Règles d'utilisation:
• Lors de la configuration, seuls les états qui apparaîtront lors du fonctionnement ultérieur peuvent être
réglés.
• Il doit être déterminé au moyen d'un essai si l'occultation flottante doit être utilisée bien que tous
les dispositions d'objets possibles dans la pratique doivent être testées.
• Dans le mode «blanking auto-flottant», les fonctions «blocage du redémarrage» et «contrôle de la com-
mutation» peuvent être activées si nécessaire.
• Un avertisseur lumineux doit en outre être raccordé.
• La distance de sécurité à appliquer est influencée par le blanking flottant.
• Le type de fonctionnement «Floating Blanking» ne peut être paramétré que par le biais d'une interface de
série (cf. notice d'utilisation wsafe)
5.4.3.2 Procédure Occultation auto-flottante
Se reporter à la rubrique «Procédure occultation flottante» (chapitre 5.4.2.2). La procédure à suivre est la même.

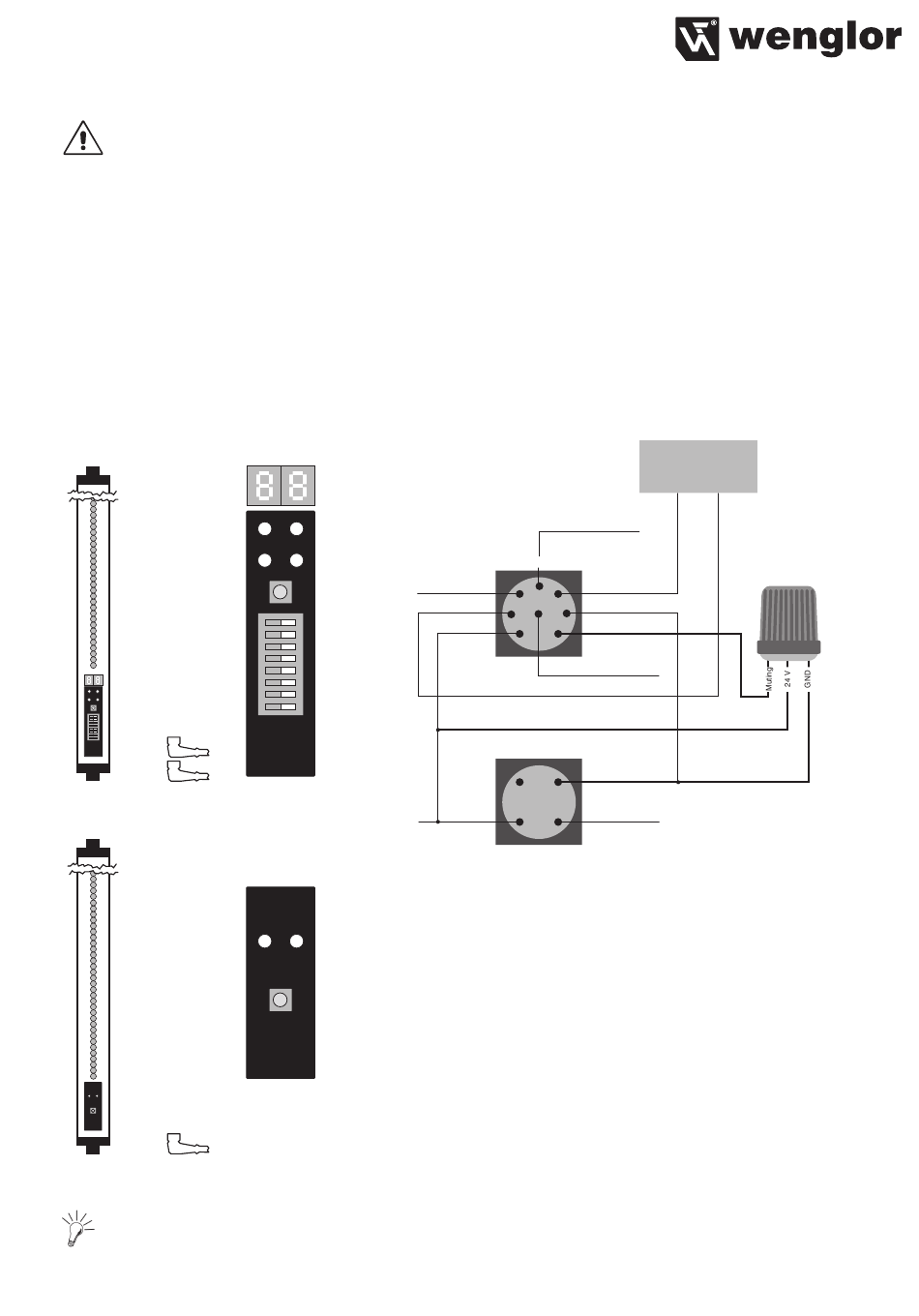

Schéma électrique blanking auto-flottant
Récepteur
Panneau de commande
Douille
Affichage 2
Blanking
Alignment (YE)
OSSD off (RD)
8) Serial Communication
7) Timing
88
6) Cascading
5) Reduced Resolution
3) Fix Blanking
2) Contactor Monitoring
1) Restart Inhibit
Connecteur
89
Émetteur
Douille
Panneau de commande
Failure (RD)
2
Connecteur
Veuillez noter:
Dans le mode «blanking auto-flottant», les fonctions «blocage du redémarrage» et «contrôle des contac-
teurs-interrupteurs» peuvent être activées si nécessaire.
Affichage 1
Failure (RD)
OSSD on (GN)
Touche Entrée
Commutateur
S1
8) Serial Communication
7) Timing
6) Cascading
5) Reduced Resolution
3) Fix Blanking
2) Contactor Monitoring
1) Restart Inhibit
24 V
Normal
Operation (GN)
Touche Entrée
Contrôle des contacteurs-
interrupteurs
Connecteur Récepteur
OSSD 2
Confirmation
5
4
6
OSSD 1
0 V
7
3
8
2
1
24 V
Sortie de signal
Terre/blindage
Connecteur Émetteur
0 V
2
3
1
4
24 V
Terre/blindage
API de sécurité
(cat.4; PL e; SIL3)
ou Relais de sécurité
SM0-00CA 000C1
Indicateur
de muting
33
