Paramètre "Tolerance window %, relative"
La fenêtre de tolérance est calculée en pourcentage relativement à la valeur de process
lissée qui représente la valeur MIN ou MAX (selon le paramétrage de la valeur d'unité).
Vous pouvez calculer la fenêtre de tolérance relative avec la formule suivante :
L'écart relatif maximal de la tension par rapport à la valeur de mesure se calcule à l'aide de
la formule suivante :
Avec les paramètres suivants :
● U
● U
● T
● ΔU
Pour chaque paire de voies, vous pouvez sélectionner pour le paramètre "Tolerance window
%, relative" une valeur comprise entre 2,0 à 20,0 %.

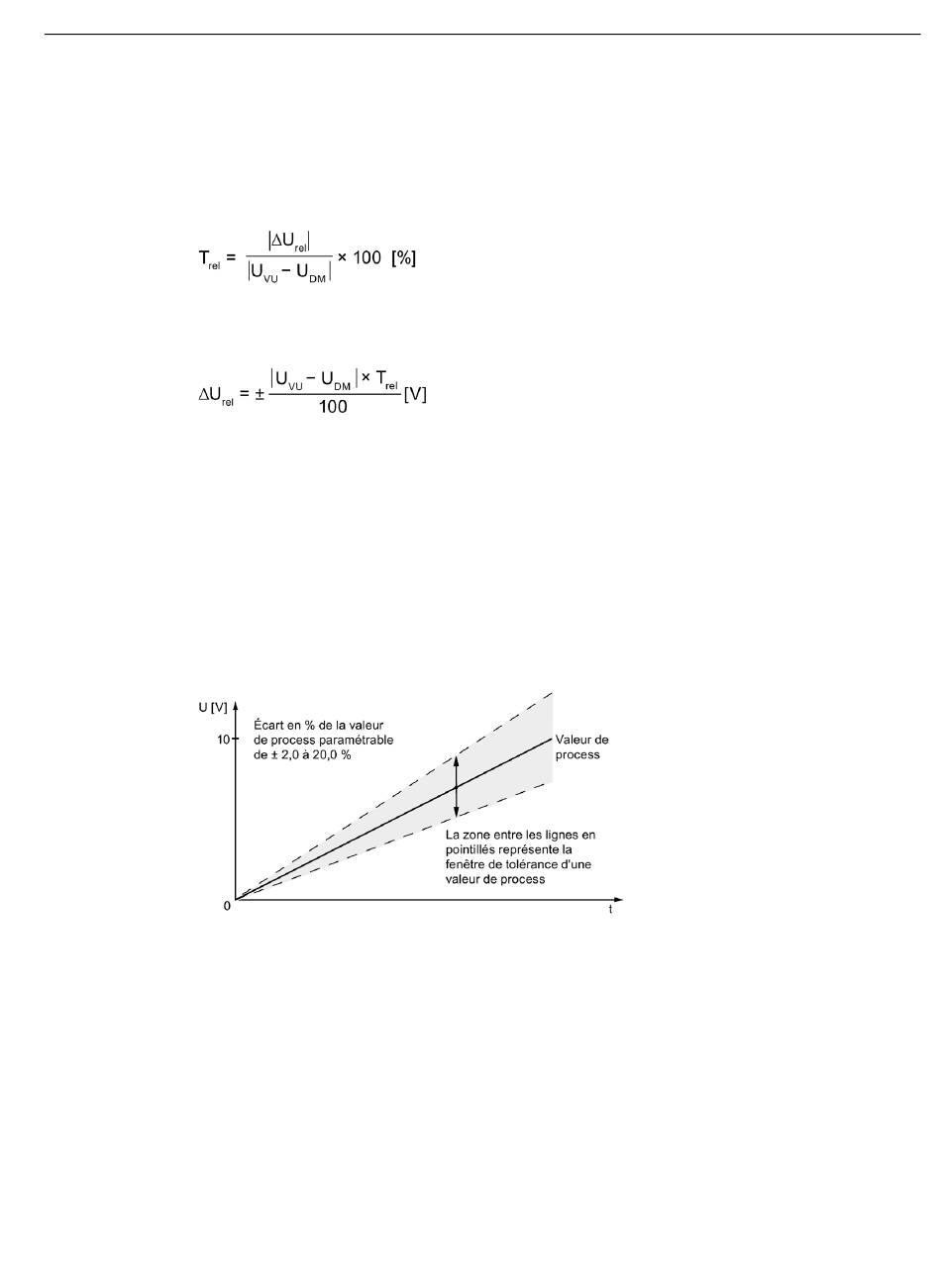

Figure 4-4
Module d'entrées analogiques F-AI 4xU 0..10V HF (6ES7136-6AB00-0CA1)
Manuel, 02/2020, A5E46839117-AA
= valeur d'unité de process (min. / max.)
VU
= 0 V pour la plage de mesure 0 ... 10 V (valeur de début de la plage de mesure)
DM
= tolérance relative en %
rel
= écart relatif maximal de la tension par rapport à la valeur de mesure (+/-)
rel
Écart relatif en % de la plage nominale pourla plage de mesure de 0 à 10 V
