REMARQUE : il est indispensable de connaître la notion DMX pour utiliser pleinement cette unité.

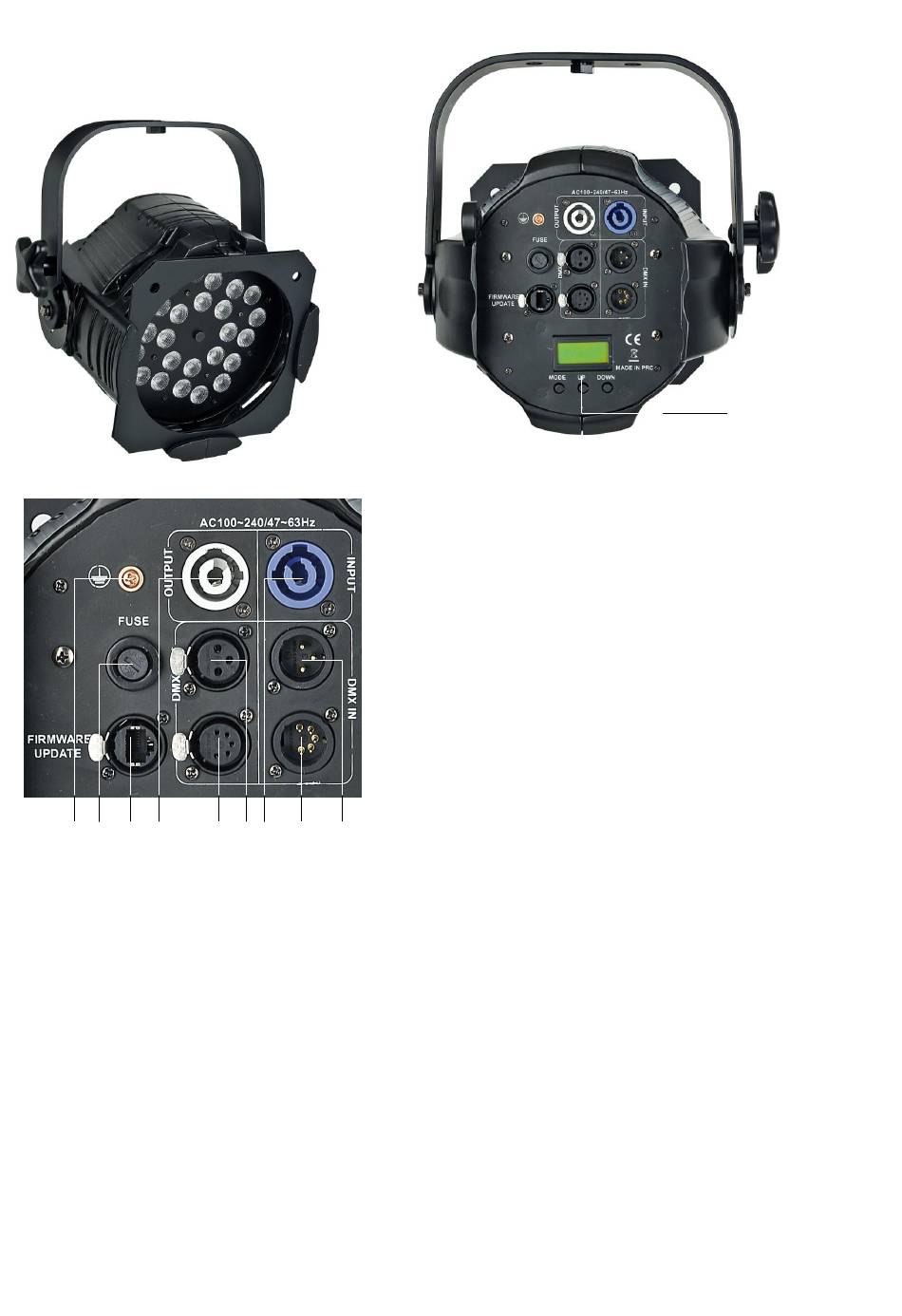

Vue d'ensemble
2 3 4 5
Réglage et fonctionnement
Suivez les indications ci-dessous selon le mode de fonctionnement que vous préférez.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de
230 V, ou inversement.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Modes de contrôle
FONCTIONS :
Le Studiobeam Tour Q4 LED peut être utilisé avec 6 modes :
Fig. 1
6 7 8
9 10
1)
Écran LCD avec menu à 3 boutons
2) Connexion à la terre
3) Fusible 3,15 A / 250 V
4) Connecteur Cat5 pour mises à jour du progiciel
5) Sortie Neutrik Powercon
6)
Connecteur de signal DMX (OUT) à 5 broches
7)
Connecteur de signal DMX (OUT) à 3 broches
8) Entrée Neutrik Powercon
9)
Connecteur de signal DMX (IN) à 5 broches
10)
Connecteur de signal DMX (IN) à 3 broches
Fig. 3
7
Fig. 2
• Contrôle manuel
• Programmes intégrés
• Couleurs macros
• Contrôle sonore
• Maître / esclave
• DMX512 (4 ou 6 canaux)
1
