Installation de gaz
Structure de l'installation
Modes de fonctionnement
90
Duomatic est un dispositif de commutation automatique avec un affichage à
distance pour une installation à gaz de deux bouteilles. Le dispositif de com-
mutation Duomatic transfert automatiquement l'arrivée en gaz de la bouteille
de service sur la bouteille de réserve lorsque la bouteille de service est vide
ou n'est plus opérationnelle. Les appareils à gaz peuvent rester ainsi en ser-
vice. Le dispositif de commutation Duomatic convient pour toutes les bou-
teilles de gaz conventionnelles de 3 kg à 33 kg.

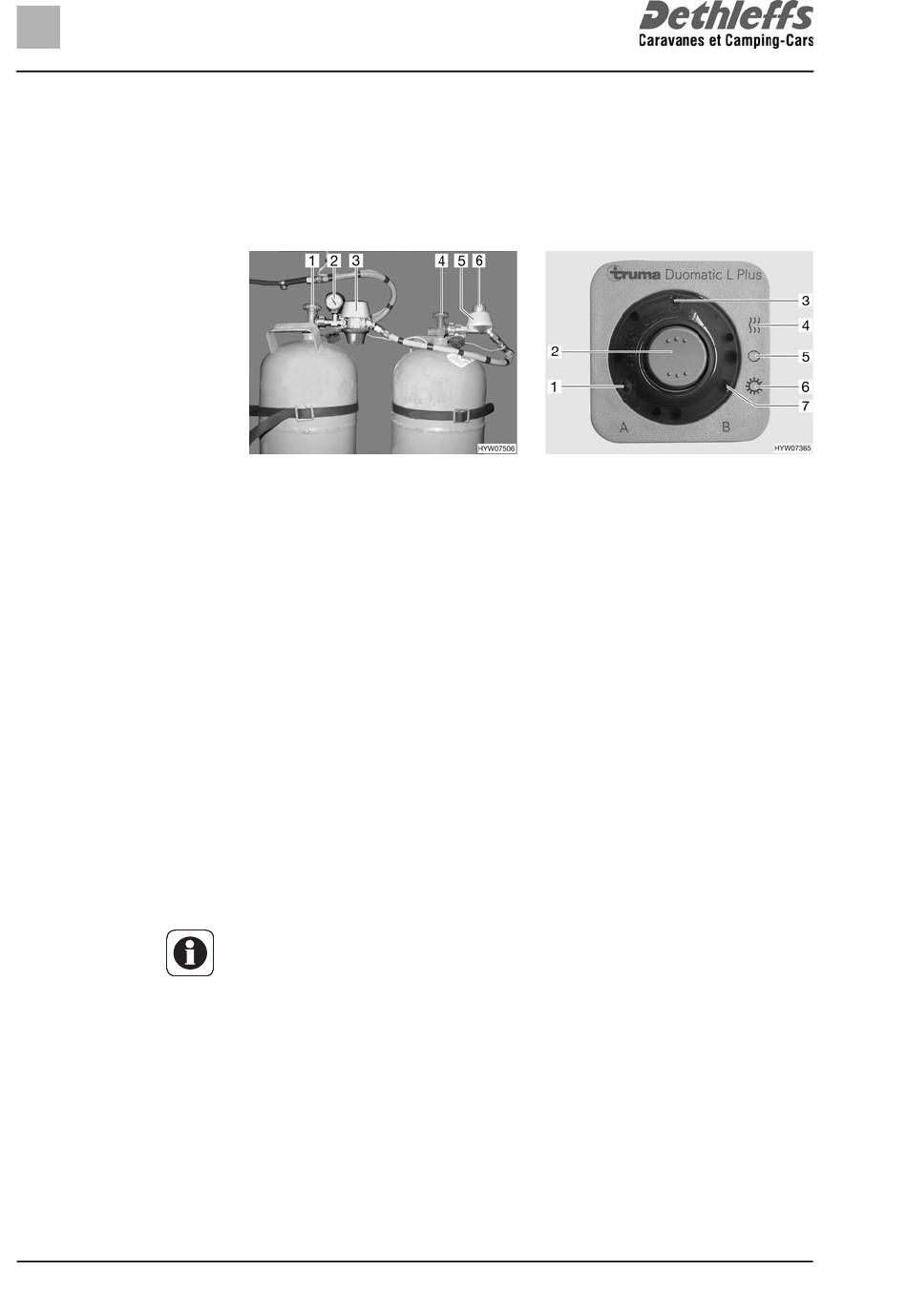

Fig. 97
Dispositif de commutation
Duomatic
Le dispositif de commutation Duomatic consiste en un régulateur central
(Fig. 97,3) et un régulateur de commutation (Fig. 97,5). Un bouton rotatif
(Fig. 97,6) situé sur le régulateur de commutation permet de définir laquelle
des bouteilles de gaz est celle de service et laquelle est celle de réserve.
Les deux régulateurs sont équipés d'un avertisseur de pression et de l'instal-
lation de dégivrage. Cela permet d'éviter les défaillances de l'installation à gaz
en hiver.
Le manomètre (Fig. 97,2) du régulateur central affiche la pression dans la
bouteille de gaz et non pas le niveau de remplissage de la bouteille. Le mano-
mètre permet de contrôler l'étanchéité de la bouteille de gaz.
Seules les fonctions électriques peuvent être activées sur l'unité de com-
mande (Fig. 98). Les robinets principaux des bouteilles de gaz (Fig. 97,1 et 4)
doivent être ouverts manuellement.
Le régulateur central garantit une pression du gaz constante, indépendam-
ment de la bouteille qui fournit le gaz. Les deux voyants de contrôle de l'unité
de commande indiquent quelle bouteille permet de fournir du gaz. Si les deux
voyants de contrôlent brillent, la position du bouton rotatif du régulateur de
commutation indique à partir de quelle bouteille il est possible de prélever du
gaz.
Lors d'un fonctionnement avec une seule bouteille de gaz (p. ex. en été),
raccorder le régulateur central à cette bouteille de gaz. Positionner le
bouton tournant du régulateur de commutation sur le domaine rouge.
Le dispositif de commutation Duomatic fonctionne sur deux modes de
fonctionnement :
Régime hiver "Chauffage et chauffe-eau"
Régime été "Marche"
Fig. 98
Unité de commande
