9
Installation électrique
Fusibles sur le bloc
transformateur (bloc
d'alimentation à
découpage de type II)
Fusibles du bloc
électrique EBL 109
(Pack Autarcie)
Fusible des cassettes
Thetford (toilettes
pivotantes)
Changement :
Fusible des cassettes
Thetford (assise fixe)
106
Fonction
Circuit 1
Circuit 2
Circuit 3
Circuit 4
Chargeur interne
Survolteur
Panneau solaire
TV
Circuit 2
Pompe à eau
Circuit 1
Commande du réfrigérateur
Le fusible est situé dans le cadre du boîtier de la cassette Thetford.

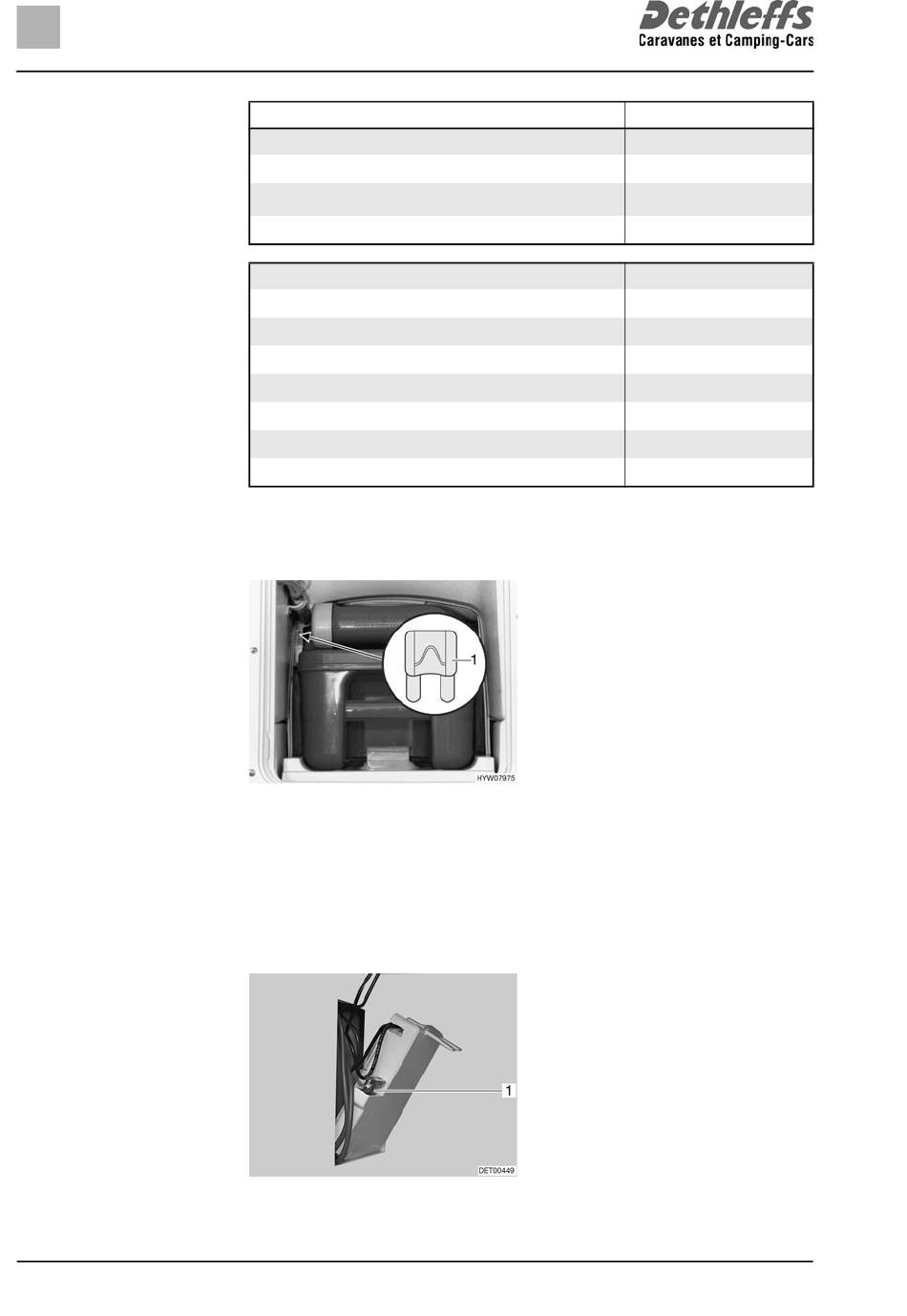

Fig. 108 Fusible des toilettes Thetford

Ouvrir le portillon pour la cassette Thetford à l'extérieur du véhicule.

Retirer entièrement la cassette Thetford.

Changer le fusible (Fig. 108,1).
Le fusible est situé dans le cadre du boîtier de la cassette Thetford.
Fig. 109 Fusible des toilettes Thetford
Valeur/couleur
15 A bleu
5 A brun clair
15 A bleu
15 A bleu
20 A jaune
15 A bleu
15 A bleu
7,5 A brun
15 A bleu
5 A brun clair
15 A bleu
2 A gris
1 Fusible plat 3 A/violet
1 Fusible plat 3 A/violet
