Connexions - Sharp PN-CD701 Manuel D'installation

Attention
• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.
16
15
14
13
12
11
10
Vers la prise d'alimentation secteur
Conseils
• Le port USB varie en fonction de la borne connectée à l'ordinateur.
Borne d'entrée USB de type C 1
Borne d'entrée USB de type C 2
Borne d'entrée HDMI
• Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales
ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
• DisplayPort est une marque déposée de Video Electronics Standards Association.
• Adobe, Acrobat, et Acrobat Reader sont des marques déposées ou des marques commerciales de Adobe Systems
Incorporated aux États-Unis et/ou dans d'autres pays.
• VESA est une marque déposée ou une marque commerciale de Video Electronics Standards Association aux États-Unis et/
ou dans d'autres pays.
• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les
compagnies respectives.
6
F

Connexions

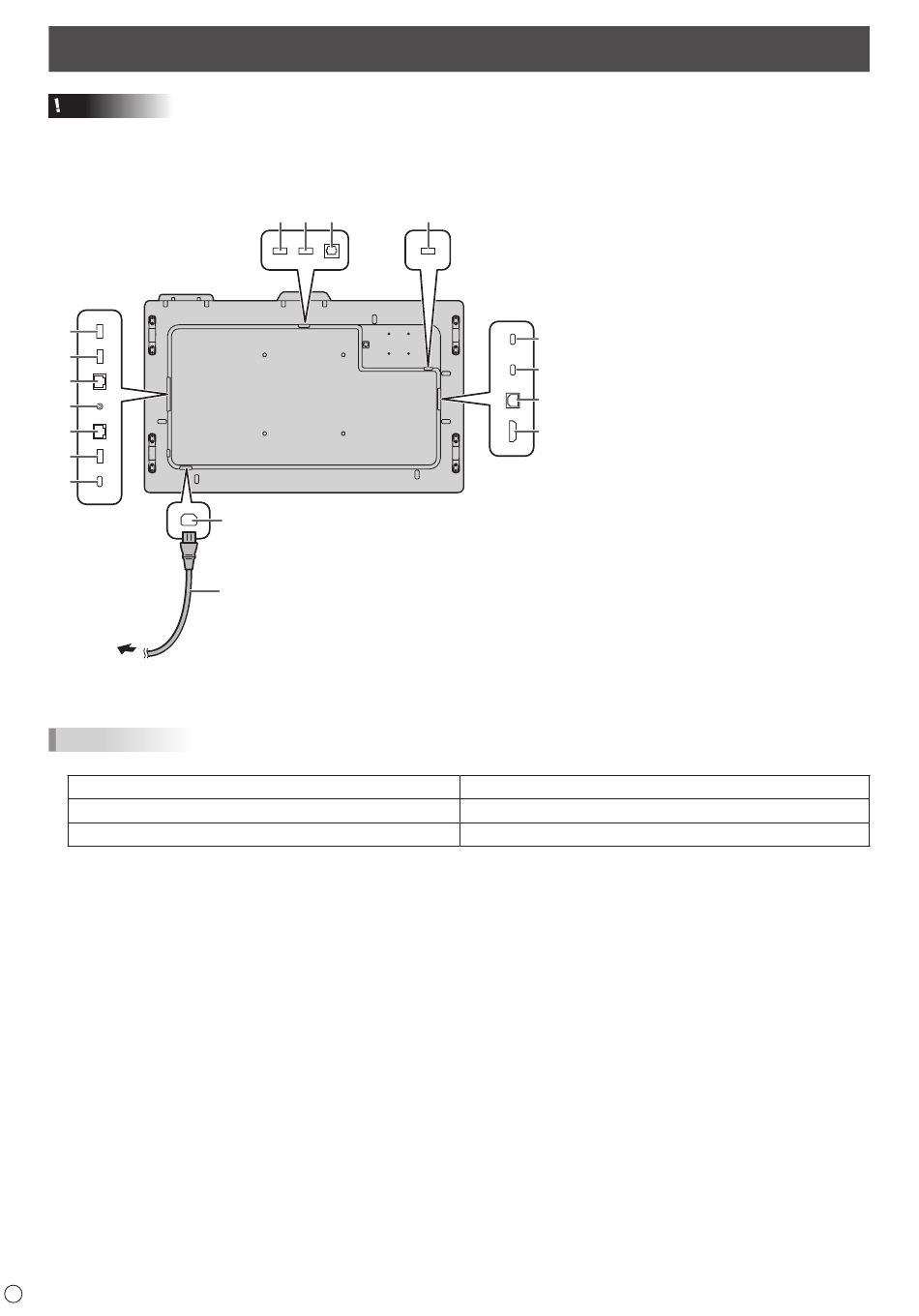

1 2 3
9
Cordon d'alimentation (fourni)
4 1. Port USB pour source externe
(compatible USB 3.0)
2. Port USB pour caméra 1
3. Borne d'entrée audio optique (S/PDIF)
4. Port USB pour caméra 2
5. Borne d'entrée USB de type C 1
6. Borne d'entrée USB de type C 2
5
7. Borne d'entrée USB de type B pour
fonction tactile (couplé avec borne
6
d'entrée HDMI)
7
8. Borne d'entrée HDMI
9. Borne d'entrée secteur
8
10. Borne de sortie USB de type C
11. Port USB pour extension de stockage
(compatible USB 3.0)
12. Borne LAN 2
13. Sortie de ligne de borne de sortie audio
14. Borne LAN 1
15. Port USB pour concentrateur de
capteurs IoT/appareils USB
16. Port USB pour concentrateur de
capteurs IoT/appareils USB
Borne d'entrée USB de type C 1
Borne d'entrée USB de type C 2
Borne d'entrée USB de type B pour fonction tactile
