Sind v.g. Punkte berücksichtigt, so kann das Fluchttürsteuerungs-
system am Steuerterminal zurückgeschaltet werden. Hierzu muß
der Schlüsselschalter kurzzeitig nach links gedreht werden.
Soll die Türverriegelung wieder aktiviert werden, so muß der
Schlüsselschalter kurzzeitig nach rechts gedreht werden. Als
Bestätigung der Wiederverriegelung leuchtet eine rote LED am
Steuerterminal.

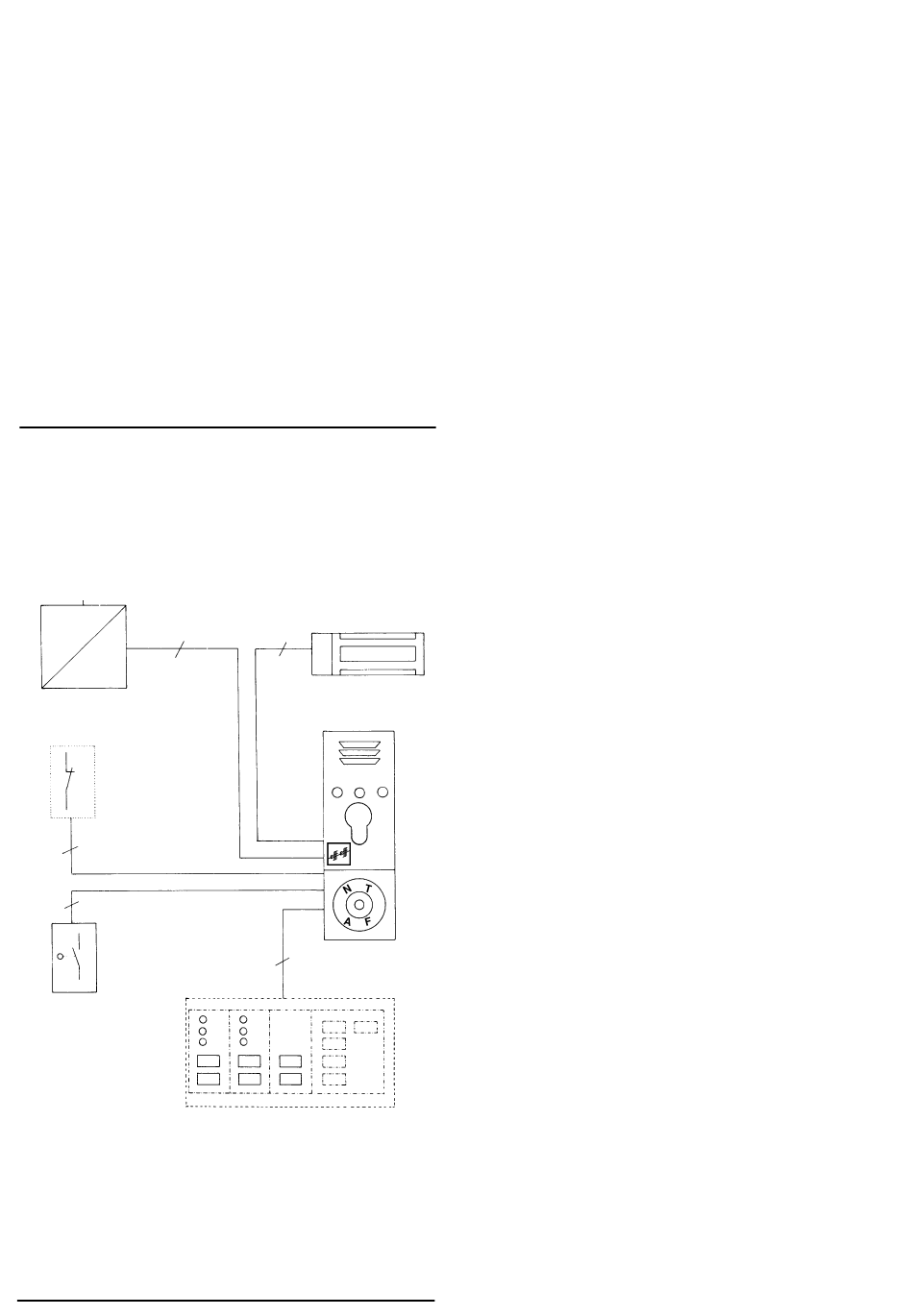

Verkabelungsplan

Netz
Netzgerät
230V
2
24VDC
BMA
(Wenn vorhanden)
Entriegelung über
Brandmeldeanlage
2
(NOT-AUF-Schalter, beleuchtet)
2
Türkontakt
(entfällt bei
Modell 331)
Türverriegelung ww.
Haftmagnet Modell 828 (2x)
829,
827 (2x)
Elektropaniköffner 3150
Fluchttüröffner 331
max.5
Türterminal
mit integrierter Fluchttürsteuerung
1340-10 (24V- Ausführung)
(Alarmhupe)
(Anzeige-
LED- rt/gn/ge)
(Schlüsselschal-
ter Verriegeln/
Entriegeln,
Alarm löschen)
O
U
7
Zentraltableau 725 (bei Bedarf)
