3) Montage du câble
hélicoïdal
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
C) Montage du DICTAMAT 50 WS - suite

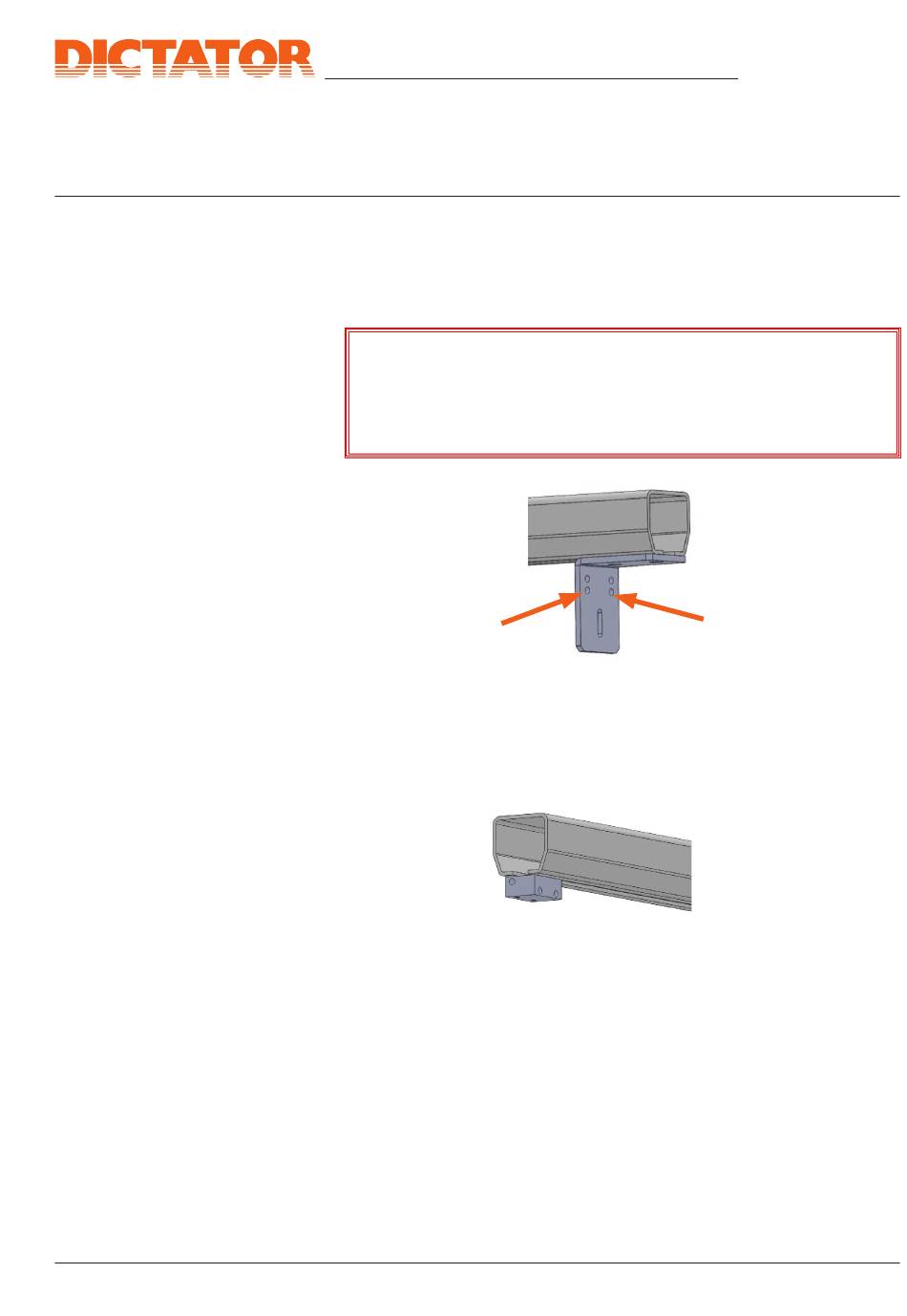

3a) Montage de la cornière pour le tendeur du câble héli-
coïdal
On fixe la cornière pour l'ensemble tendeur du câble hélicoïdal à un
bout du rail (tout les deux bouts sont possibles). Le cas échéant, utiliser
une contre-plaque ou des rondelles plus grandes.
Les trous dans la cornière pour y passer le câble (les flèches
indiquent des trous optionnels) et ceux dans le chapeau de
l'amortisseur doivent être exactement alignés, afin que le câble
hélicoïdal court absolument droit - voir aussi ill. 8.
A l'autre bout du rail on fixe la pièce de serrage pour le câble hélicoïdal
par les deux trous M8 prévus.
Sur demande, aussi une cornière de fixation pour la pièce de serrage
est disponible.
Manuel technique
IMPORTANT :
DICTAMAT 50 WS
. 14
Ill
. 15
Ill
