Chapitre 1 Présentation du produit

Fonctions du commutateur Catalyst 4510R

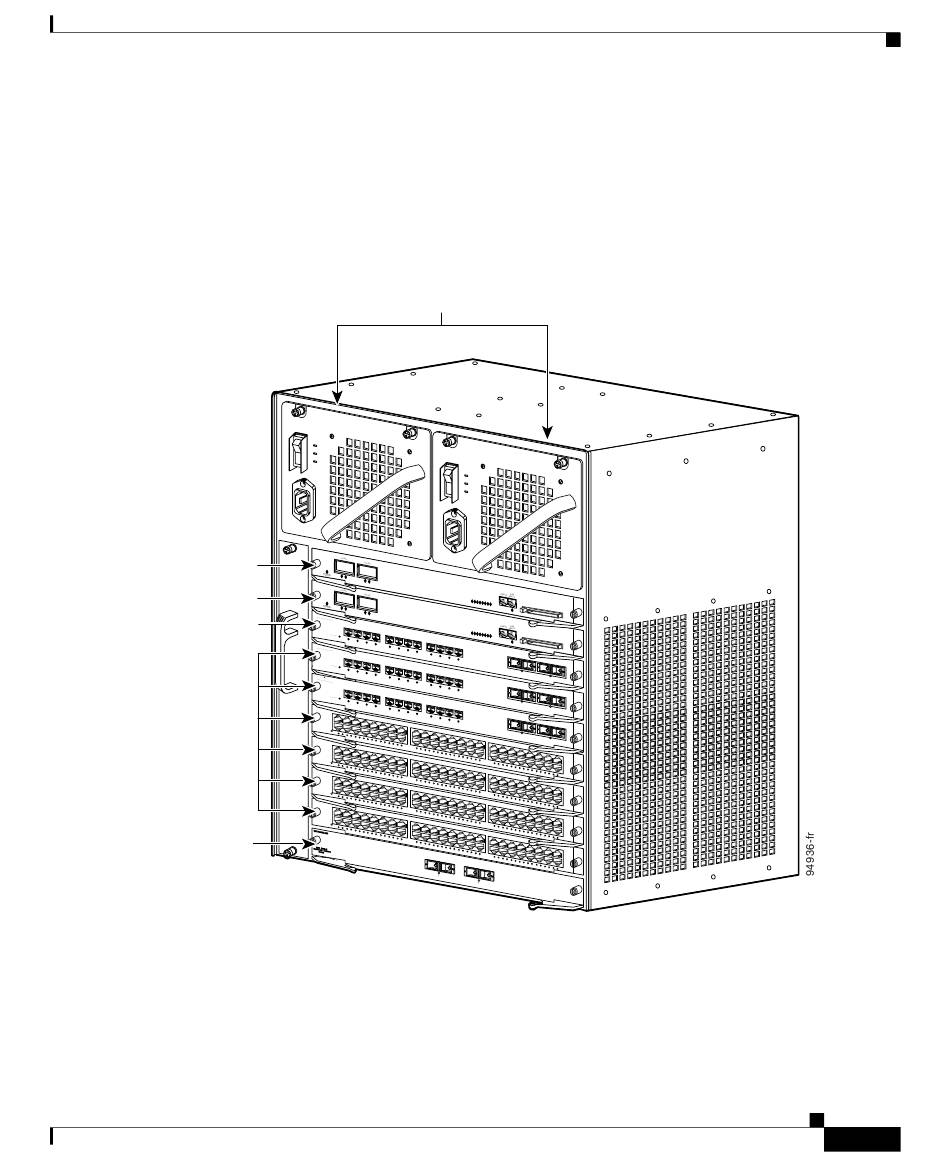

Figure 1-4 Commutateur Catalyst 4510R (vue de face)
Moteur de supervision
(logement 1)
Moteur de supervision
redondant
(logement 2)
Modules de commutation
(logements 3 à 9)
Flex-Slot
(logement 10)
78-19704-01
Le commutateur Catalyst 4510R, illustré à la
et il est conçu pour les armoires de répartition haute densité et ultraperformantes.
Alimentations
WS -X4
448 -GB
-RJ 45
STA TUS
WS -X4
448 -GB
-RJ 45
10/10 0BAS
E-TX
ETHE RNET
STA TUS
WS -X4
448 -GB
-RJ 45
10/10 0BAS
E-TX
ETHE RNET
STA TUS
WS -X4
448 -GB
-RJ 45
10/10 0BAS
E-TX
ETHE RNET
STA TUS
10/10 0BAS
E-TX
ETHE RNET
Le commutateur Catalyst 4510R prend en charge les moteurs de supervision
Supervisor Engine V, V-10GE et 6-E. Le moteur de supervision dispose d'une
structure de commutation non bloquante et en duplex intégral, qui établit des
connexions entre le moteur de supervision et les modules de commutation.
L'utilisateur peut configurer les ports Gibabit Ethernet avec n'importe quelle
combinaison d'interfaces cuivre 1000BASE-T, SX, LX/LH et ZX, ou de modules
