Fonctions des commutateurs

Fonctions du commutateur Catalyst 4503

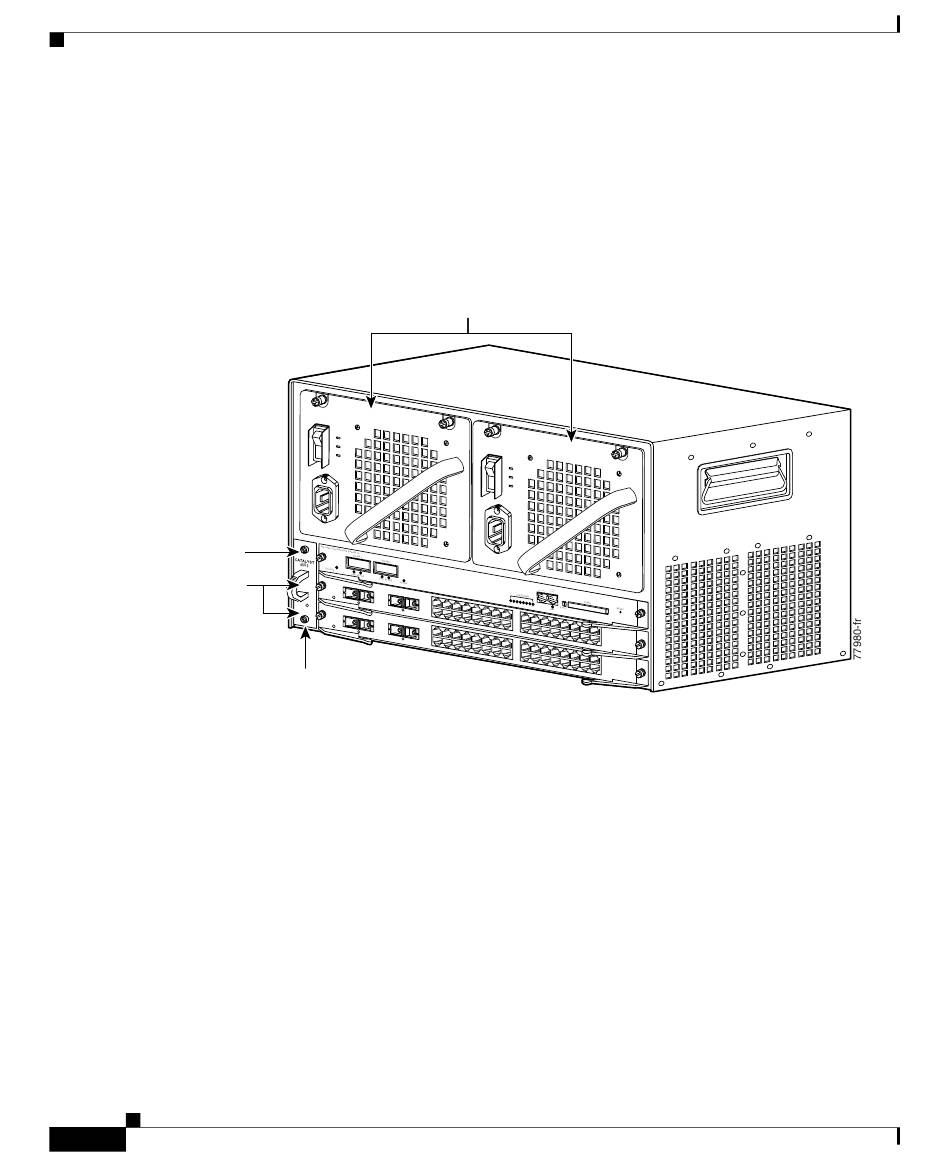

Figure 1-1 Commutateur Catalyst 4503 (vue de face)
Moteur de supervision
(logement 1)
Modules de commutation
(logements 2 et 3)
Système de ventilation
Guide d'installation des commutateurs de la gamme Catalyst 4500
1-2
Le commutateur Catalyst 4503, illustré à la
et il est conçu pour les armoires de répartition haute densité et ultraperformantes.
45 06
Le commutateur Catalyst 4503 prend en charge les moteurs de supervision Supervisor
Engine II, II+, II+TS, II+10GE, IV, V, V-10GE et 6-E. Le moteur de supervision
dispose d'une structure de commutation non bloquante et en duplex intégral, qui
établit des connexions entre le moteur de supervision et les modules de commutation.
L'utilisateur peut configurer les ports Gibabit Ethernet avec n'importe quelle
combinaison d'interfaces cuivre 1000BASE-T, SX, LX/LH et ZX, ou de modules
GBIC CWDM et DWDM. Pour obtenir une description des modules GBIC,
reportez-vous au Guide d'installation de la gamme de modules Catalyst 4500 ou aux
Notes d'installation des moteurs de supervision et des modules de commutation de la
gamme Catalyst 4500. Certains moteurs de supervision utilisent des modules SFP,
pour les connexions Gigabit Ethernet et des modules X2, pour les connexions
10-Gigabit Ethernet. Pour en savoir plus sur ces modules, reportez-vous aux Notes
d'installation de votre moteur de supervision.
Figure
Alimentations
1
1
13
1
13
1
13
13
Chapitre 1 Présentation du produit
1-1, comporte trois logements
78-19704-01
