Chapitre 3
Installation du commutateur

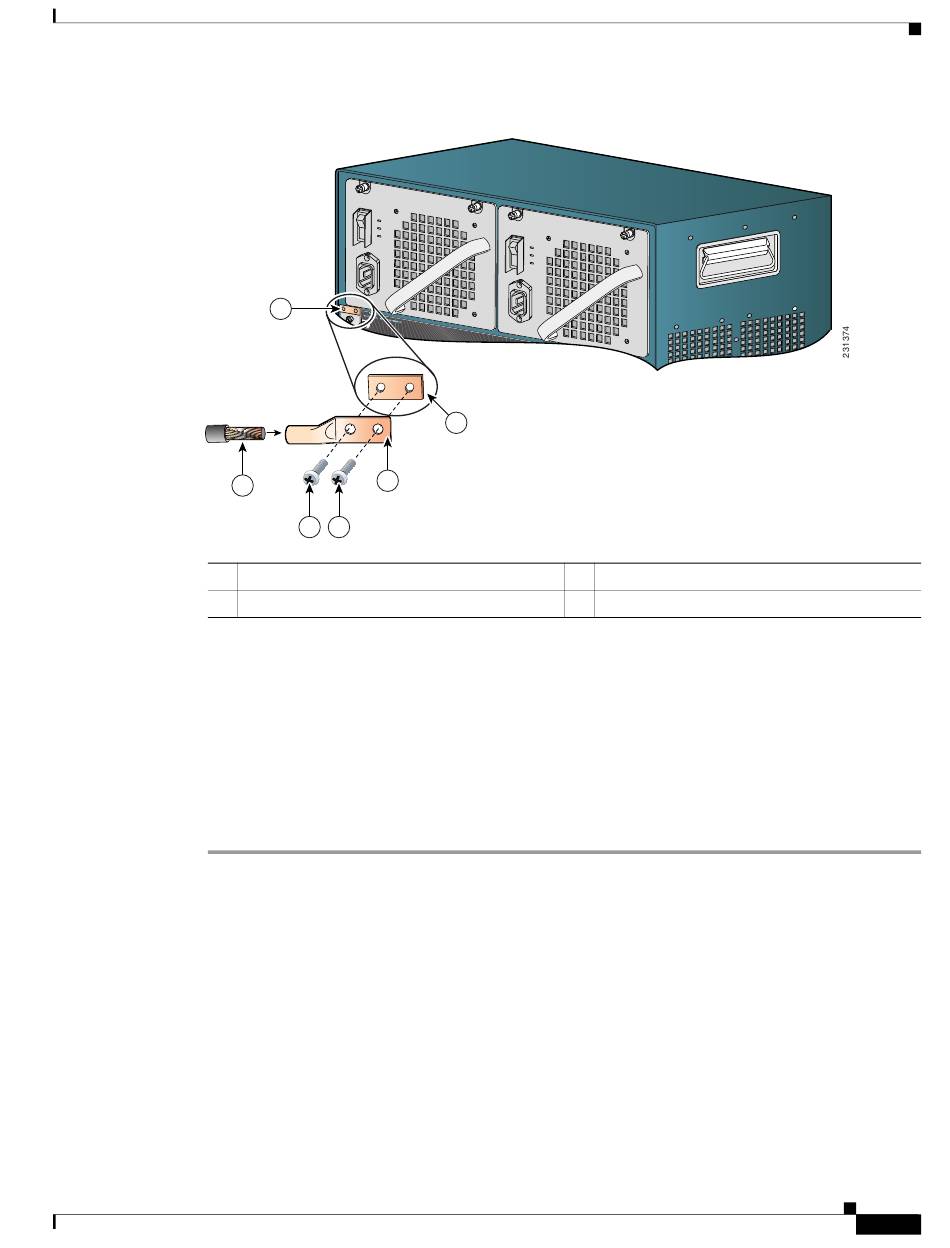

Figure 3-3
1
2
Alignez la cosse de mise à la terre sur le bornier de mise à la terre. Assurez vous que le contact entre la
Étape 5
cosse et la surface métallique du châssis est bien établi (métal contre métal). Vérifiez par ailleurs que la
cosse et le câble de mise à la terre n'interfèrent pas avec d'autres composants du matériel du commutateur
ni de l'équipement du bâti.
Fixez la cosse de mise à la terre au châssis, à l'aide des deux vis M4.
Étape 6
Préparez l'autre extrémité du câble de mise à la terre. Connectez ensuite le câble au point de mise à la
Étape 7
terre de votre site, afin que votre commutateur soit correctement relié au dispositif de mise à la terre.
Consultez votre électricien local afin de déterminer l'emplacement approprié pour la connexion du câble
de mise à la terre.
Fin du processus d'installation
Pour terminer le processus d'installation, procédez comme suit :
Branchement des cordons d'alimentation
Vérifiez que vous disposez de l'alimentation correcte (CA en entrée ou CC en entrée et la puissance
appropriée) pour votre configuration. Reportez-vous à la section « Retrait et installation de blocs
d'alimentation CA en entrée » à la page 4-2 ou à la section « Retrait et installation de blocs
d'alimentation CC en entrée » à la page 4-7 pour brancher l'alimentation du châssis à celle du site.
OL-22686-01
Branchement de la mise à la terre du système sur le commutateur
4
3
1
2
2
Câble de mise à la terre
Vis (M4)
4
3
Cosse de mise à la terre
4
Bornier de mise à la terre sur le châssis
Guide d'installation des commutateurs de la gamme Catalyst 4500 E
Fin du processus d'installation
3-9
