Manuel Utilisateur

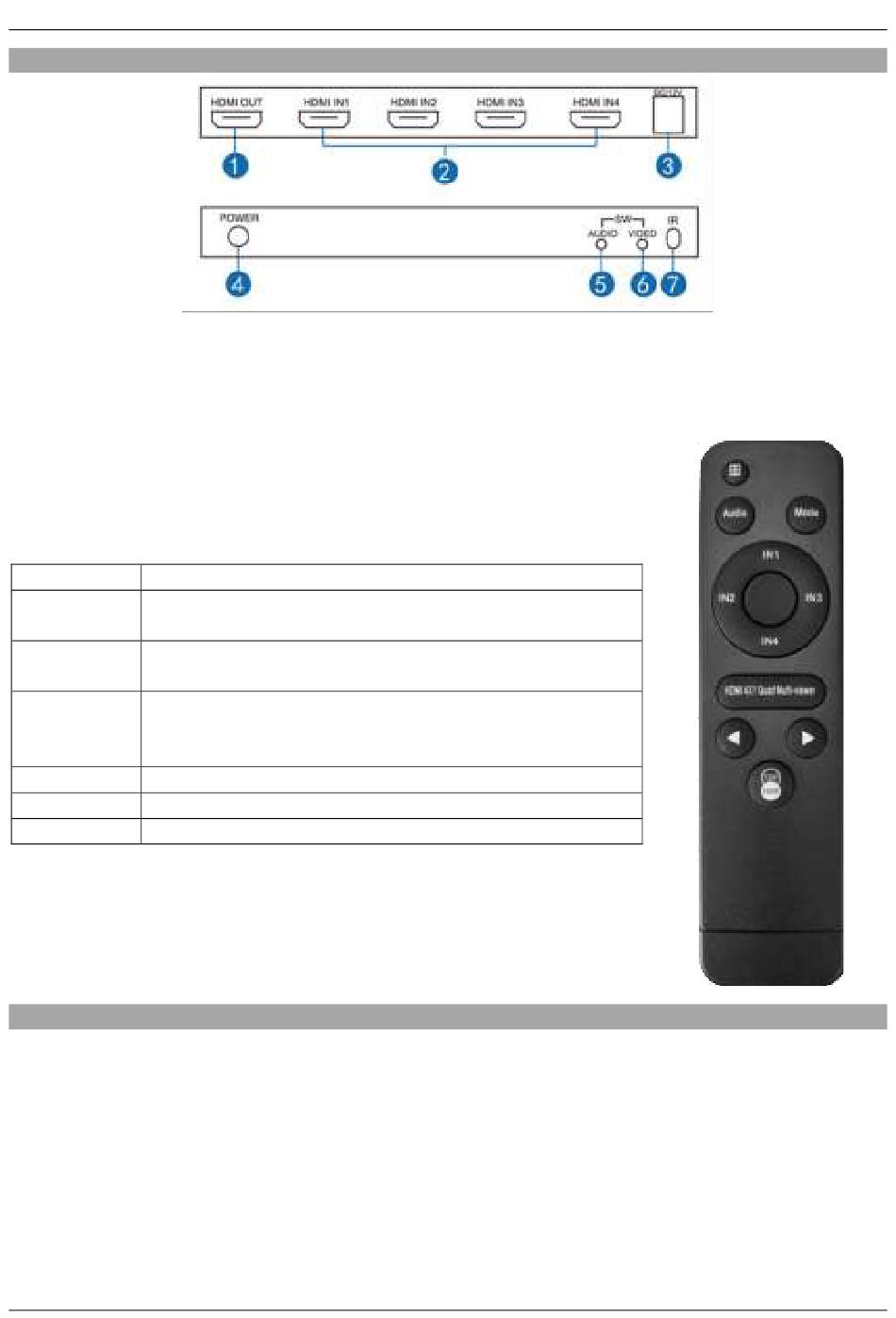

Vue d'ensemble
1. HDMI OUT: pour la connexion d'un affichage HDMI
2. HDMI IN1-4: pour la connexion des équipements sources HDMI
3. DC12V: pour la connexion de l'alimentation 12VDC fournie
4. POWER: indicateur LED d'alimentation
5. AUDIO: bouton de commutation audio
6. VIDEO: bouton de commutation du mode vidéo
7. IR: capteur IR
Télécommande IR
Bouton Fonction
Commute directement de chaque mode d'affichage sur
IN1/2/3/4
l'entrée 1-4 en mode d'écran standard/plein écran
◄ / ► Passe d'une entrée à l'autre en mode standard/plein
écran
Commute l'audio indépendamment du signal vidéo,
Audio
chaque appui passe à l'entrée suivante.
Active ou désactive le son en mode standard/plein écran
Passe d'un mode d'affichage à l'autre
Mode
Commute directement en mode d'affichage quadview
Quadview
720p/1080p Commute entre les modes 720/1080p en sortie
Installation
Nous recommandons l'utilisation de câbles de bonne qualité, surtout pour les plus grandes longueurs.
Connectez vos sources HDMI en utilisant des câbles de bonne qualité de jusqu'à 15m.
▪
Connectez votre affichage/vidéoprojecteur HDMI en utilisant un câble de bonne qualité de jusqu'à
▪
15m.
Connectez l'alimentation 12V fournie, mettez vos appareils sous tension et sélectionnez l'entrée
▪
correspondante à afficher sur l'écran HDMI.
La sortie HDMI de toutes les sources s'affiche à présent à l'écran en mode Quad View.
▪
