Profilé en G (EN50035)
350 mm
Vue de côté
Profilé en G (EN50035)
350 mm
Vue de côté
Siemens AG 6SE7087-7JD50
SIMOVERT MASTERDRIVES
Surface de fixation
Taille A
Vue de face (sans capot frontal)

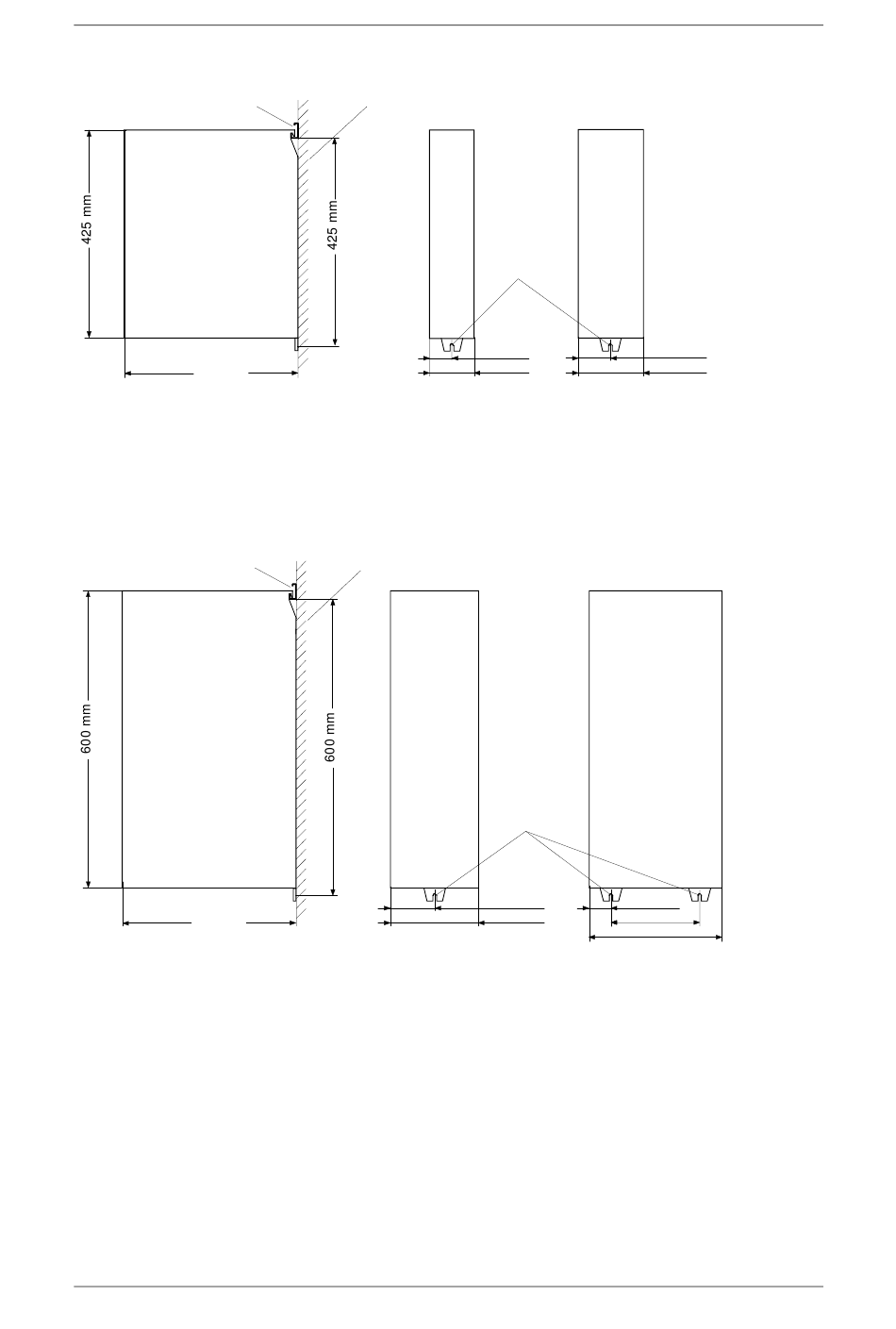

Fig. 5-2 Encombrements, tailles A,B
Surface de fixation
Taille C
Vue de face (sans capot frontal)
Fig. 5-3 Encombrements, tailles C, D
Instructions de service
Encoches
pour vis M6
45 mm
90 mm
Taille B
Encoches
pour vis M6
90 mm 45 mm
180 mm 180 mm
270 mm
Taille D
Montage
67,5 mm
135 mm
