3/4/5)

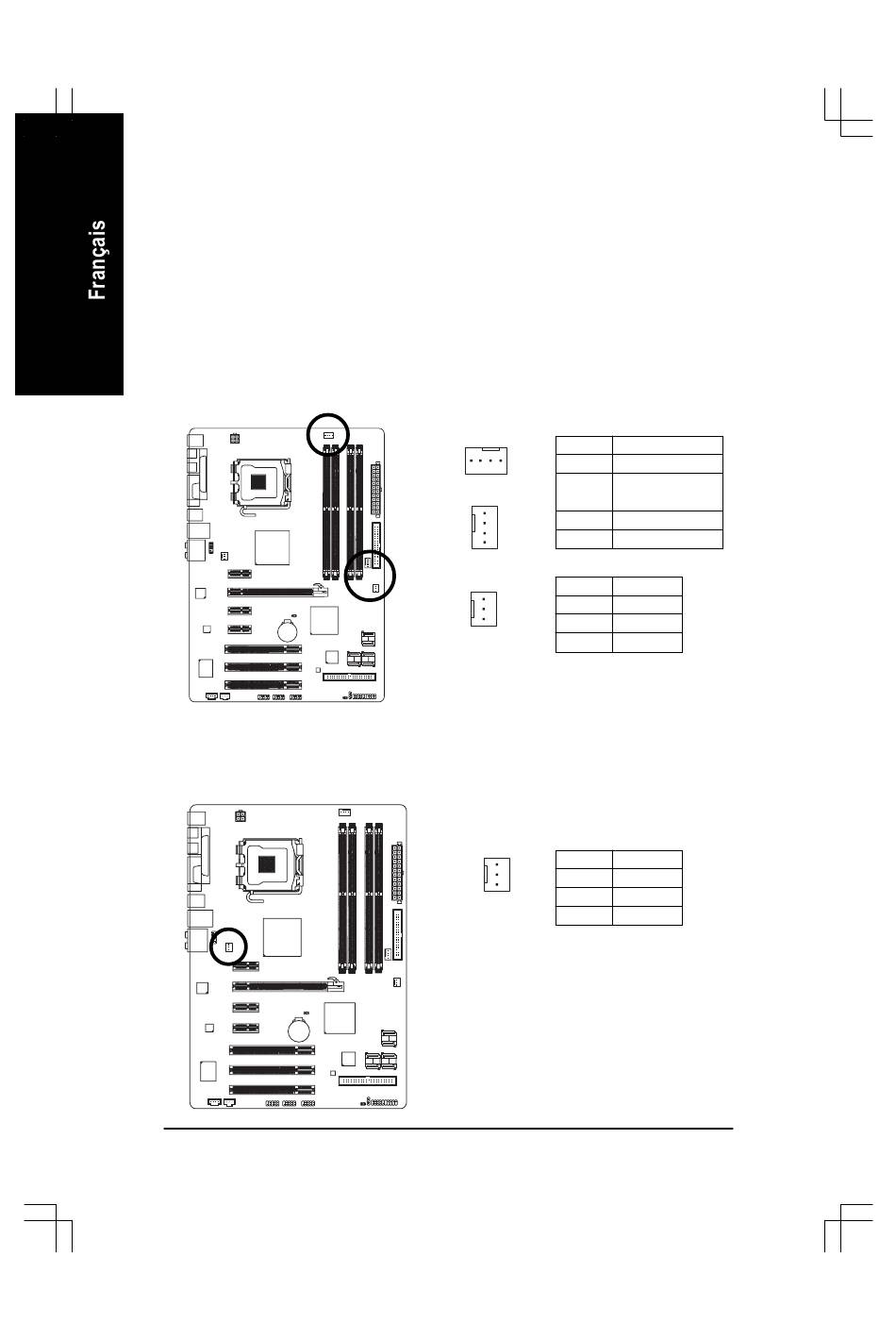

CPU_FAN / SYS_FAN / PWR_FAN (connecteur d'alimentation du ventilateur de
refroidissement)
Le connecteur d'alimentation du ventilateur de refroidissement fournit une tension d'alimentation
+12V via un connecteur d'alimentation à ¾ broches (seulement pour CPU_FAN/SYS_FAN) et
possède une conception de connexion à sécurité intégrée. La plupart des dispositifs de refroidissement
sont conçus avec des câbles de connecteurs d'alimentation à codes de couleurs. Un câble de
connecteur d'alimentation rouge indique une connexion positive et requière une tension d'alimentation
de +12 V. Le câble du connecteur noir est le câble de mise à la terre (GND).
Veuillez vous rappeler de connecter le câble du ventilateur du Système/ Unité centrale au connecteur
CPU_FAN/SYS_FAN afin de prévenir que le Système/ Unité centrale surchauffe et tombe en
panne.
6) NB_FAN (Connecteur d'alimentation du ventilateur de puce)
Ce ventilateur de puce ne fonctionnera pas si vous l'installez dans le mauvais sens, et le
ventilateur de puce risque d'être endommagé.
Carte mère GA-965P-DS3/S3
CPU_FAN / SYS_FAN :
Broche N° Définition
1
1
2
CPU_FAN
1
3
4
SYS_FAN
PWR_FAN :
Broche N° Définition
1
1
2
PWR_FAN
3
Broche N° Définition
1
1
2
3
- 14 -
MASSE
+12 V / contrôle de
vitesse
Capteur
Contrôle de vitesse
MASSE
+12V
NC
MASSE
+12V
NC
