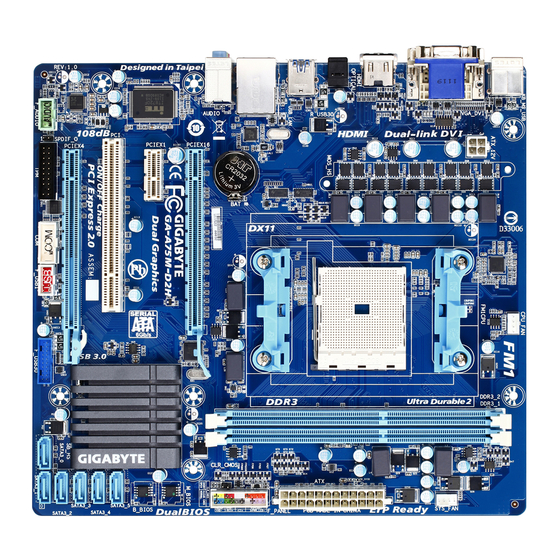

- Page 1 GA-A75M-D2H Manuel d'utilisation Rév. 1002...
-
Page 2: Table Des Matières
Installation de la mémoire ................10 1-4-1 Configuration de mémoire à canal double ..............10 1-4-2 Installation d’une mémoire ..................11 Installation d’une carte d’extension ..............12 1-6 Configuration de AMD Dual Graphics ............13 Connecteurs du panneau arrière ..............14 Connecteurs internes ..................16 * P our en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l’utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -... -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère • ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise • murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. Quand vous branchez les composants matériels sur les connecteurs internes de la carte • mère, assurez-vous qu’ils sont branchés correctement et fermement. Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs • métalliques. Il est préférable de porter un bracelet de décharge électrostatique (ESD) lorsque vous •... -
Page 4: Spécifications Du Produit
2 x fentes DDR3 DIMM 1,5V prenant en charge jusqu’à 32 Go de mémoire Š système * E n raison de la limitation du système d'exploitation Windows à 32 bits, quand plus de 4 Go de mémoire physique est installé, le volume réel de la mémoire affiché est inférieur à 4 Go. Architecture de mémoire à canaux doubles Š P rise en charge des modules de mémoire DDR3 2400 (O.C.)/1866/1600/1333/ Š 1066 MHz ( Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés.) Graphiques APU : Š intégrés - 1 x Port D-Sub - 1 x Port DVI-D, supportant une résolution max. de 2560x1600 * Le port DVI-D ne supporte pas la connexion D-Sub avec un adaptateur. * La résolution 2560x1600 est seulement supportée lorsque le mode DVI Double Lien est activé. - 1 x Port HDMI, supporte une résolution max. de 1920x1200 (Les ports graphiques intégrés ne supportent pas la fonctionnalité Hot plug. - Page 5 Jeu de puces: Š J usqu'à 6 ports USB 2.0/1.1 (4 ports sur le panneau arrière, 2 ports disponibles sur le bracket USB interne) J usqu'à 4 ports USB 3.0/2.0 (2 ports sur le panneau arrière, 2 ports disponibles sur le bracket USB interne) Connecteurs 1 x connecteur d'alimentation principal ATX 24 broches Š Internal 1 x connecteur d’alimentation à 4 broches ATX 12V Š 6 x connecteurs SATA 6Go/s Š 1 x bracket de ventilateur APU Š 1 x connecteur de ventilateur système Š 1 x connecteur du panneau avant Š 1 x connecteur audio du panneau avant Š 1 x connecteur de sortie S/PDIF Š 1 x prise USB 2.0/1.1 Š...
- Page 6 BIOS 2 x 32 Mbit flash Š Utilisation de AWARD BIOS agréé Š Supporte DualBIOS ™ Š PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Š Fonctions Prise en charge de @BIOS Š uniques Prise en charge de Q-Flash Š Prise en charge de Xpress BIOS Rescue Š Prise en charge du centre de téléchargement Š Prise en charge de Xpress Install Š Prise en charge de Xpress Recovery 2 Š Prise en charge de EasyTune Š * L es fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. Prise en charge de la récupération SMART Recovery Š Prise en charge de Auto Green Š Prise en charge de ON/OFF Charge Š Prise en charge de 3TB+ Unlock Š...
-
Page 7: Installation Du Apu Et Du Refroidisseur De Apu
Installation du APU et du refroidisseur de APU Lisez les instructions avant de commencer à installer le APU : • Veuillez vous assurer que la carte mère supporte le APU. (Allez sur le site Web de GIGABYTE pour voir la liste la plus récente des APU supportés). • Eteignez toujours l’ordinateur et débranchez le cordon d’alimentation de la prise de courant avant d’installer le APU, pour réduire le risque de dommage. • Trouvez la broche une du APU. Le APU ne peut pas être insérée si il est orientée de manière incorrecte. • Appliquez une couche fine et égale de graisse thermique sur la surface du APU. • N'allumez pas l’ordinateur si le refroidisseur de APU n’est pas installé, autrement il pourrait surchauffer et le APU pourraît être endommagé. • Réglez la fréquence hôte du APU pour correspondre aux spécifications du APU. Il est déconseillé de régler la fréquence du bus système sur une valeur supérieure aux spécifications matérielles, car cela ne correspond pas aux normes requises pour les périphériques. Si vous souhaitez régler la fréquence sur une valeur supérieure aux spécifications appropriées, veuillez ce faire en fonction des spécifications de votre matériel, notamment celles du APU, de la carte graphique, de la mémoire, du disque dur, etc. 1-3-1 Installation du APU A. Trouvez la broche numéro une (indiquée par un petit triangle) de la prise du APU et du APU. Un petit triangle indique Prise FM1 la broche numéro une de la prise. - Page 8 B. Suivez les étapes ci-dessous pour installer correctement le APU dans la prise de APU de la carte mère. • Avant d’installer le APU, assurez-vous que l’ordinateur est éteint et que le cordon d’alimentation est débranché de la prise de courant afin de réduire le risque de dommage au APU. • Ne forcez jamais le APU dans la prise de APU. Le APU ne rentre pas dedans si il est orienté de manière incorrecte. Changez le sens du APU si c’est le cas. Etape 1 : Prise de APU Soulevez complètement le levier de verrouillage de la prise de APU. Levier de verrouillage Etape 2 : Alignez la broche numéro une du APU (indiquée par un petit triangle) avec la marque du triangle sur la prise de APU et insérez doucement le APU dans la prise. Vérifiez que les broches du APU rentrent parfaitement dans les trous. Une fois que le APU est installé sur sa prise, posez un doigt au centre en bas du APU et baissez le levier de verrouillage en position verrouillée pour l’attacher. Installation matérielle - 8 -...
-
Page 9: Installation Du Refroidisseur De Apu
1-3-2 Installation du refroidisseur de APU Suivez les étapes décrites ci-dessous pour installer correctement le refroidisseur de APU sur le APU. (La procédure suivante utilise le dispositif de refroidissement GIGABYTE à titre d’exemple.) Etape 1 : Etape 2 : Placez le refroidisseur de APU sur le APU. Appliquez une couche fine et égale de graisse thermique sur la surface du APU installé. Etape 3 : Etape 4 : Attachez le clip du refroidisseur de APU sur l’un Tournez la poignée cam du coté gauche vers la... -
Page 10: Installation De La Mémoire
Installation de la mémoire Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: • Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques. (Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés.) • T oujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer la mémoire, afin de prévenir tout endommagement du matériel. • L es modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez changer de sens. 1-4-1 Configuration de mémoire à canal double Cette carte mère possède deux sockets de mémoire DDR3 et prend en charge la technologie à canal double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L’activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire. Les deux fentes de mémoire DDR3 sont divisés en deux canaux, chaque canal possédant une fente de mémoire comme suit : Canal 0: DDR3_2 Canal 1: DDR3_1 A cause des limites du APU, lisez les instructions suivantes avant d’installer la mémoire en mode Dual Channel. 1. Le mode à canal double ne sera actif que si un module de mémoire DDR3 est installé. 2. Lors de l’activation du mode à canal double avec deux ou quatre modules de mémoire, il est conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques pour des performances optimales. -
Page 11: Installation D'une Mémoire
1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère. Encoche DDR3 DIMM Un module de mémoire DDR3 possède une encoche pour être inséré dans un sens uniquement. Suivez les... -
Page 12: Installation D'une Carte D'extension
Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: • V euillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez attentivement le manuel fourni avec votre carte d’extension. • T oujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer une carte d’extension, afin de prévenir tout endommagement du matériel. Fente PCI Express x16 (PCIEX16) Fente PCI Express x16 (PCIEX4) Fente PCI Express x1 Fente PCI Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension. 1. Localisez une fente d’extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente du panneau arrière du châssis. -
Page 13: Configuration De Amd Dual Graphics
1-6 Configuration de AMD Dual Graphics Combinant le GPU intégré avec une carte graphique discrète, la technologie AMD Dual Graphics peut donner des performances supérieures d’affichage sur une plateforme AMD. Lisez cette section pour plus d'informations sur la configuration d’un système Dual Graphics. A. Configuration système requise - Un processeur AMD Série A - Système d’exploitation Windows 7 - Une carte mère supportant la technologie AMD Dual Graphics et le pilote approprié - U ne carte graphique AMD Radeon HD 6000 supportant la technologie AMD Dual Graphics (pour plus de détails, visitez le site Web de AMD) et le pilote approprié B. Installation de la carte graphique et configuration du BIOS Etape 1 : Suivez les étapes de la section “1-5 Installer une carte d’extension” et installez une carte graphique supportant la technologie AMD Dual Graphics dans la fente PCIEX16. Branchez le câble du moniteur sur la carte graphique et allumez votre ordinateur. Etape 2 : Ouvrez l’écran Configuration du BIOS pour régler les paramètres suivants dans le menu Advanced BIOS Features: - Réglez UMA Frame Buffer Size sur 512MB ou sur 1024MB. -
Page 14: Connecteurs Du Panneau Arrière
Connecteurs du panneau arrière Port USB 2.0/1.1 Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc. Ports de clavier/souris PS/2 Utilisez ce port pour brancher un clavier ou une souris PS/2. Port D-Sub (Remarque 1) Le port D-Sub supporte un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend en charge une connexion D-Sub sur ce port. Port DVI-D (Remarque 1)(Remarque 2) Le port DVI-D est conforme aux spécifications DVI-D et supporte une résolution max. de 2560x1600. Connectez un moniteur qui supporte une connexion DVI-D sur ce port. Veuillez noter que les résolutions supportées dépendent du moniteur utilisé et la résolution 2560x1600 est seulement supportée lorsque le mode Dual Link DVI est activé. Les ports DisplayPort, D-Sub, et HDMI seront désactivés lorsque le mode Dual Link DVI est activé (référez-vous au Chapitre 2 "Configuration du BIOS", "Fonctions avan- cées du BIOS", "Configuration IGX" pour plus d’informations) Port HDMI (Remarque 1) HDMI (Interface multimédia haute définition) est une interface audio/vidéo complètement numérique capable de transmettre des signaux audio/vidéo non compressés. Le port HDMI est conforme au standard HDCP et supporte les formats audio Dolby TrueHD et DTS HD Master Audio Il supporte aussi la sortie audio LPCM jusqu'à 192KHz/24bit 8-canaux. Vous pouvez utiliser ce port pour connecter votre moniteur HDMI. La plus haute résolution supportée est 1920x1200, cependant les résolutions actuelles disponibles dépendent du moniteur utilisé. Après avoir installé le moniteur HDMI, vérifiez que l’appareil de lecture de son par défaut est réglé sur HDMI. (Les noms des éléments peuvent être différents en fonction de votre système d'exploitation. L'image suivante est prise de Windows 7.) Dans Windows 7, sélectionnez Démarrer > Panneau de contrôle > Matériel et Son > Son > Lecture, réglez Realtek HDMI Output - ATI HDMI Audio sur l'appareil de lecture... -
Page 15: Configuration D'affichage Double
A. Configuration d’affichage double Cette carte mère possède trois ports de sortie vidéo : D-Sub, DVI-D, et HDMI. Le tableau suivant montre les configurations d’affichage double supportées. Affichage Combinaison Supporté ou non double D-Sub + DVI-D D-Sub + HDMI DVI-D + HDMI "*" Seulement le port HDMI est activé. B. Lecture de disques Blu-ray : Afin d'obtenir une meilleure qualité de lecture, lors de la lecture de disques Blu-ray, référez-vous à la configuration système conseillée (ou mieux) ci-dessous. Processeur : Processeurs AMD Série A/APU AMD Série E2 • Mémoire: Deux modules de 1Go de mémoire DDR3 1333 avec le mode double canal activé • C onfiguration du BIOS : Au moins 512 Mo pour la taille de la mémoire tampon cadre UMA • (référez-vous au Chapitre 2, “Configuration du BIOS”, “Fonctions avancées du BIOS” pour plus d’informations). L ogiciel de lecture : CyberLink PowerDVD 10.0 ou une version plus récente (Remarque : Assurez- • vous que Accélération matérielle est activée. La fonction Accélération matérielle peut être activée avec certains disques Blu-Ray 3D, cela dépend du APU utilisé.) Moniteur(s) compatibles HDCP • Connecteur optial de sortie S/PDIF Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optial numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio optial numérique. Port USB 3.0/2.0 Le port USB 3.0 prend en charge les spécifications USB 3.0 et est aussi compatible avec les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris... -
Page 16: Connecteurs Internes
Connecteurs internes ATX_12V SPDIF_O F_USB1 CPU_FAN F_USB30 SYS_FAN SATA3_0/1/2/3/4/5 CLR_CMOS F_PANEL F_AUDIO Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. • Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. • Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du périphérique a été correctement branché au connecteur sur la carte mère. Installation matérielle - 16 -... - Page 17 1/2) A TX_12V/ATX (Connecteur d’alimentation 2x2 12V et Connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation 12V fournit le courant pour alimenter le APU. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas. Il est conseillé d’utiliser une alimentation électrique capable de soutenir une haute consommation d’énergie (500W ou plus) pour satisfaire aux conditions d’extension. Si vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut aboutir à un système instable ou incapable de démarrer. ATX_12V: Broche N. Définition MASSE MASSE +12V ATX_12V +12V ATX: Broche N. Définition Broche N. Définition 3,3V 3,3V 3,3V -12V MASSE MASSE PS_ON (Marche/Arrêt doux)
- Page 18 3/4) CPU_FAN/SYS_FAN (Connecteurs des Ventilateurs) La carte mère possède un bracket de ventilateur de APU à 4 broches (CPU_FAN) et un bracket de ventilateur du système à 4 broches (SYS_FAN). Chaque embase de ventilateur a une alimentation de +12V et un design anti-insertion intelligente. Lorsque vous branchez le câble d’un ventilateur, vérifiez qu’il est dans le bon sens. La plupart des ventilateurs sont conçus avec des câbles de connecteurs d’alimentation à codes de couleurs. Un câble de connexion d’alimentation rouge indique une connexion positive et requière une tension d’alimentation de +12V. Le câble du connecteur noir est le câble de mise à la terre. La carte mère supporte le contrôle de la vitesse du ventilateur du APU, ce qui nécessite l'utilisation d'un ventilateur avec une fonctionnalité de contrôle de la vitesse. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis. CPU_FAN: Broche N. Définition MASSE +12V / Commande de vitesse CPU_FAN Capteur Commande de vitesse SYS_FAN: Broche N. Définition MASSE DEBUG PORT +12V / Commande de vitesse SYS_FAN Capteur...
- Page 19 6) F_PANEL (Connecteur du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/ détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction des al- locations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. SPEAK- PWR- DEL d’alimentation Haut-parleur PWR+ SPEAK+ En-tête D’intrusion du Châssis RES+ Interrupteur Interrupteur de RES- D’alimentation Réinitialisation MSG- DEL de message/ DEL D’activité MSG+ d'alimentation/de sommeil du Disque dur • MSG/PWR (DEL de message/d'alimentation/de sommeil, Jaune/Violet) : Se connecte à l’indicateur d’état d’alimentation sur le panneau avant Etat du du châssis. La DEL est allumée quand le système est en cours de système fonctionnement. La DEL est éteinte quand le système est en état de Allumée sommeil S3 /S4 ou hors tension (S5). S3/S4/S5 Eteinte • PW (Interrupteur D’alimentation, Rouge): Connecte le commutateur d’alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon d’éteindre votre système à l’aide du commutateur d’alimentation (référez-vous au chapitre 2, “Configuration BIOS”, “Configuration de la gestion de l’alimentation” pour plus d’informations).
- Page 20 7) F_AUDIO (Connecteur du Panneau Avant) Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera. Pour le son HD du panneau Pour le son AC’97 du panneau avant: avant: Broche N. Définition Broche N. Définition MIC2_L F_ U MASSE MASSE MIC2_R Alimentation MIC -ACZ_DET LINE2_R Sortie de ligne (D) MASSE FAUDIO_JD Pas de broche Pas de broche LINE2_L Sortie de ligne (G) MASSE B S S • Par défaut, l’en-tête audio du panneau avant prend en charge le son HD. Si votre châssis possède un module son AC’97 de panneau avant, référez-vous aux instructions sur la façon d’activer la fonctionnalité AC’97 via le logiciel audio dans le chapitre 5, “Configuration audio à...
- Page 21 9) F_USB1 (Connecteur USB 2.0/1.1) Les brackets sont conformes aux spécifications USB 2.0/1.1 et peuvent fournir deux ports USB via un bracket USB optionnel. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N. Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Pas de broche 10) F_USB30 (Prise USB 3.0/2.0) Les prises sont conformes aux spécifications USB 3.0/2.0 et peuvent fournir deux ports USB. Pour acheter le panneau frontal 3,5" optionnel qui fournit deux ports USB 3.0/2.0, veuillez contacter votre revendeur. F_USB30 F_ U Broche N. Définition Broche N. Définition VBUS SSRX1- SSRX1+ MASSE MASSE SSTX2+ SSTX1- SSTX2- SSTX1+ MASSE MASSE SSRX2+ SSRX2- VBUS...
- Page 22 11) COM (Connecteur de Port Série) Le connecteur COM permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition NDCD- NSIN NSOUT NDTR- MASSE NDSR- NRTS- NCTS- NRI- Pas de broche 12) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes. Ouvrir: Normal Court: Effacer les valeurs CMOS Toujours éteindre votre ordinateur et débrancher le cordon d’alimentation de la prise de courant avant • d’effacer les valeurs du CMOS. Après avoir effacé les valeurs du CMOS et avant d’allumer votre ordinateur, veillez à retirer le couvercle de • cavalier du cavalier. Dans le cas contraire, cela peut endommager la carte mère. Après redémarrage du système, allez dans la configuration du BIOS pour charger les paramètres d'usine • par défaut (choisissez Charger les paramètres optimisés par défaut) ou configurer manuellement les réglages du BIOS (référez-vous au Chapitre 2, "Configuration du BIOS," pour les configurations du BIOS). Installation matérielle - 22 -...
- Page 23 13) BAT (Batterie) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues. Vous pouvez effacer les valeurs CMOS en retirant la batterie: Eteignez l’ordinateur et débranchez le câble d’alimentation. Sortez délicatement la batterie du support de batterie et mettez- la de côté pendant une minute. (Sinon vous pouvez utiliser un objet métallique comme un tournevis pour toucher les bornes positive et négative dans le support de la batterie et les court-circuiter pendant F_USB30 F_ U cinq secondes.) Replacez la batterie. Branchez la fiche d’alimentation et redémarrez l’ordinateur. Eteignez toujours votre ordinateur et débranchez le câble d’alimentation avant de remplacer la • batterie. Remplacez la batterie par une batterie équivalente. Danger d’explosion si la batterie n’est pas • correctement remplacée. Contactez le lieu d’achat ou le revendeur local si vous ne pouvez pas remplacer la batterie par • vous-même ou si vous n’êtes pas certain(e) du modèle de batterie. Quand vous installez la batterie, notez l’orientation du côté positif (+) et du côté négatif (-) de • la batterie (le côté positif devrait être tourné vers le haut). B S S Les batteries usagées doivent être manipulées en fonction des réglementations locales. • 14) TPM (Connecteur Trusted Platform Module) Vous pouvez connecter un TPM (Trusted Platform Module) sur ce connecteur.
- Page 24 Installation matérielle - 24 -...
- Page 25 - 25 - Installation matérielle...
