2.2. Pièces et description
N°
Composants
Connexion PROFINET
1
(BUS OUT)
Connexion PROFINET
2
(BUS IN)
Raccordement de
3
l'alimentation électrique
4
Borne FE
5
Connecteur de sortie
Commutateur d'adresse F
6
sous le couvercle du
commutateur
7
Indicateurs LED
8
Trou de fixation
9
Étiquette de production
10
Étiquette de sécurité
Accessoires
Composants
Vis CHC
Bouchon

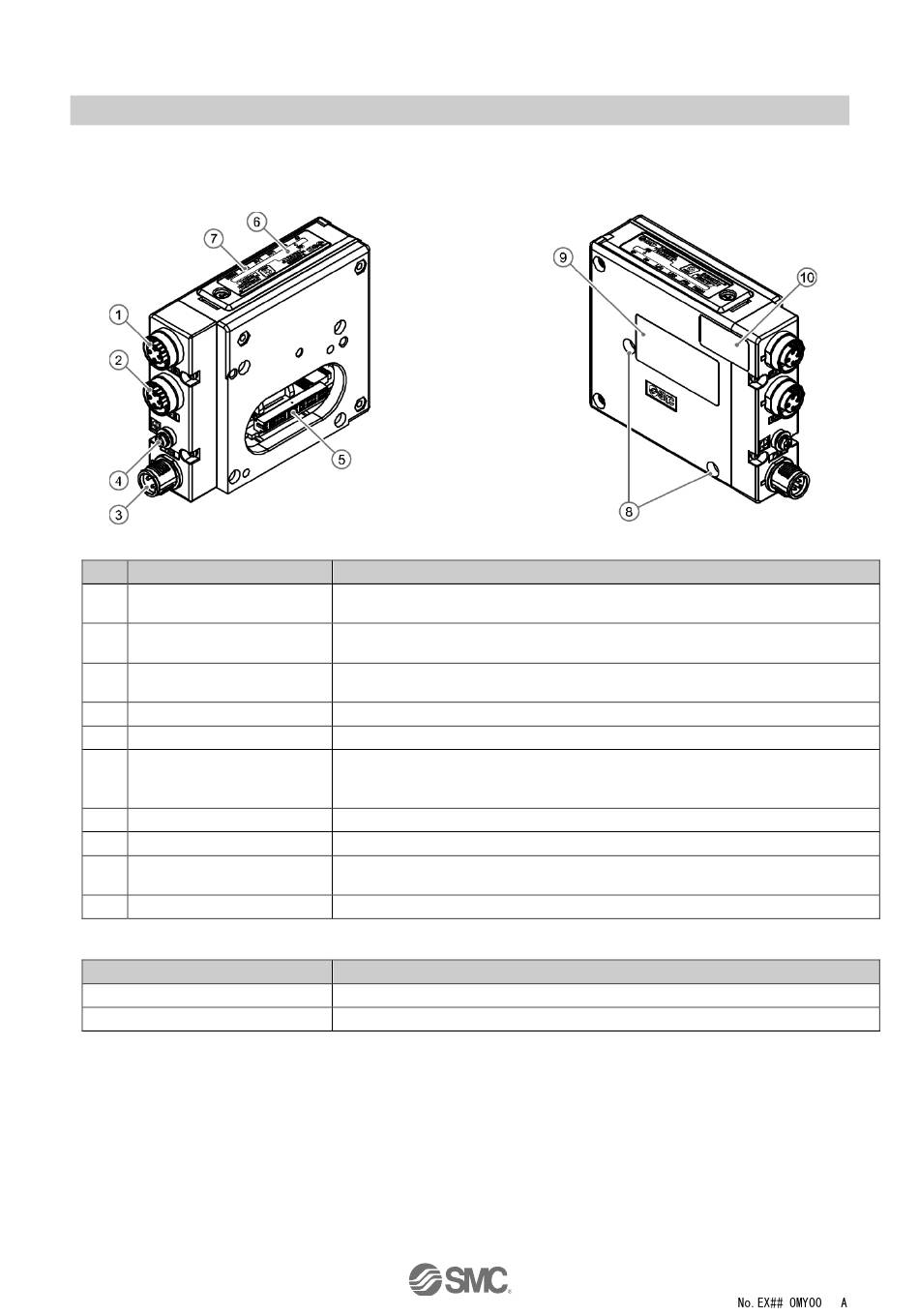

Fig. 2-1 Description des pièces de l'unité SI et des accessoires
Connexion PROFINET pour Port 2
M12 femelle 4 broches, codage D
Connexion PROFINET pour Port 1
M12 femelle 4 broches, codage D
Alimentation électrique des distributeurs et alimentation électrique pour la
logique de l'unité SI M12 mâle 4 broches, codage A
Vis M3 de borne de terre fonctionnelle
Connexion de sortie de l'embase de distributeurs
Un DIP-switch huit bits est fourni pour régler l'adresse de sécurité
Affichage LED pour indiquer l'état de l'Unité SI
Trou de fixation pour l'embase de distributeurs
Étiquette de production fournissant les informations sur l'unité SI,
l'adresse MAC, etc.
Pour empêcher la modification du matériel
2 pcs. Vis M3 x 30 pour connecter l'embase de distributeurs
1 pc. Bouchon pour connecteur d'interface bus de terrain non utilisé
- 18 -
