3.2.1. Connexion PROFINET/électrique
L'unité SI possède deux connecteurs de communication PROFINET. Si un seul connecteur est utilisé,
veuillez obturer le connecteur non utilisé avec un bouchon afin que l'indice de protection IP67 soit maintenu.
Précaution
•Les bouchons doivent être installés sur tous les ports de connexion du bus non utilisés afin de garantir
un indice de protection IP67.
•L'indice de protection IP67 doit être maintenu pour garantir la fonctionnalité PROFIsafe.
•Pour des raisons de compatibilité électromagnétique, une connexion de sécurité au blindage du câble
doit être établie sur les connecteurs M12 PROFINET (BUS IN/OUT).
•Les câbles électriques et PROFINET doivent être installés correctement.
• L'alimentation 24 V de la logique (broches PWR) et l'alimentation 24 V des distributeurs (broches
PWR(V)) doivent être protégées avec un fusible externe.
•Toutes les alimentations externes doivent avoir le 0 V connecté à la terre fonctionnelle conformément à
la norme EN 60204-1.
•Un câble de terre fonctionnelle doit être connecté à la borne M3.
•Si ce produit est connecté avec des câbles électriques de plus de 30 m de long ou sortant d'un bâtiment,
des dispositifs de protection externes doivent être ajoutés contre les dommages causés par les
surtensions électriques.
Connecteur (PWR) codage A

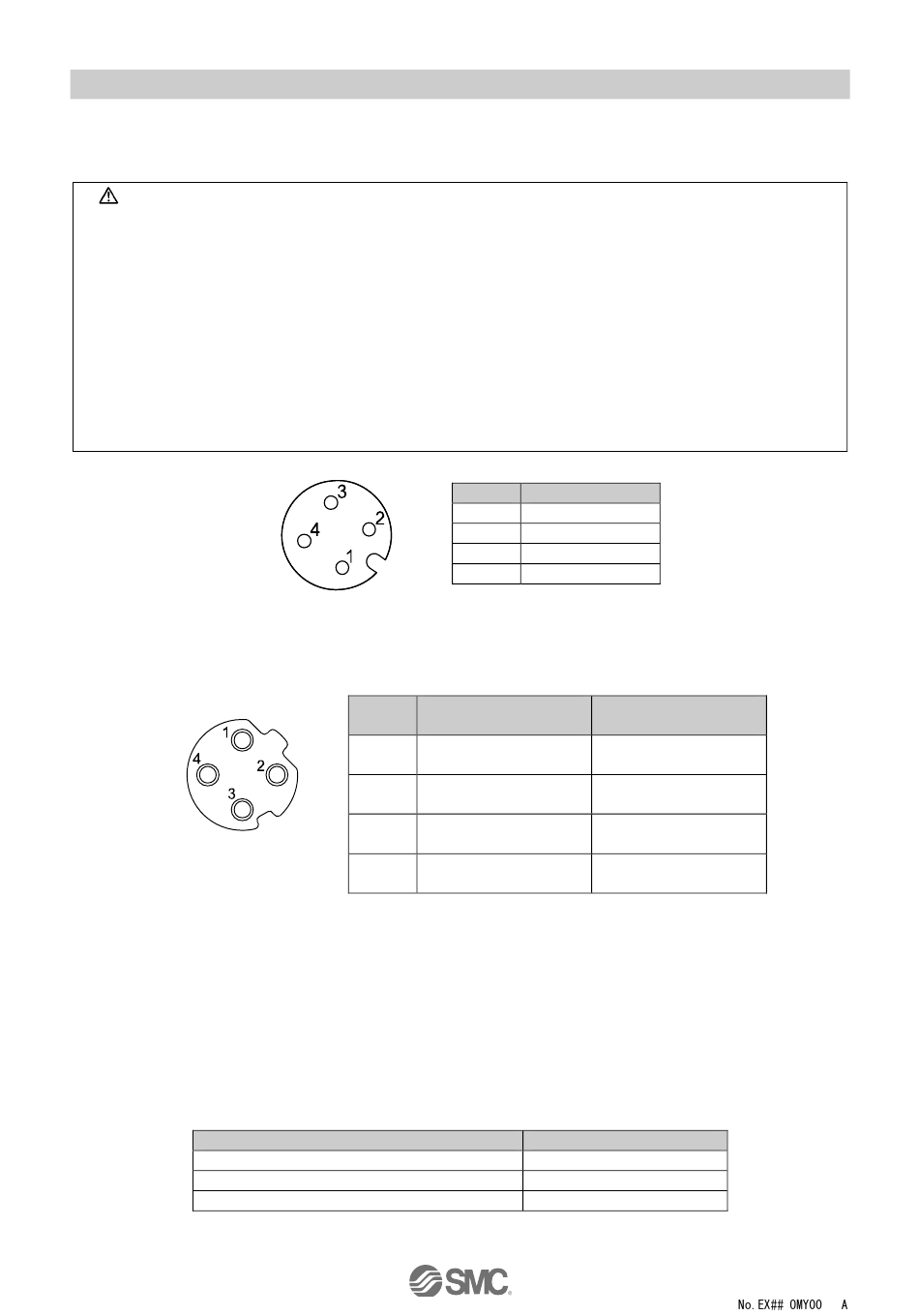

Fig. 3-4 Affectation des broches des connecteurs électriques
M12 femelle 4 broches
connecteur codage D
(BUS IN/OUT)
Fig. 3-5 Affectation des broches des connecteurs de communication PROFINET
Note : lorsque la fonction d'autonégociation est désactivée, vous devez utiliser le câble réseau
approprié. Voir Fig. 3-6, 3-7, 3-8.
La fonction de croisement automatique n'est pas disponible lorsque la fonction d'autonégociation est
désactivée.
La fonction de croisement automatique doit être capable de commuter automatiquement les ports
des paires torsadées entre les affectations de broche MDI et MDI-X.
Connexion de port
BUS IN (MDI) vers BUS OUT (MDI-X)
BUS IN (MDI) vers BUS IN (MDI)
BUS OUT (MDI-X) vers BUS OUT (MDI-X)
Fig. 3-6 Câble utilisable lorsque la fonction d'autonégociation est désactivée
M12 mâle 4 broches
(BUS IN)Port 1
Broche
Type de port : MDI
1
TD+ Transmission
des données +
2
RD+ Réception des
données +
3
TD- Transmission des
données -
4
RD- Réception des
données -
- 22 -
Broche
Remarques
1
24 V (PWR(V))
2
0 V (PWR(V))
3
24 V (PWR)
4
0 V (PWR)
(BUS OUT)Port 2
Type de port : MDI-X
RD+ Réception des
données +
TD+ Transmission
des données +
RD- Réception des
données -
TD- Transmission des
données -
Câble utilisable
Câble droit
Câble croisé
Câble croisé
##
