3.1.2. Montage de l'embase de distributeurs
L'unité SI ne possède pas de trous pour le montage.
Reportez-vous au catalogue de l'embase de distributeurs correspondante pour les détails du montage.

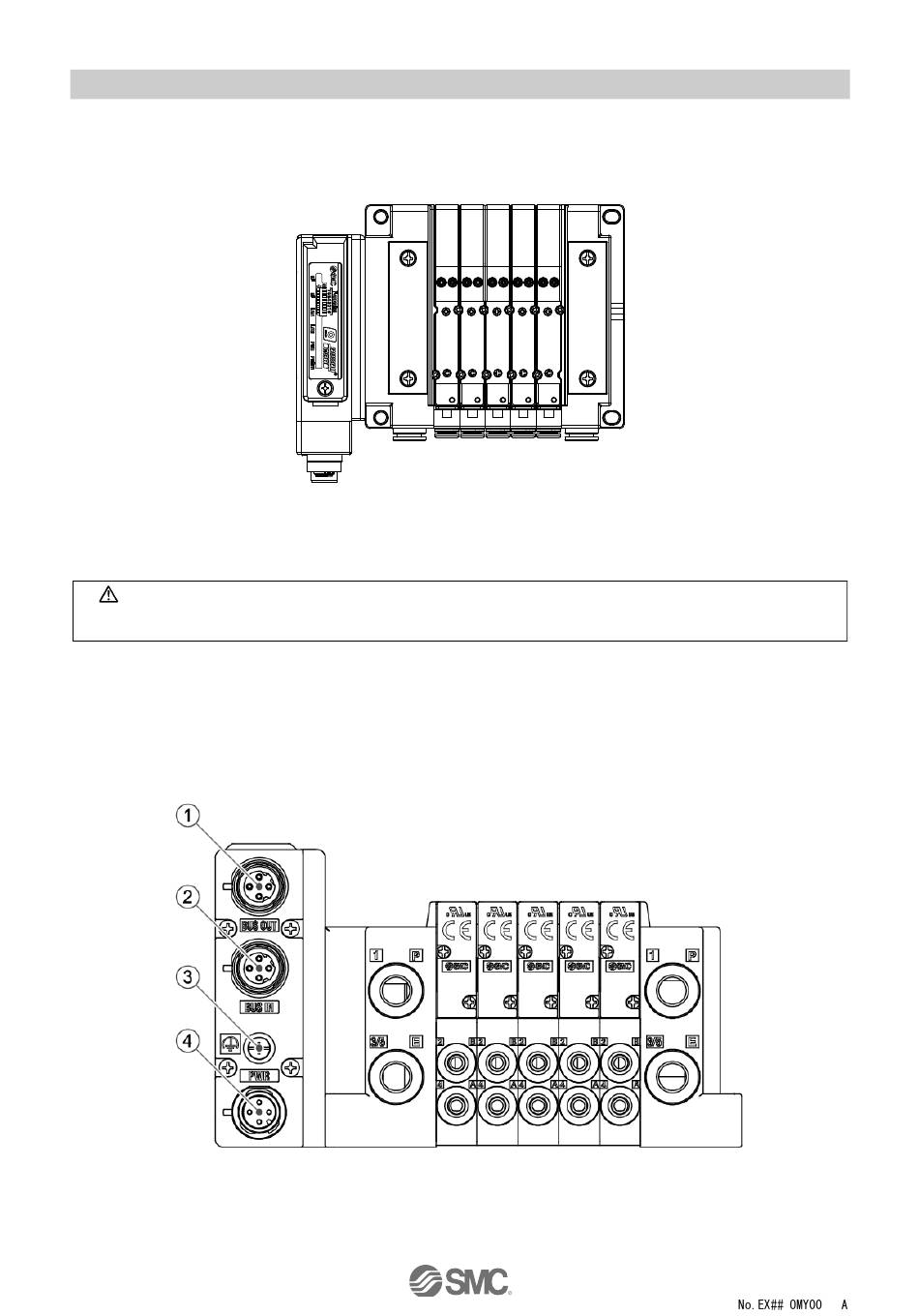

Fig. 3-2 Vue du dessus de l'embase de distributeurs (série SY3000)
3.2. Câblage
Précaution
Pour prévenir tout dommage, toutes les alimentations de l'unité SI doivent être coupées (hors tension)
avant d'installer ou retirer les modules.
Branchez le câble de terre fonctionnelle, le câble PROFINET et le câble électrique.
① Connecteur M12, connexion PROFINET BUS OUT (Port 2), type de port : MDI-X
② Connecteur M12, connexion PROFINET BUS IN (Port 1), type de port : MDI
③ Vis M3 de borne de terre fonctionnelle (FE) (couple = 0.6 Nm)
④ Connecteur M12, connexion de l'alimentation électrique
Fig. 3-3 Identification des connecteurs et de la borne FE
