Istruzioni per l'uso
NCS
Serracavo filettato

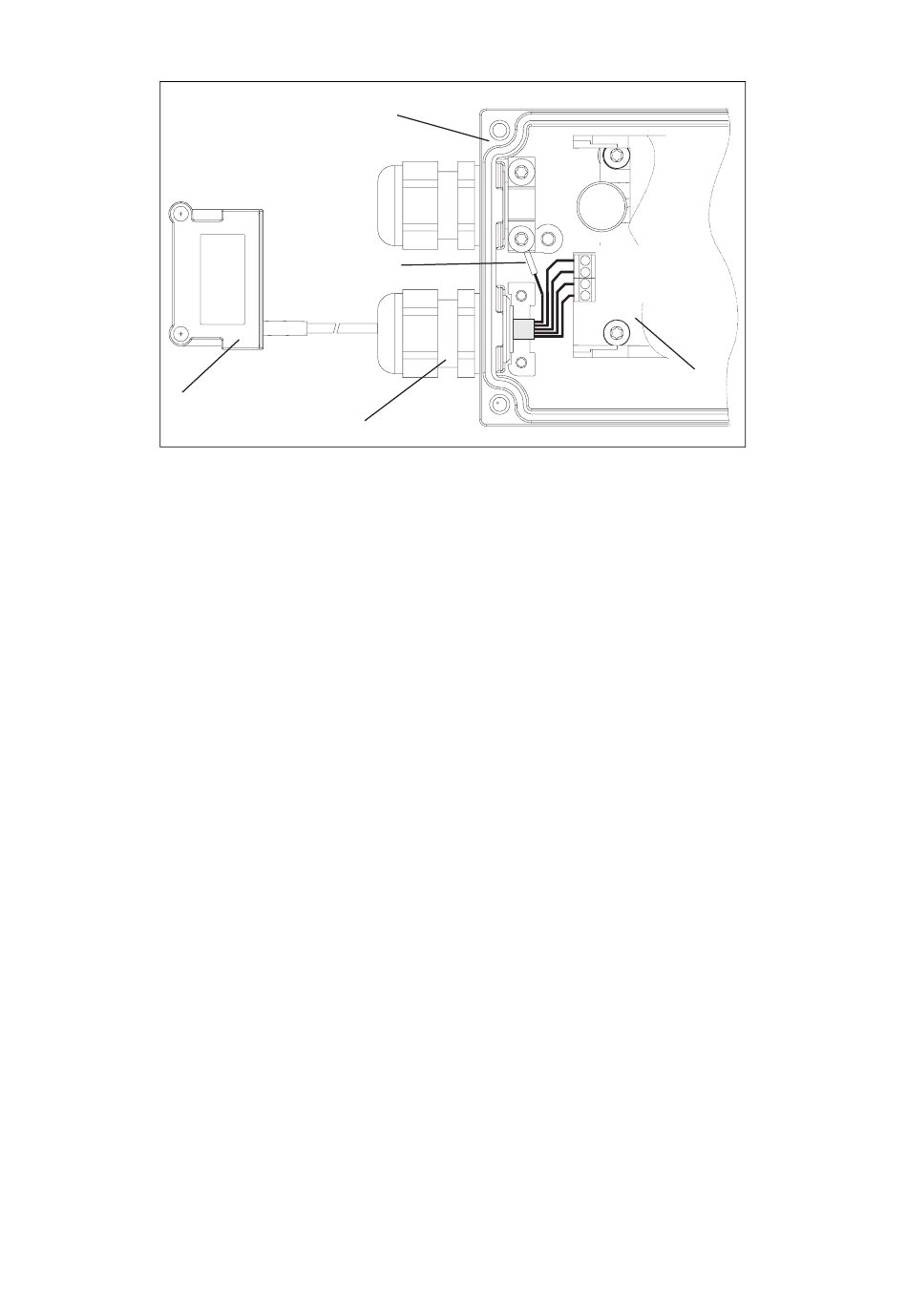

Figura 8 Collegamento del dispositivo NCS al gruppo costruttivo di filtrazione EMC
6. Collegamento alla massa: il collegamento del potenziale di massa viene
stabilito per forza in seguito al fissaggio sulla mensola attraverso la
lamiera situata nella parte posteriore del dispositivo NCS. Questo
collegamento di massa funziona solamente, quando la mensola è
collegata con un valore di resistenza ridotto con il potenziale di massa
dell'impianto. Accertatevi di questa circostanza mediante un'opportuna
misurazione della resistenza. Eventualmente potrebbe essere
necessario stabilire la messa a terra attraverso un conduttore
supplementare dal dispositivo NCS al potenziale di massa.
NCS
A5E00097485-06
Posizionatore (aperto)
Capocorda
Schermo cavo
Preparativi del servizio
Ordine:
Vcc giallo
Vref verde
Vpos bianco o nero
GND marrone
Gruppo costruttivo di filtrazione EMC
C73451-A430-D23
