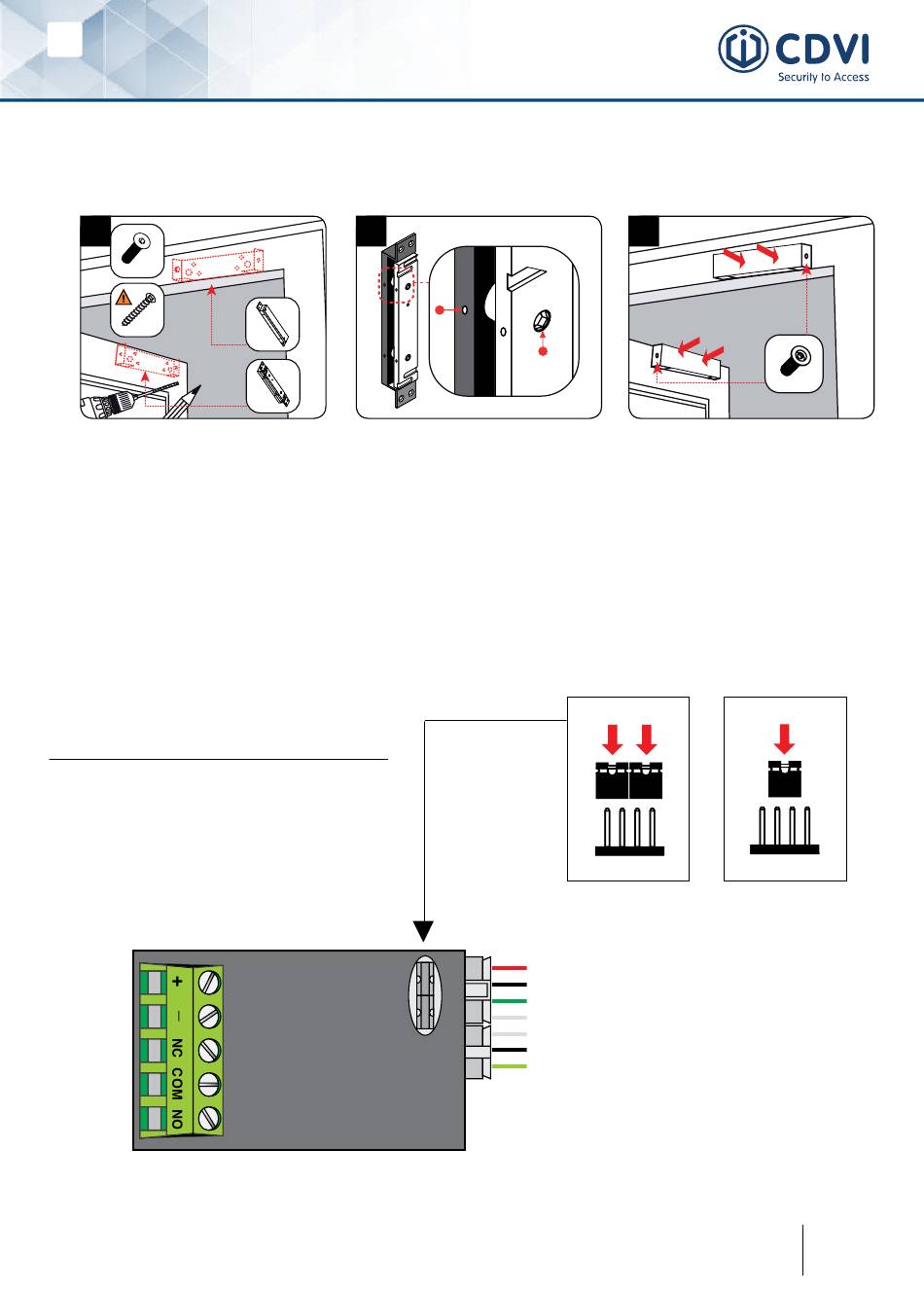

C - Montage en saillie (Option : Kit KCZ3000)

1
(x8)
Faites les marquages des en-
traxes de la ventouse sur le
dormant et de la contre-plaque
sur l'ouvrant puis percez la
surface pour faciliter le vissage.
Important : le kit de mise en
saillie doit se poser en horizontal ou
en vertical sur une porte s'ou-
vrant vers l'intérieur.
Faites sortir le câble d'alimentation
et fixez les éléments du kit sur
le dormant et l'ouvrant.
5] SCHÉMA DE RACCORDEMENTS
Bornier 5 points
+
Alimentation 12 V ou 24 V DC *
- Alimentation 12 V ou 24V DC *
NC Contact «Normalement Fermé»
COM Commun du relais 1
NO
Contact «Normalement Ouvert»
Ventouse à cisaillement et à auto-alignement
2
1
2
Branchez la ventouse, puis à
l'aide de la clé fournie dévisser
les 2 écrous de blocage (1). Puis
avec une clé 6 pans, ajuster
la contre-plaque à 2 mm de la
ventouse. Ressérer ensuite les 2
écrous de blocage (2).
CZ3000
1
1
2
12 V DC
* Alimentation : 12 V DC ou 24 V DC
En fonction du placement des cavaliers
vous alimentez votre ventouse
en 12 V DC ou en 24 V DC.
3
2
(x2)
Testez le fonctionnement de la
ventouse et de la contre-plaque
puis fixez-les sur le kit du dor-
mant et de l'ouvrant. Pour finali-
ser l'installation, vissez la partie
supérieure des kits.
24 V DC
