CVC 3000:
Le régulateur CVC 3000 est équipé d'un capteur de pression en céramique qui en-
registre la pression actuelle selon le principe de mesure capacitif, indépendant de la
nature du gaz employé et dépendant du vide, c.-à-d. absolument.
Pompes NT VARIO et VARIO-B:
☞ Raccordez le régulateur CVC 3000 avec le câble VACUU•BUS de la pompe NT
VARIO ou VARIO-B à la pompe. Attention: Ne pas coincer les connecteurs en
les montant et enlevant! Faites attention à une orientation correcte des fiches. Il
est possible de raccorder des composants additionnels avec des adaptateurs en
Y et des rallonges VACUU•BUS.
☞ Connectez le raccord de vide du régulateur (à l'arrière du CVC 3000) à l'applica-
tion. Utilisez un tuyau à section suffisante.
☞ Pression admissible au capteur de pression: 1.5 bar (absolue) au maximum.
☞ L'affichage clignote lorsque la pression est supérieure à 1080 mbar environ. Ré-
duisez immédiatement la pression! Risque d'éclatement!
☞ Le point de mesure du vide dans le système a un effet sur la pression mesurée et
donc sur le comportement de la régulation.
☞ S'il y a des condensats ou des dépôts au capteur de pression, la mesure sera
moins précise.
☞ Positionnez le régulateur de vide de façon à ce qu'aucun condensat ne puisse
atteindre le capteur de pression.
☞ Si nécessaire, nettoyez le capteur de pression.
Groupes de pompage PC 30xx VARIO
avec séparateur à l'aspiration et condenseur de vapeurs au refoulement:
Montage de l'embout avec écrou à l'aspiration:
➨ Retirez l'embout avec bague de serrage et écrou attachés du ballon collecteur.
Attachez l'embout sur le raccord à l'aspiration.
➨ Vissez l'écrou à la main et en butée, puis finissez le serrage par un tour de clé de
1/4 (clé anglaise taille 17).
Le séparateur à l'aspiration empêche l'entrée des particules solides ou liquides dans
la pompe endommageant clapets et membranes.
☞ Durée de vie prolongée des clapets et des membranes.
☞ Vide limite amélioré en cas des vapeurs condensables.

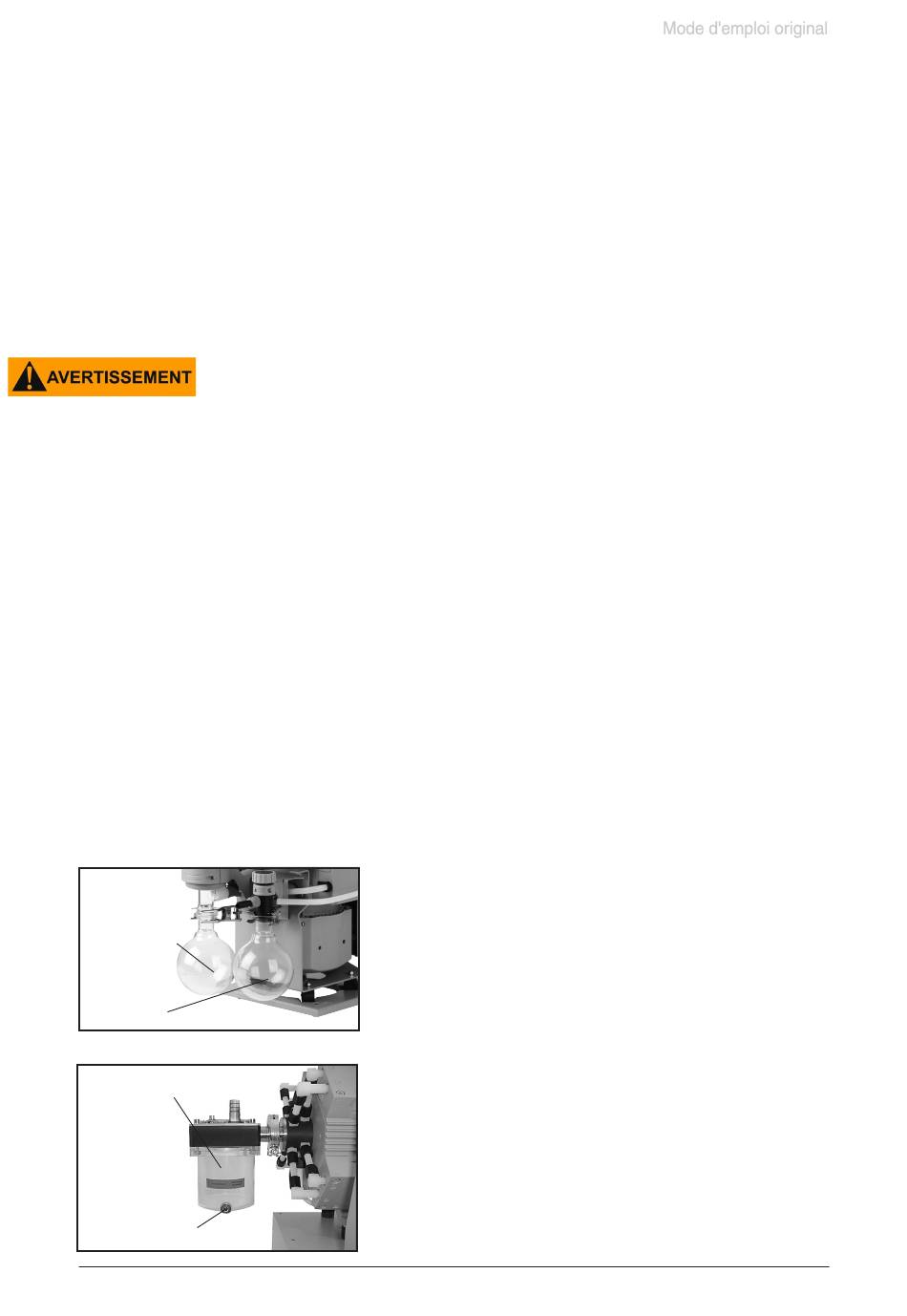

ballon rond au
refoulement
ballon rond à
l'aspiration
séparateur à
l'aspiration
bouchon fileté
de décharge
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit. No. du manuel: 999164 / 19/05/2009
page 21 de 77
Ballons collecteurs (PC 300x VARIO):
Les deux ballons collecteur sont recouverts d'une couche
protectrice à l'extérieur (protection contre débris de verre en
cas d'implosion ou de dommage).
➨ Assemblez des ballons collecteurs avec des pinces à ro-
dage à l'aspiration et au refoulement.
PC 301x VARIO:
➨ Assemblez le séparateur (côté d'aspiration) avec le collier
de centrage et l'anneau de centrage à l'aspiration de la
pompe.
➨ Assemblez le séparateur au refoulement (bouteille) avec
la pince à rodage.
➨ Connectez le raccord de vide du régulateur (à l'arrière du
CVC 3000) à l'application.
