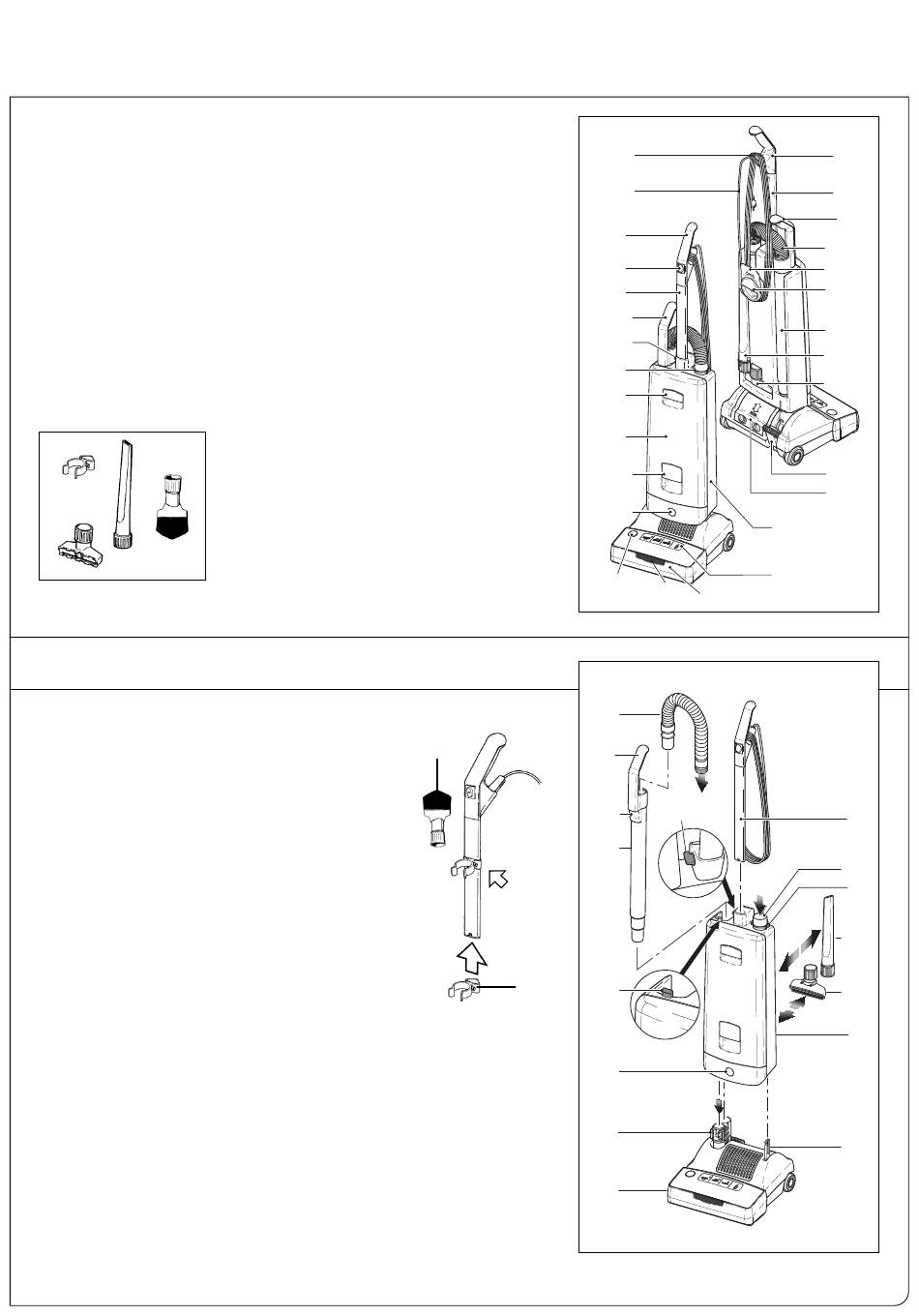

IDENTIFICATION DES PIECES
1. Poignée du manche
2. Interrupteur
3. Assemblage du manche
4. Poignée du tube de nettoyage
5. Verrou de la poignée
6. Collier
7. Trappe d'ouverture du couvercle
8. Couvercle avant
9. Poignée de transport
10. Bouton d'ouverture du logement
11. Bouton d'ouverture du brosse
12. Lumière•
13. Tête motorisée et brosse
14. Panneau
15. Logement du sac
16. Cordon
*non disponible sur certains modèles
26
27
22
23
MONTAGE
Placer la tête motorisée (13) sur le sol avec le pivot du
manche (28) et le levier de support (29) vers le haut. Tenir
le logement du sac (15) verticalement et le placer par
dessus le pivot du manche et le levier de support. Pousser
fermement et également vers le bas jusqu'à ce que le bou-
ton d'ouverture du logement (10) soit dans sa position fer-
mée.
Faire glisser l'attache de la brosse à poussière (26) sur le
tuyau du manche et serrer la vis. La poignée de la brosse à
poussière (27) se bloquera dans son attache avec un bruit sec.
Pour verrouiller le manche (3) sur le logement du sac (15),
tourner le verrou du manche (5) situé au joint du manche
du logement du sac (15) vers l'avant dans la position
ouverte, puis insérer l'assemblage du manche (3) aussi
profondément que possible et le verrouiller en tournant le
verrou du manche dans la position fermée.
Enfoncer le bout noir du tuyau des accessoires (18) dans le
tube de connexion (30) jusqu'à ce qu'il s'enclenche avec un
déclic. Insérer le tube de nettoyage (21) dans le pivot du
manche et pousser la poignée (4) par-dessus l'languette en
saillie (31).
Placer le embout pour les tissus d'ameublement (23) et le
suceur pour les recoins (22) dans leurs logements au dos
de l'appareil.
17. Crochet du cordon - supérieur
18. Tuyau des accessoires
19. Crochet du cordon
20. Poignée de transport
21. Tube de nettoyage
22. Suceur pour les recoins
23. Embout pour les tissus d'ameublement
24. Pédale
25. Couvercle du filtre d'échappement
26. Attache de la brosse à poussière
27. Brosse à poussière
28. Pivot du manche
29. Levier de support
30. Tuyau de rallonge
31. Languette en saillie
32. Bouton d'ouverture du tuyau
Eléments Standard
22. Suceur pour les recoins
23. Embout pour les tissus d'ameublement
26. Attache de la brosse à poussière
27. Brosse à poussière
18
27
32
21
Visser
l'attache
de la
brosse à
poussière
avec une
vis.
26
31
NOTA: Les schémas
imprimés dans ce
10
guide représentent le
modèle X7, sauf
lorsque les numéros
de pièces ou les
28
instructions sont dif-
férentes pour chaque
modèle. Dans ces
13
cas-là, les deux sché-
mas pour le X7 et le
X8 seront fournis.
17
16
1
2
3
4
5
6
7
8
9
10
15
14
11
12
13
4
5
1
3
4
18
19
20
21
22
23
24
25
3
30
6
22
23
15
29
7
