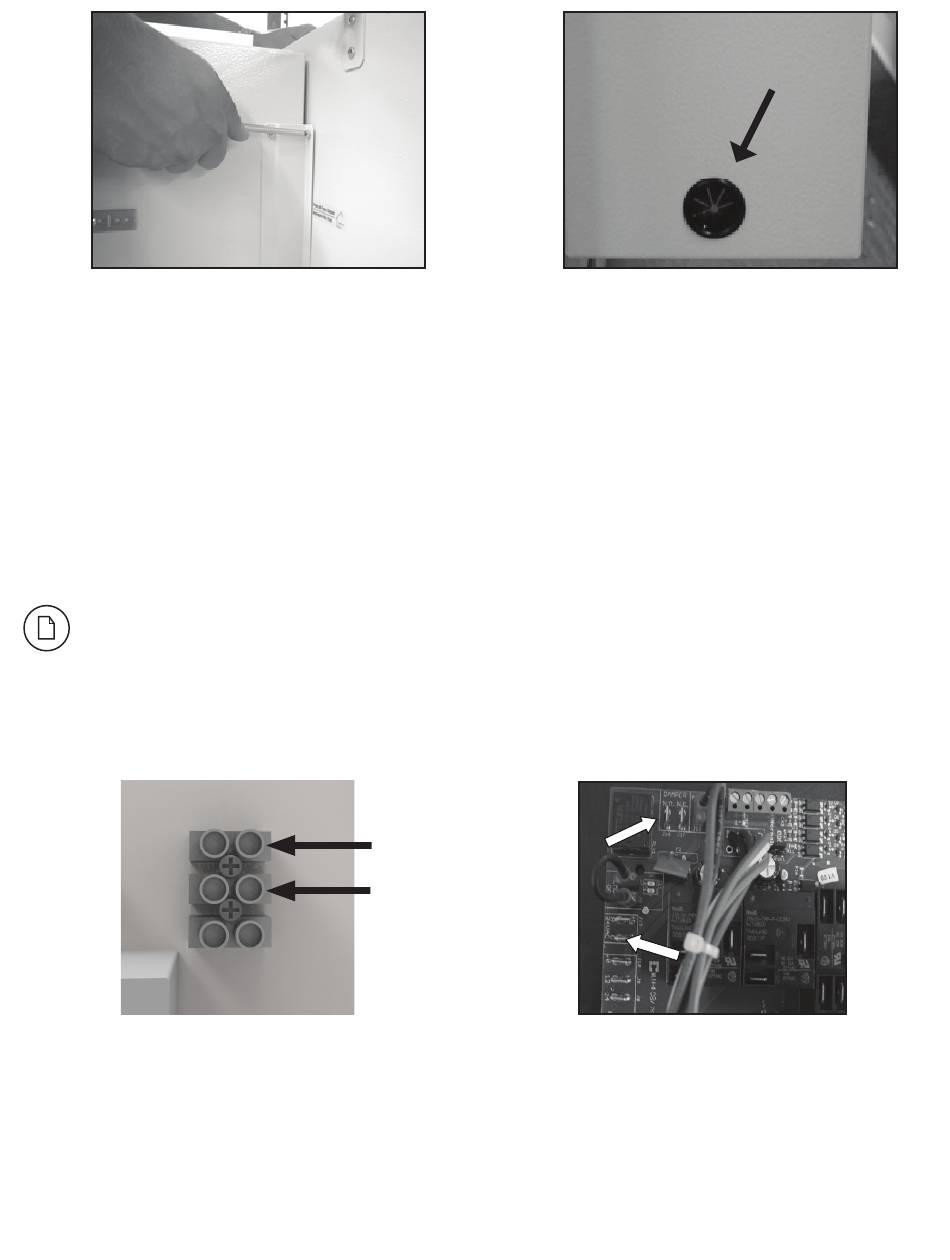

Figure 5
Bracket "B" tightened
Support «B» serré
5. Continue to tighten the fasteners holding the bracket "B" to cabinet in
order to compress the gasket between the BPM and the cabinet.
5. Continuer à serrer les attache maintenant le support «B» au cabinet
afin de comprimer le joint entre le BPM et le cabinet.
Electrical Connection for each unit •
Connexion électronique pour chaque appareil
Refer to included unit wiring diagram for detailed wiring of the BPM.
Voir le schéma de câblage de l'appareil inclus pour le câblage détaillé du BPM.
SHR 450 / 700 / 800
Figure 7
Terminal block TB2, showing "N.C." terminal location and "COM" terminal
location
Bornier TB2 démontrant l'emplacement de la borne «N.C.» et la borne
«COM».
7. Cut the connectors off of the wire and run the wires to the screw
terminal to the positions "N.C." and "COM"
7. Couper les connecteurs du fil et faire passer les fils à la borne à vis aux
positions «N.C.» et «COM»
Figure 6
Insert damper motor wires through bushing
Insérez les fils du moteur du volet à travers la douille
6. Next route the damper motor wires through the plastic bushing of the
electrical box.
6. Ensuite, passer les fils du moteur du volet à travers la douille en
plastique de la boîte électrique.
SHR 1200 / 1400
N.C.
COM
Figure 7
HCE Controller, showing "N.O." terminal location and "C" terminal location
Contrôleur HCE démontrant l'emplacement de la borne «N.O.» et la borne
«C».
7. Run the wires to the HCE controller on the terminal marked "N.O." in
the field marked "DAMPER" and on the terminal marked "C" in the field
marked "24VAC".
7. Couvrir le fil du contrôleur HCE sur la borne marquée «N.O.» dans le
domaine de mention «DAMPER» et sur la borne marquée «C» dans le
domaine de mention «24VAC»
