05-704
Veuillez lire le mode d'emploi entièrement avant l'installation et
la mise en service. Veuillez conserver ce mode d'emploi afin de
pouvoir le consulter ultérieurement.
1. DESCRIPTION
Variateur modulaire pour montage sur rail DIN. Largeur : 17,5 mm
(1 module). Principe de contrôle de phase (variateur 'triac'). Charge max.
450 W/450 VA. Destiné à la variation des lampes à incandescence,
transformateurs bobinés à intensité variable et transformateurs électroniques
destinés spécifiquement pour la régulation à contrôle de phase. Les
charges peuvent êtres mixtes. Pourvu d'un filtre TCC (= télécommande
centralisée). Commande à distance en utilisant des contacts NO. Max. 30
boutons-poussoirs non éclairés en parallèle.
2. FONCTIONNEMENT
Des lampes qui sont reliées à des variateurs ne peuvent pas être allumées
jusqu'à leur niveau de luminosité maximale. L'intensité lumineuse maximale
sera toujours moins élevée que celle d'une lampe directement connectée
au réseau. En cas de charge max. le variateur dissipera max. 5 W.
Télécommande à distance par des contacts NO (non éclairés). Une brève
pression pour allumer ou éteindre.
Une longue pression pour augmenter ou diminuer. Lors d'une longue
pression, l'action est inversée après chaque coupure (augmenter ->
arrêt -> diminuer -> arrêt -> augmenter -> etc.). Si l'intensité max. est
atteinte, le niveau de luminosité reste inchangé, même si une pression est
maintenue sur le bouton-poussoir. A votre choix, le dernier niveau lumineux
sera mémorisé ou non (voir 2.1). Max. 30 contacts NO (170-0000X) peuvent
être raccordés (distance max. 100 m). Les boutons-poussoirs ne sont pas
isolés galvaniquement.
Le variateur est pourvu d'un système qui évite le clignotement lors d'une
diminution soudaine de la fréquence du réseau. Des sauts de fréquence
jusqu'à 3 Hz sont compensés en diminuant l'intensité de la lumière. Le
variateur peut être réglé jusqu'à la valeur max. lors de la commande
suivante. Après avoir mis le variateur sous tension, un temps mort allant
jusqu'à 20 s (40 Hz) selon la fréquence du réseau peut s'écouler avant
que le variateur ne puisse être commandé.
2.1 Mémorisation
Le variateur peut être utilisé avec ou sans mémorisation.
Le variateur est livré d'origine avec fonction de mémorisation. Celle-ci
peut être désactivée en maintenant une pression de plus de 10 s sur
la touche de commande lorsque l'éclairage est à son maximum. L'éclairage
diminue alors à 50% pour indiquer la désactivation de la fonction mémoire.
Arrêter la pression dès que le niveau d'éclairage passe à 50%. Répétez cette
procédure pour réactiver la fonction mémoire. Cette fonction ainsi que la
dernière valeur d'éclairage sont maintenues dans une mémoire permanente
et sont sauvegardées pendant une interruption éventuelle du secteur.
Avec mémorisation, le variateur se positionne à un niveau d'éclairage
minimum dès le premier enclenchement. Il passe ensuite automatiquement
à la dernière valeur régulée.
Avec mémorisation
Appel court = allumage au niveau mémorisé/extinction.
Appel long depuis extinction = variation montante.
Variation montante : le variateur s'arrête à la valeur max.
Variation descendante : la variation s'arrête 2 s à la valeur min. pour
remonter ensuite.
Variation descendante : la variation s'arrête à la valeur min. : appel court
pour extinction.
Un appel long renouvelé après interruption, inverse le sens de variation.
Sans mémorisation
Appel court = allumage au niveau max./extinction. Pour le reste la commande
est identique à celle avec mémorisation.
Télécommande par bouton-poussoir :
Contact court < 400 ms
= allumage/extinction
2.2 Tableau des charges
Type Symbole Charge max.
Résistif R
Inductif L
Capacitif C pas autorisé

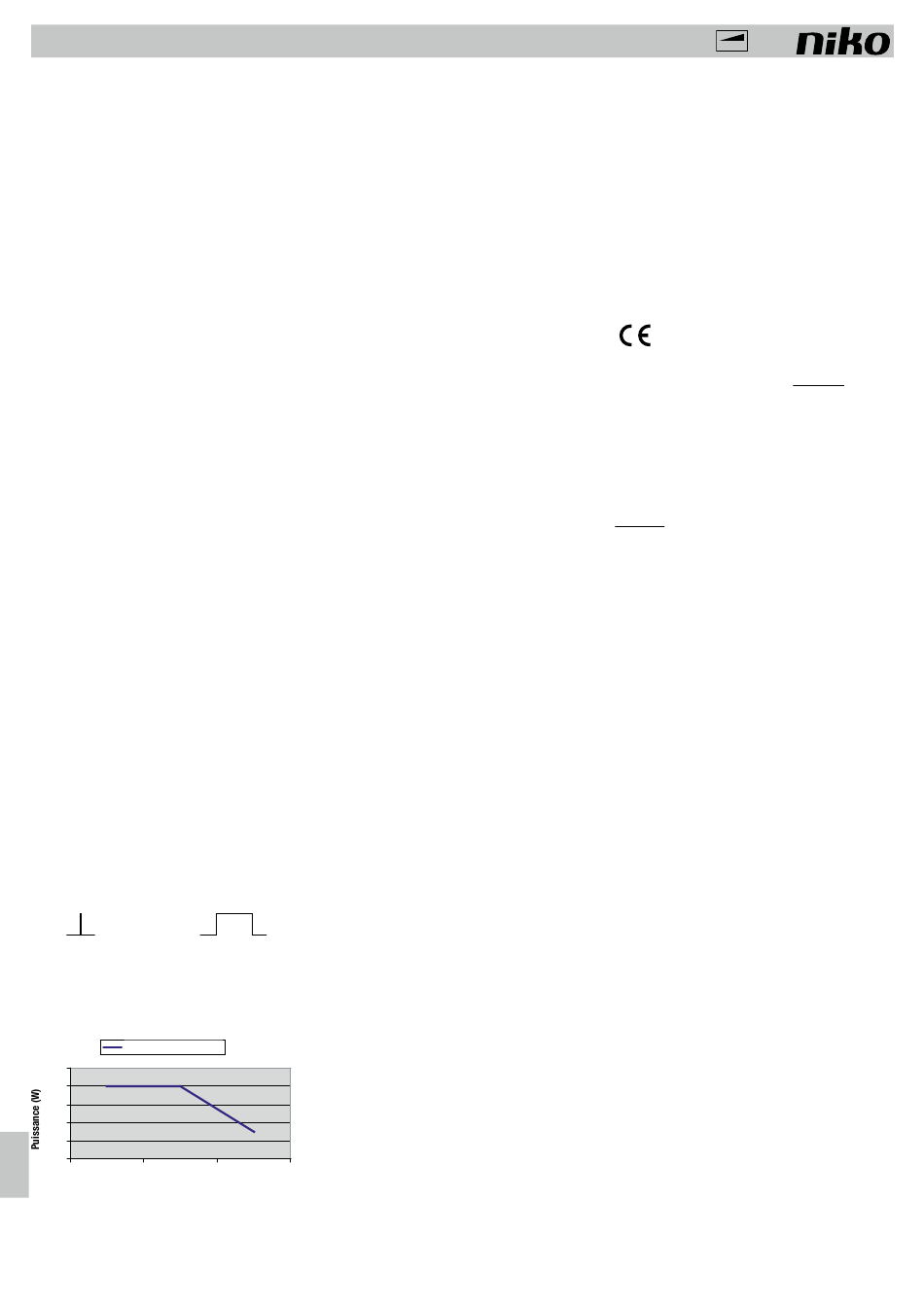

Puissance, 50 Hz Vermogen bij 50 Hz
470
450
430
410
390
370
2
0 35
Si les variateurs sont montés l'un à côté de l'autre, la charge max. s'élève
à 80%.
2.3 Attention
- Le variateur fonctionne avec triac et self de déparasitage. Une légère
vibration ou léger ronronnement en provenance de la self, peut être
FR nv Niko sa
audible en fonction de la charge et du niveau lumineux.
- Lorsque le variateur est installé près d'une installation audio, il est conseillé
de réaliser celle-ci avec des conducteurs faradisés.
- Les signaux véhiculés sur le réseau peuvent être la cause d'un mauvais
fonctionnement du variateur. Celui-ci est pourvu d'un filtre TCC afin d'en
éliminer les effets nuisibles.
- Ce variateur produit, en fonctionnement normal, une petite quantité de
chaleur. Assurez une bonne évacuation de la chaleur; ne l'isolez pas. Tenez
compte d'une réduction de la puissance maximale lors de l'utilisation de
plusieurs variateurs superposés ou disposés côte à côte.
- Lors de l'utilisation de plusieurs variateurs dans une même armoire
électrique, la température interne y est bien supérieure à la température
ambiante. Ceci peut provoquer des perturbations dans le fonctionnement
des variateurs (réduction de la puissance maximale, sécurité thermique).
Assurez une bonne ventilation de l'armoire et veillez à ce que la température
interne de l'armoire soit toujours inférieure à la valeur mentionnée sur
l'appareil (35°C). Ne placez pas les variateurs côte à côte s'ils doivent
fonctionner continuellement à leur valeur nominale.
- L'emploi de charges mixtes (transfos électroniques inductifs + capacitifs,
symboles L+C) n'est pas autorisé.
- L'emploi mixte de transfos électroniques spéciaux pour variation en
contrôle de phase (symbole R ou L apposé sur le transfo) est autorisé.
- Il faut tenir compte du rendement des transfos bobinés lors de leur
utilisation pour l'éclairage halogène. Utilisez-les à une charge d'au
moins de 80% de leur valeur nominale. Tenez compte du rendement du
transformateur utilisé lors du calcul de la puissance totale du variateur.
Le transfo doit être approprié pour la variation.
- Les transfos électroniques peuvent se comporter de façon instable si la
longueur des conducteurs, entre eux et les lampes, est supérieure à 2 m.
- Comportement de l'appareil après coupure de courant : retour à la dernière
situation avec mémorisation/OFF sans mémorisation.
- Le variateur n'est jamais isolé électriquement du réseau. Toutes les
parties constituantes sont donc toujours sous tension même si la charge
est désactivée.
- Remplacez toujours le fusible, en cas de besoin, par un autre du même
type.
- Ce appareil ne convient pas pour la régulation de vitesse de moteurs
sauf si des systèmes externes garantissent les exigences de sécurité
spécifiques.
3. ENTRETIEN
Contrôle périodique des bornes de raccordement et de la ventilation
dans l'armoire.
4. RÉSOLUTION DES PROBLÈMES
Le variateur est pourvu d'une LED verte qui préfigure de son état. Si la
LED est éteinte :
- le variateur est éteint
- la tension du réseau n'est pas présente
- le fusible a fondu
- la charge n'est pas raccordée
- la lampe est défectueuse
- la sécurité thermique a fonctionné
- une combinaison de plusieurs causes.
Contrôle du fusible :
- coupure bipolaire de l'alimentation
- ouvrir le logement du fusible en appuyant et en tournant à gauche
- mesurer le fusible
- remplacer uniquement par un type similaire F3,15AH (04-226-20).
Le variateur est pourvu d'une sécurité thermique. Au cas où la température
grimperait de façon anormalement haute, le variateur serait déconnecté.
Il est automatiquement reconnecté dès que la température redescend au
dessous d'une valeur acceptable. Si cela se produit :
- Contrôlez si la charge n'est pas trop importante eu égard à la puissance
réactive des transfos.
- Vérifiez la température interne de l'armoire électrique (35°C). Si celle-ci
s'avère trop haute, il y a lieu d'améliorer la ventilation. Veillez à garantir
des ouvertures suffisantes dans le haut de l'armoire. Utilisez un ventilateur,
Contact court > 400 ms si nécessaire.
= montée/descente - Placez des intercalaires de 1U de large entre les variateurs utilisés côte
à côte.
5. DONNÉES TECHNIQUES
450 W - Tension d'alimentation : 230 Vac ± 10%, fréquence 40 à 60 Hz
450 W - Dimensions : 92,4 x 17,5 x 66 mm (HxLxP)
- Montage : rail DIN
- Poids : ± 94 g
- Température ambiante (t a) : 35°C
- Pour usage dans un environnement avec un degré hygroscopique de
l'air ne prêtant pas à la condensation
- Consommation : 1,7 W
- Température max. du boîtier (tc) : 90°C
- Diamètre max. du conducteur par borne de raccordement :
- Alimentation et charge : 2 x 1,5 mm
- Entrée bouton-poussoir : 2 x 1,5 mm
- Charge min. : 40 W/50 VA
t a (°C)
50
- Charge max. : voir tableau des charges
- Chute de tension au variateur : max. -5%
- Protections :
- protection en cas de surcharge thermique avec réarmement automatique
- protection en cas de court-circuit par fusible céramique incorporé, pas
de fusible de réserve. Remplacez le fusible uniquement par un type
F3,15AH (04-226-20).
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu
- Boutons-poussoirs pour la commande : 230 V, 5 mA (pas d'isolation
galvanique)
- Ces produits sont conformes aux normes : EN60669-2-1 et EN55015.
6. MISES EN GARDE CONCERNANT L'INSTALLATION
- L'installation doit être effectuée par un installateur agréé et dans le respect
des prescriptions en vigueur.
- Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier
de l'installation électrique et être remis aux nouveaux propriétaires
éventuels. Des exemplaires supplémentaires peuvent être obtenus sur
le site Web ou auprès du service support de Niko. Sur le site Web de
Niko, vous trouverez toujours le mode d'emploi le plus récent du produit.
- Il y a lieu de tenir compte des points suivants pendant l'installation (liste
non limitative) :
- les lois, les normes et les réglementations en vigueur.
- l'état de la technique au moment de l'installation.
- ce mode d'emploi qui stipule uniquement des dispositions générales
et doit être lu dans le cadre de toute installation spécifique.
- les règles de l'art.
Ce produit est conforme à l'ensemble des directives et règlements
européens applicables. Le cas échéant, vous trouverez la déclaration CE
de conformité relative à ce produit sur le site www.niko.eu.
7. SUPPORT DE NIKO
En cas de doute ou si vous voulez échanger le produit en cas de défaut
éventuel, veuillez prendre contact avec votre grossiste ou avec le service
support de Niko :
• Belgique : +32 3 778 90 80
• France : +33 820 20 66 25
Vous trouverez les coordonnées et de plus amples informations sur le site
www.niko.eu, sous la rubrique "Aide et conseils".
8. DISPOSITIONS DE GARANTIE
- Le délai de garantie est de quatre ans à partir de la date de livraison. La
date de la facture d'achat par le consommateur est considérée comme
la date de livraison. En l'absence de facture, la date de fabrication est
valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout défaut de
conformité, dans un délai maximum de deux mois après constatation.
- En cas de défaut de conformité, le consommateur peut uniquement
prétendre à la réparation gratuite ou au remplacement gratuit du produit,
selon l'avis de Niko.
- Niko ne peut être tenu pour responsable d'un défaut ou de dégâts résultant
d'une installation fautive, d'une utilisation impropre ou négligente, d'une
commande erronée, d'une transformation du produit, d'un entretien
contraire aux consignes d'entretien ou d'une cause externe telle que de
l'humidité ou une surtension.
- Les dispositions contraignantes de la législation nationale ayant trait à la
vente de biens de consommation et à la protection des consommateurs des
différents pays où Niko procède à la vente directe ou par l'intermédiaire
d'entreprises sœurs, de filiales, de succursales, de distributeurs, d'agents
ou de représentants fixes, prévalent sur les dispositions susmentionnées.
2 ou 1 x 2,5 mm 2
2
R,L
PM005-70400R14364
