4

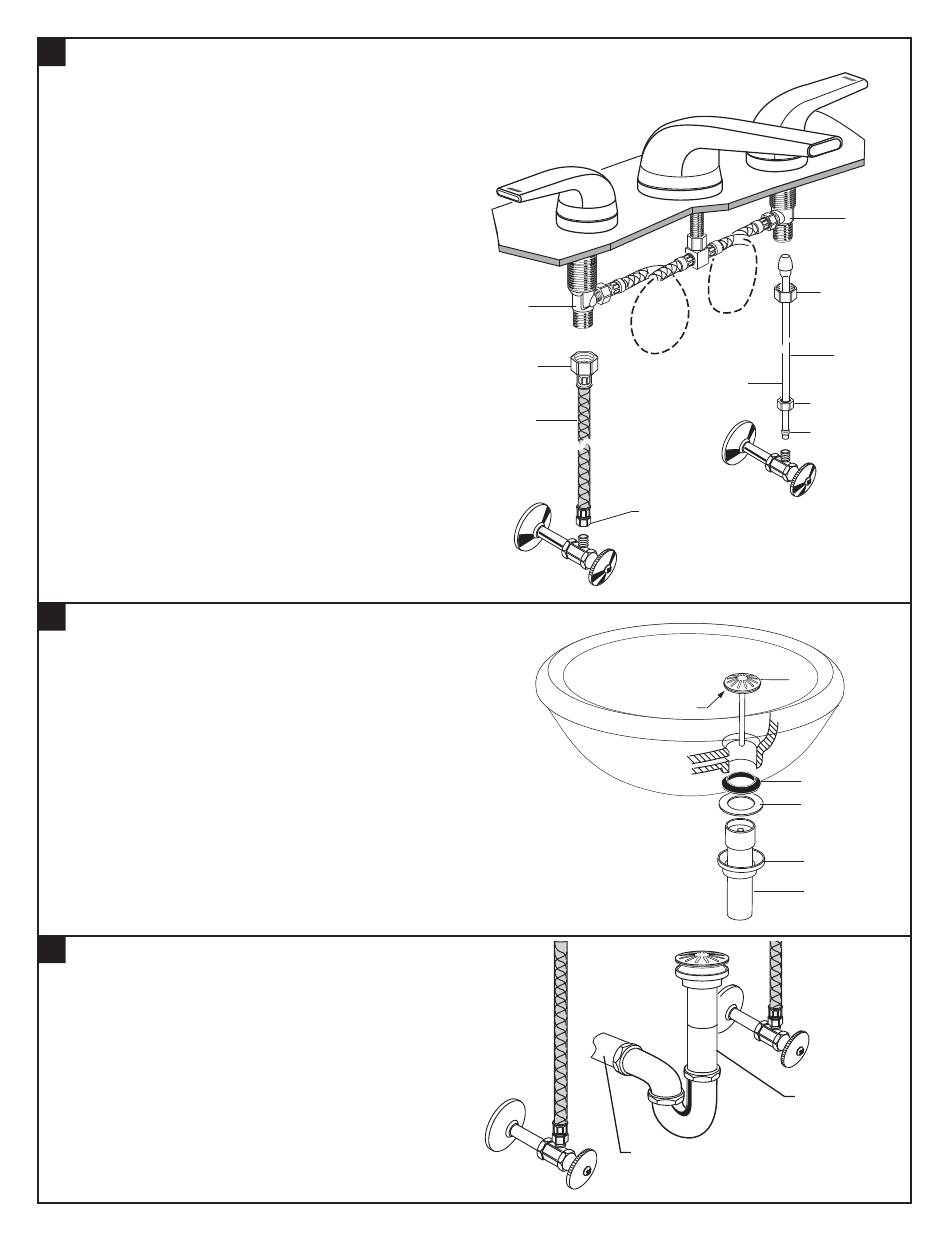

RACCORDER LES ALIMENTATIONS D'EAU ET LA SORTIE DE VIDANGE
REMARQUE : LES TUBES D'ALIMENTATION FLEXIBLES OU LES TUYAUX
ARRONDIS DOIVENT ÊTRE ACHETÉS SÉPARÉMENT.
• Brancher l'alimentation en eau aux CORPS DE VANNE (1,1A)
avec les TUBES D'ALIMENTATION FLEXIBLES IPS DE 1
3 mm (1/2 po) (2) ou les TUYAUX ARRONDIS DE 9,5 mm
(3/8 po) DE DIAM. EXT. (3). Utiliser une clé à molette pour
serrer les raccords. Ne pas trop serrer. Faire attention de
ne pas plier l'alimentation en cuivre lorsqu'elle est courbée.
Utiliser un coupe-tube pour la couper à la bonne longueur.
• Brancher l'alimentation en eau CHAUDE à l'entrée de la TIGE
gauche et l'alimentation en eau FROIDE à celle de la TIGE
droite à l'aide d'un produit scellant, des raccords adéquats
et des ÉCROUS DE RACCORDEMENT.
5
INSTALLATION DU DRAIN
• Appliquer un ruban de MASTIC sur le côté inférieur de
la COLLERETTE DU CORPS DE DRAIN (1).
• Insérer le CORPS DE DRAIN (1) vers le bas par le lavabo.
• Assembler le JOINT (2), la RONDELLE (3) et le
CONTRE-ÉCROU (4) sur le CORPS DE DRAIN (1).
Visser fermement le CONTRE-ÉCROU (4).
• Fixer la PIÈCE DE RACCORDEMENT (5) au CORPS DE DRAIN (1).
6
RACCORDER LE DRAIN
• Raccorder le raccord droit de vidange de 3,17 cm
(1-1/4 po) de diam. ext. de l'ÉVACUATION
MÉCANIQUE sur la sortie de vidange.
1
FILETS DE
1,27 CM (1/2 PO)
TUYAUX ARRONDIS DE
2
ALIMENTATIONS
FLEXIBLES
EAU
CHAUDE
- 9 -
0,95 CM (3/8 PO)
DE DIAM. EXT.
EAU
FROIDE
RACCORD DE
COMPRESSION DE
9,5 MM (3/8 PO)
1
MASTIC
2
3
4
5
RACCORD DE
VIDANGE DE
31,7 MM (1-1/4 PO)
DE DIAM. EXT.
SORTIE DE
VIDANGE
M965816 FR Rev. 1.3 (4/18)
1A
ÉCROU DE
SERRAGE
3
BOULON DE
COMPRESSION
ROBINET DE
BRANCHEMENT
