INSTRUCTIONS D'INSTALLATION
DXV Modulus
Robinets de lavabo espacés
Modèles D35120802, D35120802RB
Modèles D35120822, D35120822RB
Nous vous remercions d'avoir choisi la marque DXV.
Avant de commencer, veuillez lire ces instructions
attentivement pour vous assurer que votre installation
s'effectue sans problème.
OUTILS ET MATÉRIAUX RECOMMANDÉS
La procédure nécessite généralement l'utilisation d'outils et de matériel courant, disponibles dans les quincailleries et
magasins d'articles de plomberie. Il est indispensable de disposer des outils et du matériel avant d'entreprendre le travail.
Coupe-tube
Pince multiprise à crémaillère

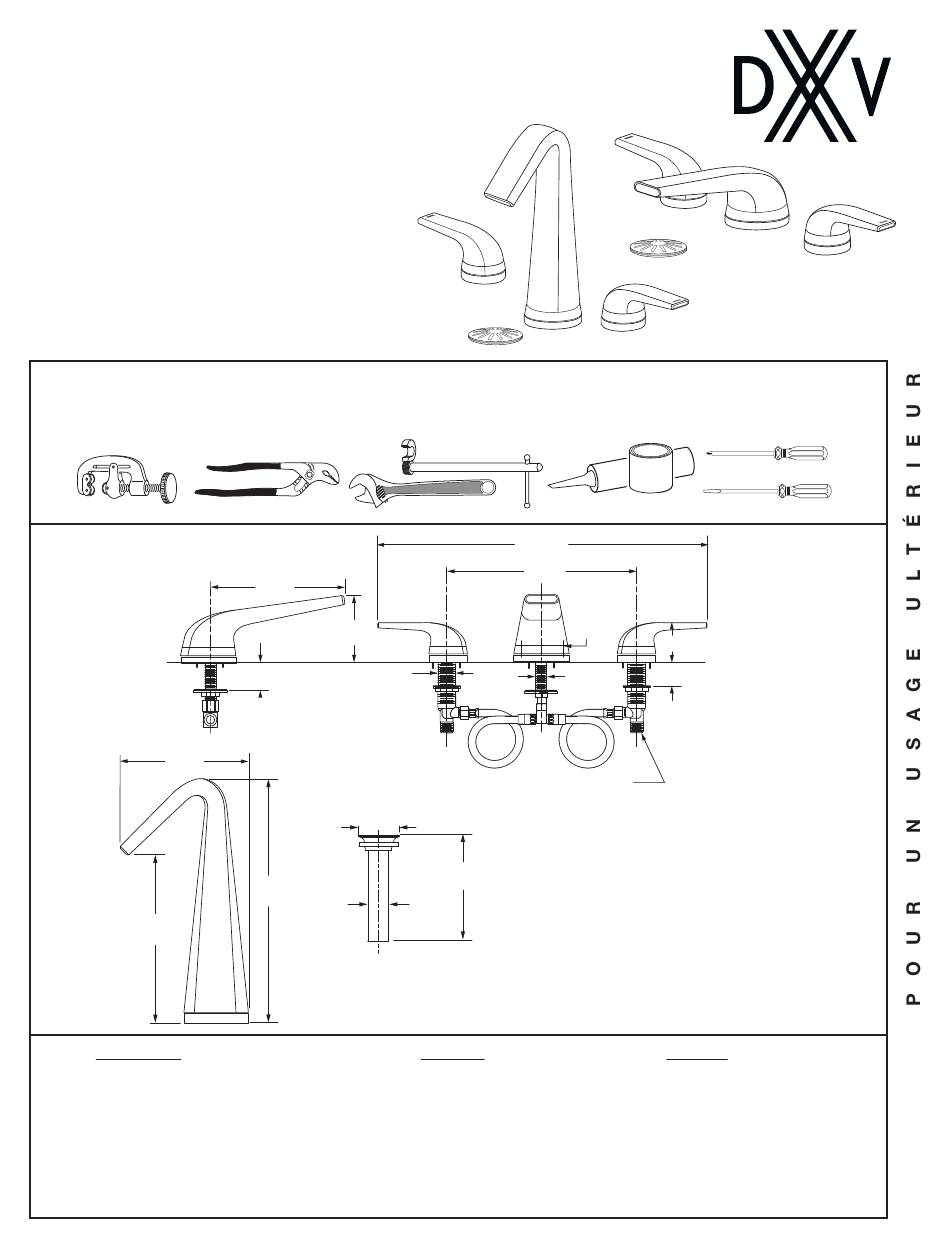

DIMENSIONS D'AJUSTEMENT:
• Pour référence
D35120822
110 mm
(4-3/8 po)
144 mm
(5-5/8 po)
Aux États-Unis:
DXV
One Centennial Avenue
Piscataway, New Jersey 08855
Attention: Directeur du service à la clientèle.
Les personnes résidant aux États-Unis
peuvent commander l'information de garantieen
composant le numéro
sans frais : (800) 227-2734
www.DXV.com
Les noms de produits indiqués ci-dessus sont des marques de commerce d'AAmerica, Inc.
© AS America, Inc. 2018
MC
Clé à molette
130 mm
(5-1/8 po)
(80 mm)
3-1/8 po
38 mm MAX
27 mm
(1-1/2 po)
DE DIAM.
(1-1/16 po)
60 mm
2-3/8
(
po)
210 mm
(8-1/4 po)
32 mm
de DIAM.EXT.
(1-1/4 po)
Clé à robinet de montée
Mastic de plombier ou calfeutre
368 mm
(14-1/2 po)
203 mm
(8 po
D35120802
70 mm
DE DIAM.
(2-3/4 po)
22 mm
DE DIAM.
(7/8 po)
RACCORDS :
• TUBES D'ALIMENTATION FLEXIBLES PS DE 1/2 PO
• TUYAUX ARRONDIS DE 3/8 PO DE DIAM. EXT.
131~195
mm
5-3/16~7-11/16
(
po)
Au Canada:
DXV
5900 Avebury Road
Mississauga, Ontario
L5R 3M3
Canada
Numéro sans frais : 1-800-387-0369
Local: 905-306-1093
Fax: 1-800-395-1498
www.DXV.ca
- 7 -
D35120802
D35120822
Tournevis à pointe cruciforme
Tournevis lame plate
45 mm (1-3/4 po)
1-1/4" MAX.
(32 mm)
REMARQUE : LES TROUS DE
MONTAGE ONT UN DIAMÈTRE
DE 35 mm (1-3/8 PO)
Au Mexico:
DXV
Via Morelos 330
Col. Santa Clara Coatitla
Ecatepec, Estado de México 55540
Toll Free: 01-800-8391200
www.DXV.mx
M965816 FR Rev. 1.3 (4/18)
