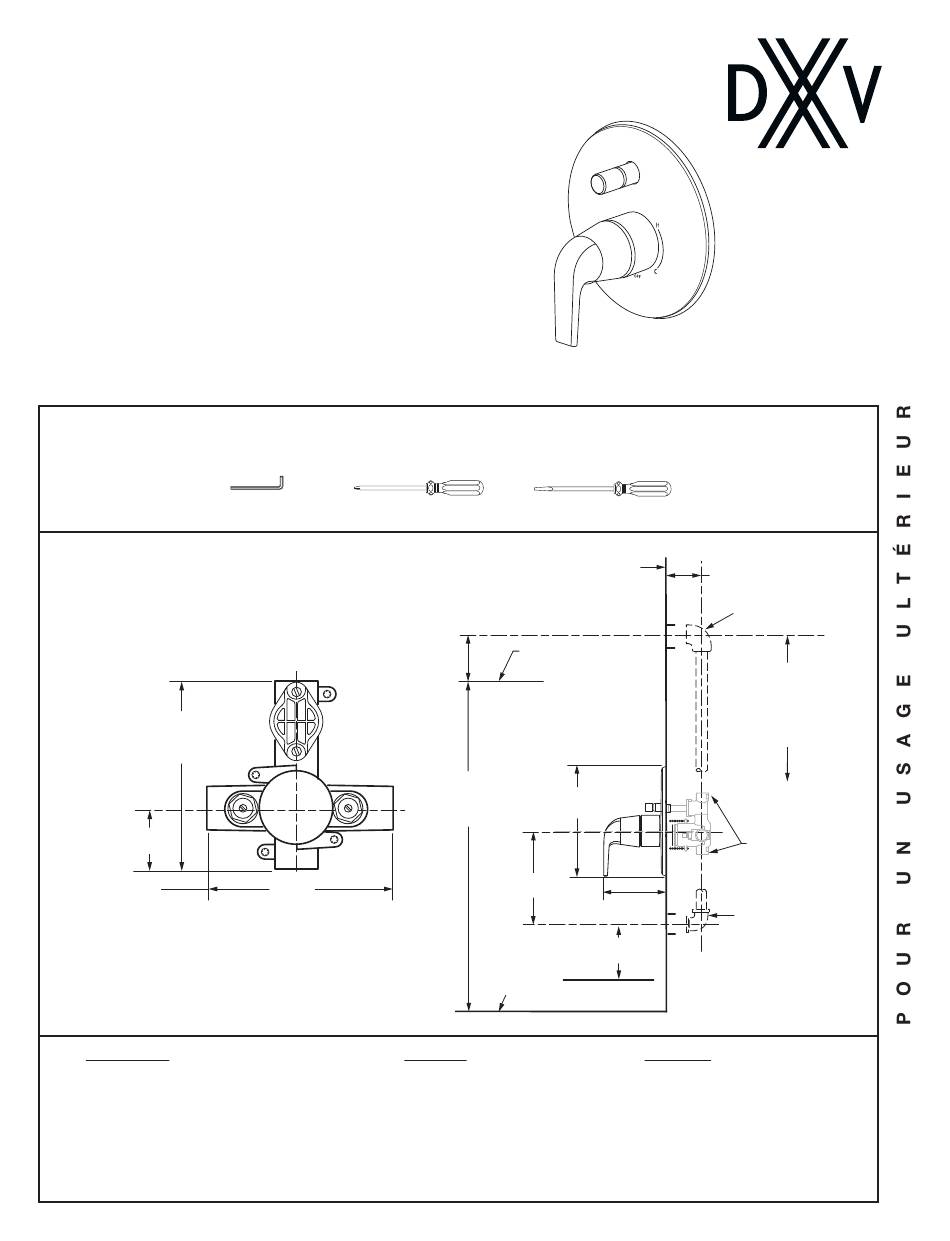

INSTRUCTIONS D'INSTALLATION
DXV Modulus
Nécessaire de vanne de
dérivation pour baignoire/douche
à pression équilibrée
Modèle D35120600
Nous vous remercions d'avoir choisi la marque DXV. Avant de commencer,
veuillez lire ces instructions attentivement pour vous assurer que votre
installation s'effectue sans problème.
OUTILS ET MATÉRIAUX RECOMMANDÉS
La procédure nécessite généralement l'utilisation d'outils et de matériel courant, disponibles dans les quincailleries et
magasins d'articles de plomberie. Il est indispensable de disposer des outils et du matériel avant d'entreprendre le travail.
DIMENSION DE TRIM :
• Pour référence
SORTIES 13 mm (1/2 po) NPT
149 mm
(5-7/8 po)
ENTRÉES FILETÉES
(ARRÊTS)
44 mm
(1-3/4 po)
ENTRÉES
Aux États-Unis:
DXV
One Centennial Avenue
Piscataway, New Jersey 08855
Attention: Directeur du service à la clientèle.
Les personnes résidant aux États-Unis
peuvent commander l'information de garantieen
composant le numéro
sans frais : (800) 227-2734
www.DXV.com
Les noms de produits indiqués ci-dessus sont des marques de commerce d'AAmerica, Inc.
© AS America, Inc. 2017
MC
Clé hexagonale
Tournevis à pointe cruciforme
(fournie)
140 mm
(5-1/2 po)
Tournevis lame plate
PARTIE INFÉRIEURE DE
LA POMME DE DOUCHE
1880 mm
(74 po) DE
189 mm
HAUTEUR
(7-7/16 po)
(FACULTATIF)
457 mm (18 po)
FACULTATIF
FOND DE LA BAIGNOIRE
Au Canada:
DXV
5900 Avebury Road
Mississauga, Ontario
L5R 3M3
Canada
Numéro sans frais : 1-800-387-0369
Local: 905-306-1093
Fax: 1-800-395-1498
www.DXV.ca
- 5 -
MUR FINI
41 mm À 83 mm
(1-5/8 po À 3-1/4 po)
I.P.S. de 13 mm (1/2 po)
HAUTEUR FACULTATIVE
PAR RAPPORT AU
PLANCHER FINI
GÉNÉRALEMENT
ENTRE
1 829 et 2 134 mm
(72 po et 84 po)
SHW
« VOIR
L'ILLUSTRATION »
TUB
93 mm
(3-11/16 po)
13 mm (1/2 po) NPT
102 mm
(4 po)
Au Mexique:
DXV
Via Morelos 330
Col. Santa Clara Coatitla
Ecatepec, Estado de México 55540
Numéro sans frais: 01-800-8391200
www.DXV.mx
M965823 FR (4/17)
