1

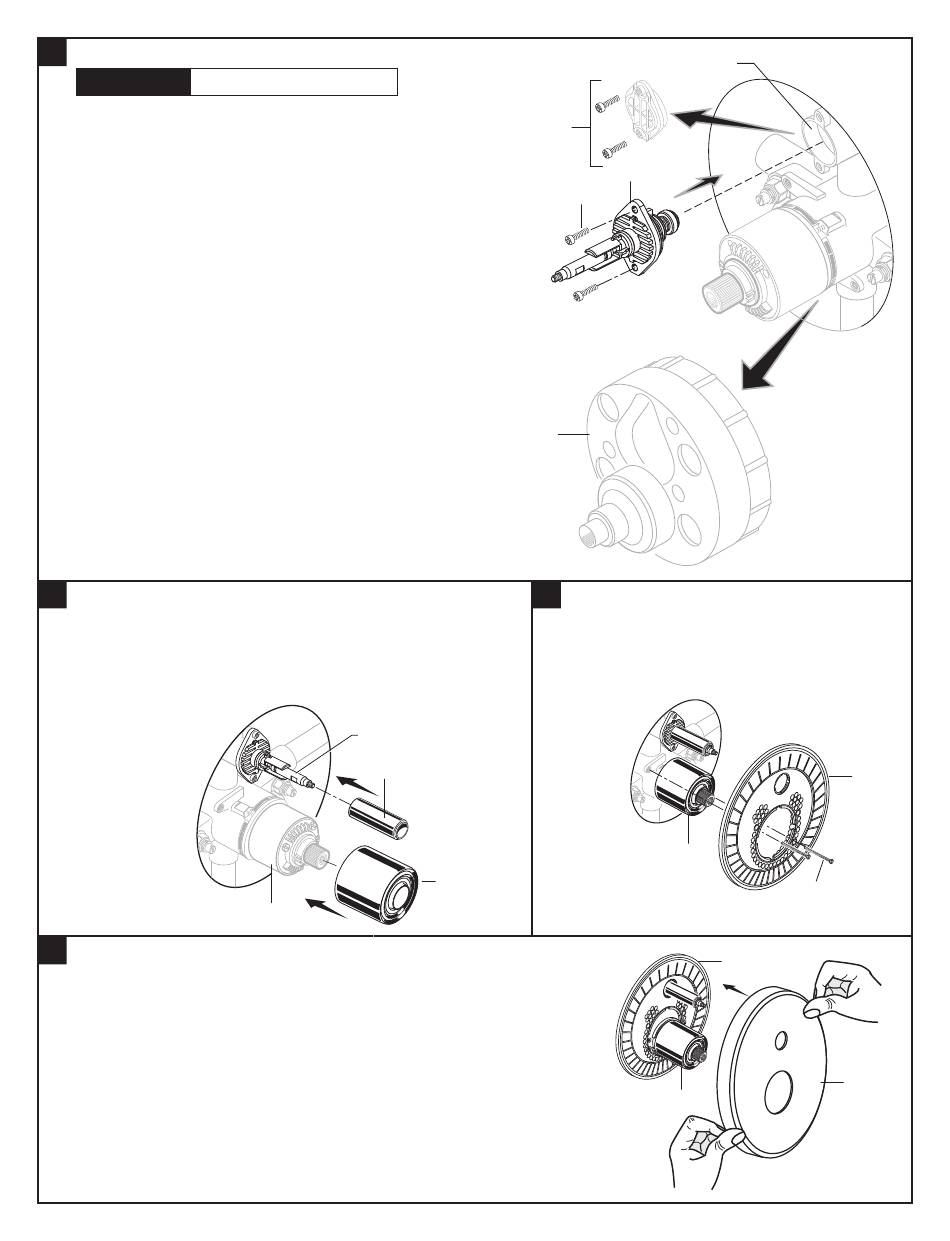

INSTALLER LA VANNE DE DÉRIVATION
Couper l'alimentation d'eau chaude
ATTENTION
et d'eau froide avant de commencer.
• Une fois le carrelage mural installé, enlever le DISPOSITIF DE
PROTECTION (1). Retirer les deux vis qui fixent le COUVERCLE DE
LA VANNE DE DÉRIVATION (2) et retirer le couvercle. Vérifier la surface
intérieure du port de la vanne de dérivation. Le port de la vanne de
dérivation ne doit contenir aucune saleté. Nettoyer si nécessaire.
• Installer la VANNE DE DÉRIVATION (3) avec les VIS (4) retirées du
COUVERCLE DE LA VANNE DE DÉRIVATION (2).
• Actionner LA VANNE DE DÉRIVATION (3). LA VANNE DE
DÉRIVATION (3) doit glisser dans l'appareil et en sortir sans problèmes.
2
INSTALLER LE COUVERCLE DE LA VANNE
DE DÉRIVATION ET LE COUVERCLE DE LA VANNE
• Pousser le CAPUCHON (1) sur la CARTOUCHE DE LA VANNE (2)
jusqu'à ce qu'il repose contre la butée. Pousser le CAPUCHON (3)
sur LA VANNE DE DÉRIVATION (4) jusqu'à ce qu'il repose
contre la butée.
3b
• Figure 2. Installer la ROSACE (5) sur le
CAPUCHON (2) et pousser au même niveau
que le mur fini. La rosace (6) s'enclenchera
sur le SUPPORT DE LA ROSACE (1).
4
3
1
2
VANNE DE DÉRIVATION
2
3
4
1
3a
INSTALLER LA ROBINETTERIE
• Figure 1. Enfoncer le SUPPPORT DE LA
ROSACE (1) sur le CAPUCHON (2) et fixer au
corps de la vanne à l'aide des VIS (3).
Figure 1.
Figure 2.
- 6 -
PORT DE
2
3
1
5
2
M965823 FR (4/17)
