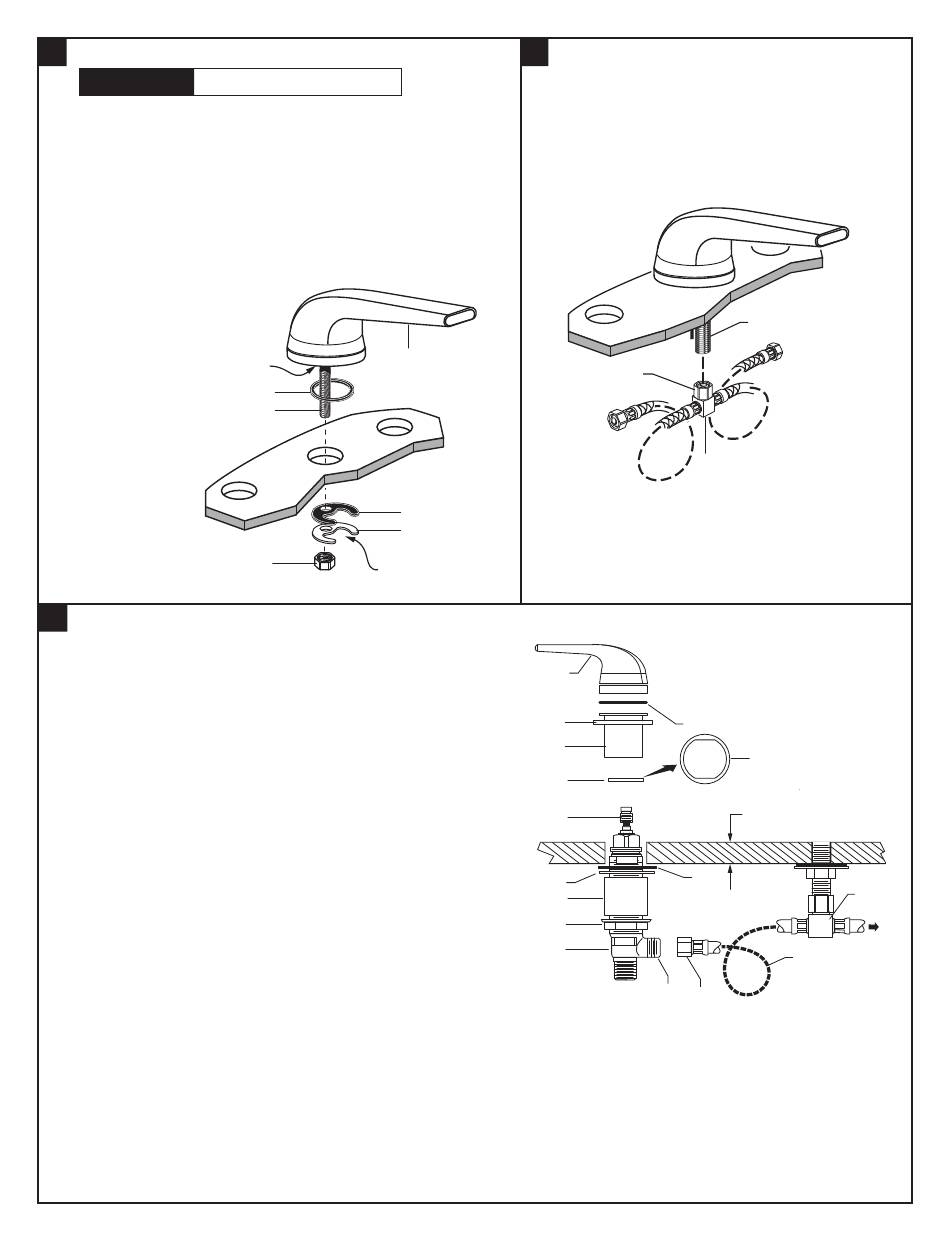

ASSEMBLAGE DU BEC DU ROBINET
Couper l'alimentation d'eau chaude
ATTENTION
et d'eau froide avant de commencer.
• Insérer le BEC DU ROBINET (1) dans le trou central, en vérifiant
que la RONDELLE D'ÉTANCHÉITÉ (2) repose bien dans la rainure
de la BASE DU BEC DU ROBINET (3).
• Introduire la RONDELLE DE CAOUTCHOUC (4), la RONDELLE
EN LAITON (5) et l'ÉCROU AUTOBLOQUANT (6) dans la TIGE
DU BEC DU ROBINET (7) par le dessous du lavabo. Vérifier que
le BEC DU ROBINET (1) est centré dans l'orifice de
montage et que la fente de la RONDELLE EN LAITON (5)
est orientée vers l'avant du lavabo.
• Serrer fermement l'ÉCROU
AUTOBLOQUANT (6).
3
INSTALLER LES CORPS DE VANNE
• Déballer l'assemblage de la vanne et retirer la POIGNÉE (9).
Dévisser la BRIDE (8) en les retirant du CORPS DE
LA VANNE (2).
• Visser l'ÉCROU AUTOBLOQUANT (1) sur la partie inférieure du
CORPS DE LA VANNE (2). Vérifier que l'ESPACEUR (3), la RONDELLE
EN LAITON (4) et la RONDELLE DE CAOUTCHOUC (5) sont installés.
• En passant en dessous de la surface de montage ou en dessous
du lavabo, introduire le CORPS DE LA VANNE (2) à travers le trou
de montage.
Remarque : le CORPS DE LA VANNE identifié chaud est
installé dans le trou de montage de gauche et le CORPS
DE VANNE identifié froid est installé à droite lorsqu'on fait
face au raccord. L'épaisseur maximale de la surface de montage
est de 44,5 mm (1 3/4 po).
• Installer l'ANNEAU DE BUTÉE (6) sur le CORPS DE LA VANNE (2)
s'il n'est pas en place. Installer la RONDELLE (7) sous la BRIDE (8).
• Visser la BRIDE (8) au même niveau que l'ANNEAU DE BUTÉE (6).
• Aligner le CORPS DE LA VANNE (2) et par le dessous, serrer l'ÉCROU
AUTOBLOQUANT (1) afin de fixer le CORPS DE LA VANNE (2).
INSTALLER LES MANETTES
• Mettre les VANNES en position fermée. Aligner les POIGNÉES (9) comme illustré ou comme désiré et installer dans
TUYAU DE CARTOUCHE (10). Assurez-vous que le joint torique (14) est bien placé dans la rainure de base de la poignée.
RACCORDEMENTS DE TUYAU
• Serrer l'ÉCROU DE RACCORDEMENT (11) du TUYAU D'ALIMENTATION (13) sur la SORTIE (13) pour rendre
le raccordement étanche.
Important : courber les TUYAUX D'ALIMENTATION (17) comme illustré pour éviter de les plier.
1
3
4
7
4
5
6
FENTE
2
ASSEMBLAGE DU RACCORD EN T
• Visser le CORPS DU RACCORD EN T (1) et
l'ÉCROU DE RACCORDEMENT (2) sur la TIGE
DU BEC DU ROBINET (3). Serrer avec les clés.
2
9
7
8
6
10
4
3
1
2
EAU
CHAUDE
- 8 -
3
1
14
ANNEAU DE BUTÉE
35 mm (1-3/8 po) MAX.
5
13
12
11
M965816 FR Rev. 1.3 (4/18)
