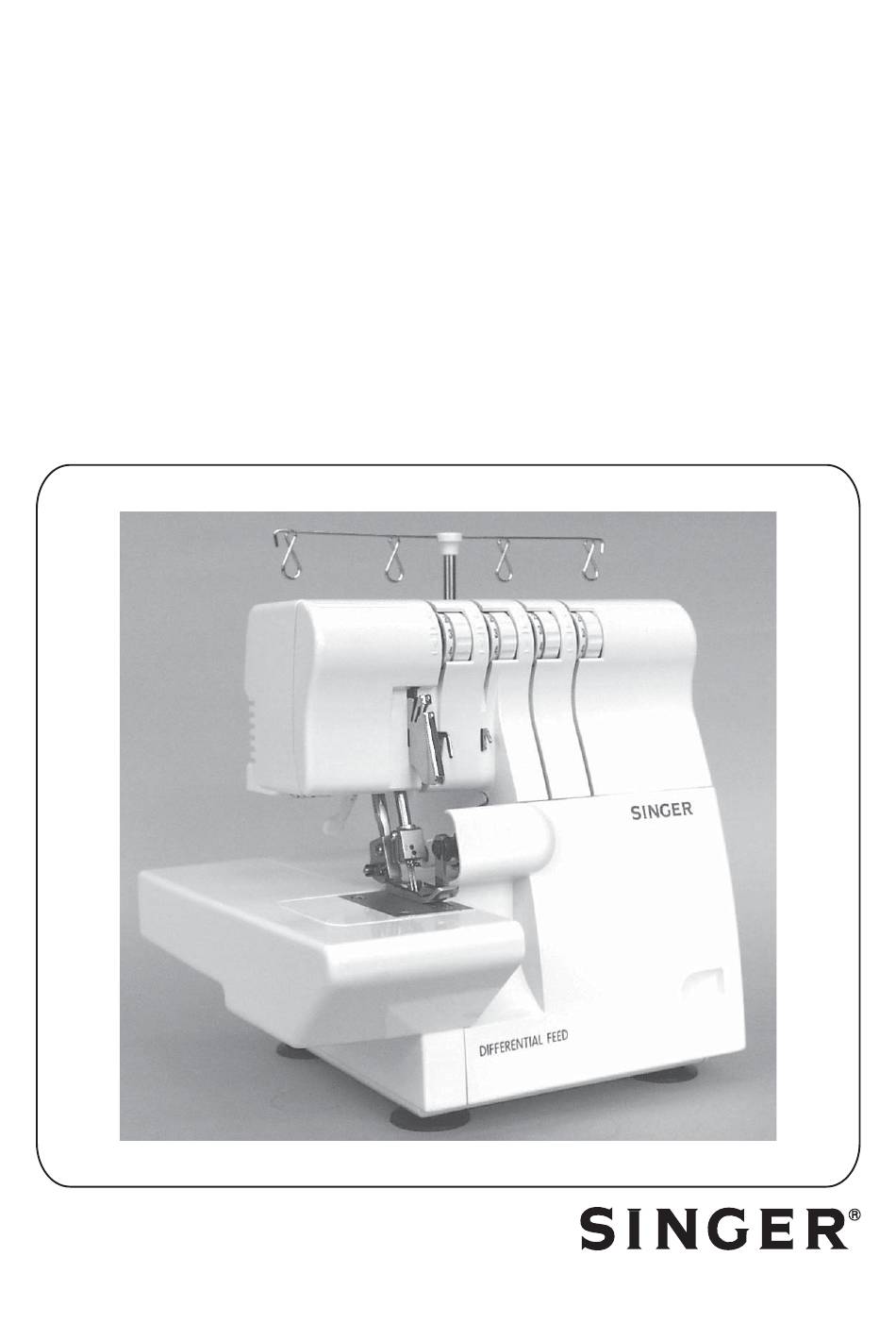

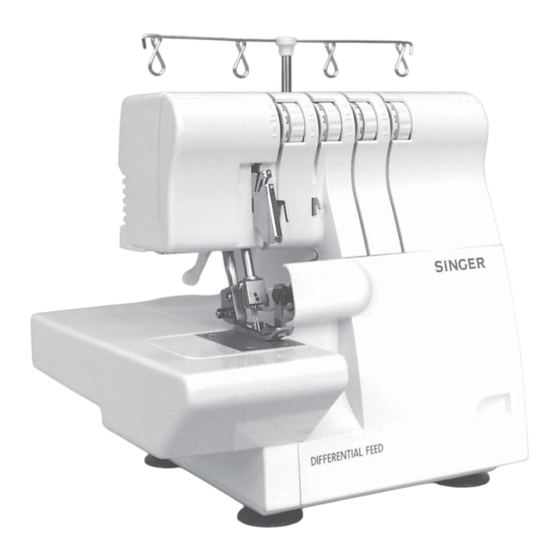

- Page 1 SH644 (SURJETEUSE 3.4 FILS ) SH654 ((SURJETEUSE 3.4 FILS ENTRAINEMENT DIFFERNTIEL) BROCHURE D’INSTRUCTIONS...
-
Page 5: Table Des Matières
SOMMAIRE Page Page 1. Tableau des points ..........5 21. Réglage de tension conseillés ......29 2. Tableau de réglage des points ......6 3. Accessoires ...........7 4. Aiguilles ............7 ........31 5. Parties principales ...........8 4) Point de faux-safety ultra extensible à 4 fils ..32 6. -
Page 6: Tableau Des Points
1. TABLEAU DE POINTS Cette machine peut réaliser différents types de points en combinant les différentes possibilités de positions d’aiguille, de méthodes d’enfilage, de réglages de la tension du fil. Page de Type de point référence Ce point à 3 fils et 1 aiguille est utilisé pour 1. -
Page 7: Tableau De Réglage Des Points
Pour la couture de tissus lourds vous pouvez encore augmenter la largeur du surjet à l’aide de la molette de réglage de la largeur du point.(voir page 21) Largeur du surjet 3.5mm 5.7mm Aiguille utilisée Aiguille de surjet droite Aiguille de surjet gauche Molette de tension Verte Bleue... -
Page 8: Accessoires
644 / 654 1 Jeu d’aiguille 2 Tournevis (petit) 3 Pince 4. INFORMATION SUR LES AIGUILLES Aiguille Singer N 2022 Les aiguilles SINGER #2022 sont fournies avec la machine. 80/11 Tailles peuvent être utilisées. disponibles 90/14... -
Page 9: Parties Principales
5. PARTIES PRINCIPALES 1. Guide-fil 2. Poignée 3. Molette de tension du fil de l’aiguille de gauche (bleue) 4. Molette de tension du fil de l’aiguille de droite (verte) 5. Molette de tension du fil du boucleur en haut (orange) 6. -
Page 10: Comment Ouvrir Le Cache-Boucleurs
6. COMMENT OUVRIR LE CACHE- BOUCLEURS Attention! Positionnez L’interrupteur marche-arrêt sur"0". Poussez le cache vers la droite le plus loin possible (1). Attention! Vérifiez que le cache-boucleurs est bien férme lorsque vous cousez. 7. PARTIES PRINCIPALES DERRIERE LE CACHE-BOUCLEURS 1. Boucleur supérieur 2. -
Page 11: Préparation Pour L'enfilage
INFORMATION SUR LA PRISE POLARISEE (SEULEMENT POUR LES ETATS-UNIS ET LE CANADA) Cet appareil a une prise polarisée (une lame plus large que l’autre) Pour éviter le risque du choc électrique, cette prise est destinée à la prise de courant polarisée. Si la fiche ne correspond pas à la prise de courant, l’inverser, si elle n’entre toujours pas, contactez un électricien qualifié... -
Page 12: Comment Retirer Et Inserer Les Aiguilles
10. COMMENT RETIRER ET INSERER LES AIGUILLES Pour retirer les aiguilles Attention! Vérifiez que la prise de courant soit bien débranchée avant de retirer les aiguilles. aiguilles soient en position haute. Comment insérer les aiguilles Attention! Vérifiez que la prise de courant soit bien débranchée avant de remettre en place les aiguilles. -
Page 13: Enfilage De La Machine
11. ENFILAGE DE LA MACHINE Schéma d’enfilage rapide. Explication des codes couleurs Enfilage correct de la machine Attention! fils 1. -
Page 15: Enfilage Du Boucleur Inférieur
2) Enfilage du boucleur inférieur de 1 à 9. -
Page 17: Aiguille Droite(Verte)
3) Enfilage de l’aiguille droite (Verte) 1 à 8. -
Page 19: Aiguille Gauche(Bleue)
4) Enfilage de l’aiguille gauche (bleue) 1 à 7. -
Page 21: Comment Changer De Fils En Les Nouant
12. COMMENT CHANGER DE FILS EN LES NOUANT... -
Page 22: Longueur De Point
13. COMMENT REGLER LA LONGUEUR DE POINT 14. COMMENT REGLER LA LARGEUR DU SURJET... -
Page 23: Bouton De Réglage De La Largeur Du Point
Bouton de réglage de la largeur du point Attention! Avant de procéder à des reglages vérrifiez que l’interrupteur marche-arrêt soit sur "0" Pour faciliter les réglages, ouvrez le cache-boucleurs. à la droite et en même temps tourner le bouton vers I'arrièrere pour 3.5 / outlet régler la largeur de la couture.Utliser les marques (A la sortie de l’usine) - Page 24 16. ENTRAINEMENT DIFFERENTIEL Surjet resserré...
-
Page 25: Surjet Étiré
Surjet étiré... -
Page 26: Comment Utiliser Le Couteau Mobile
17. COMMENT UTILISER LE COUTEAU MOBILE... -
Page 27: Bras Libre
18. LE BRAS LIBRE (TRAVAIL TUBULAIRE) Cette machine se transforme en machine à bras libre simplement en retirant le plateau avant. Comment retirer le plateau (avant) appuyant sur le bouton (A) sous le plateau. pantalon. -
Page 28: Surjet Standard Et Ourlet Roulotte
19. SURJET STANDARD ET OURLET ROULOTTE Surjet standard l’ourlet roulotté... -
Page 29: Degagement De La Chaînette Et Test De Couture
20. DEGAGEMENT DE LA CHAîNETTE ET TEST DE COUTURE... -
Page 30: Reglages De La Tension Suggeres
21. REGLAGES DE LA TENSION SUGGERES POSITION D’AIGUILLE 1) Surjet 3 fils SELECTEUR DE LA LARGEUR DU DOIGT MAILLEUR LONGUEUR DU POINT 2 ~ 4 Note: * Les tensions sont données seulement à titre indicatif. Fil de boucleur supérieur * Le réglage de tension dépend de: 1) la nature et l’épaisseur du tissu 2) la grosseur de l’aiguille 3) la grosseur, type et nature du fil... -
Page 31: Surjet 3 Fils Plat
2) Surjet 3 fils plat POSITION D’AIGUILLE Note: * Les tensions sont données seulement à titre indicatif. SELECTEUR DE LA LARGEUR DU DOIGT MAILLEUR * Le réglage de tension dépend de: LONGUEUR DU POINT 1) la nature et l’épaisseur du tissu 2 ~ 4 2) la grosseur de l’aiguille 3) la grosseur, le type et nature du fil... -
Page 32: Surjet 3 Fils Bordé
3) Surjet 3 fils bordé POSITION D’AIGUILLE Note: * Les tensions sont données seulement à titre indicatif. SELECTEUR DE LA LARGEUR DU DOIGT MAILLEUR * Le réglage de tension dépend de: LONGUEUR DU POINT 2 ~ 4 1) la nature et l’épaisseur du tissu 2) la grosseur de l’aiguille 3) la grosseur, le type et nature du fil Fil d’aiguille... -
Page 33: Faux Safety Ultra Extensible À 4 Fils
4) Faux safety ultra extensible à 4 fils POSITION D’AIGUILLE Note: * Les tensions sont donnÈes seulement à titre indicatif. SELECTEUR DE LA LARGEUR DU DOIGT MAILLEUR * Le réglage de tension dépend de: LONGUEUR DU POINT 2 ~ 4 1) la nature et l’épaisseur du tissu 2) la grosseur de l’aiguille Fil de boucleur supérieur... -
Page 34: Comment Réaliser Un Ourlet Roulotté
22. COMMENT REALISER UN OURLET ROULOTTE... - Page 35 Note: Pour réaliser un bel ourlet roulotté, enfilez le boucleur supérieur avec un fil mousse et l’aiguille et le boucleur inférieur avec un fil POSITION D’AIGUILLE standard pour les tissus légers. SELECTEUR DE LA LARGEUR DU DOIGT MAILLEUR LONGUEUR DU POINT F ~ 2 Fil de boucleur supérieur 1) Ourlet roulotté...
-
Page 37: Autres Points Et Conseils Couture
23. AUTRES POINTS ET CONSEILS COUTURE Comment réaliser un ourlet décoratif plat Le surjet plat est obtenu en ajustant la tension du fil du surjet 3 fils . Une fois la couture terminée, on écarte la couture pour l’aplatir en tirant sur le tissu. point d’assemblage décoratif ou uniquement comme un point décoratif. -
Page 39: Comment Réaliser Un Ourlet Invisible
Comment réaliser un ourlet invisible La finition et la couture de l’ourlet sont faites en une opération (le surplus du tissu coupé et le bord à vif surjeté). des ourlets dans le jersey et le tricot. Il offre une finition solide, presque invisible. pour un surjet 3 fils étroit. -
Page 40: Comment Tourner À Angle Droit
Comment tourner à angle droit Cutting line Découpez environ 2 cm (51/64inch) de tissu autour du coin, en ligne avec le bord du surjet. 2 cm 2 cm assez pour dégager la chaînette du doigt mailleur de la plaque à aiguille. Note: Le pied presseur ne figure pas sur le dessin pour mieux montrer les détails. - Page 41 Needle position Placement des épingles Attention!
-
Page 42: Comment Renforcer La Couture
Comment renforcer la couture L’insertion d’un ruban dans le surjet permet l’obtention d’une couture plus solide. Passez le ruban sous le pied presseur par l’ouverture sur le devant du pied et le tirer vers l’arrière de la machine. Le ruban est fixé sur votre ouvrage au fur et á mesure de la couture. -
Page 43: Entretien De La Machine
24. ENTRETIEN DE LA MACHINE deux raisons: les pièces du mécanisme. Nettoyage de la machine Attention! Avant de nettoyer la machine débranchez la prise du courant. brosse sèche vers les boucleurs et les couteaux. Note: La brosse est en option. Attention! prise du courant. -
Page 44: Comment Remplacer Le Couteau Fixe
Comment remplacer le couteau fixe Attention! Avant de changer le couteau fixe débranchez la prise du courant. Le couteau fixe doit être changé lorsque la lame est émoussée. Vous pouvez remplacer le couteau fixe vous même en suivant les instructions, toutefois en cas de difficultés, consultez notre service après vente pour les réglages. -
Page 45: Que Faire Si
25. QUE FAIRE SI PROBLEME SOLUTION PAGE Le tissu est mal entraîné - Allonger la longueur du point. - Augmenter la pression du pied presseur pour les tissus lourds. - diminuer la pression pour les tissus légers. L’aiguille se casse - Insérer l’aiguille correctement. -
Page 46: Relation Entre Le Tissu, Le Fil Et L'aiguille
#60-#80 Fils tors: #60-#80 Laine Tetron: #50-#60 #11, #14 Fil mousse nylon Fil mousse tetron La machine est livrée avec une aiguille Singer Cat. No 2022. Il est recommandé de sélectionner l’aiguille en fonction de la matière de votre ouvrage. -
Page 47: Caractéristiques Techniques
1,5mm, surjet normal 3.0-6.7mm(standard:3.5mm) Largeur du surjet Course de la barre à aiguille 27mm Elévation du pied presseur 4.5mm Aiguille ourlet roulotté : Singer Cat.No2022#11 surjet ordinaire : Singer Cat.No2022#11,#14 Modèle 14SH644 14SH654 Nombre de fils Dimensions de la... - Page 48 NOTE:...
