Chauffe-eau à grand volume Mighty Therm
La dalle de béton doit dépasser d'au moins
305 mm (12") sur tous les côtés
Appareil
(vue latérale)
Base pour plancher combustible
Dalle de béton – 102 mm (4") minimum
Toit – Construction en bois et en acier

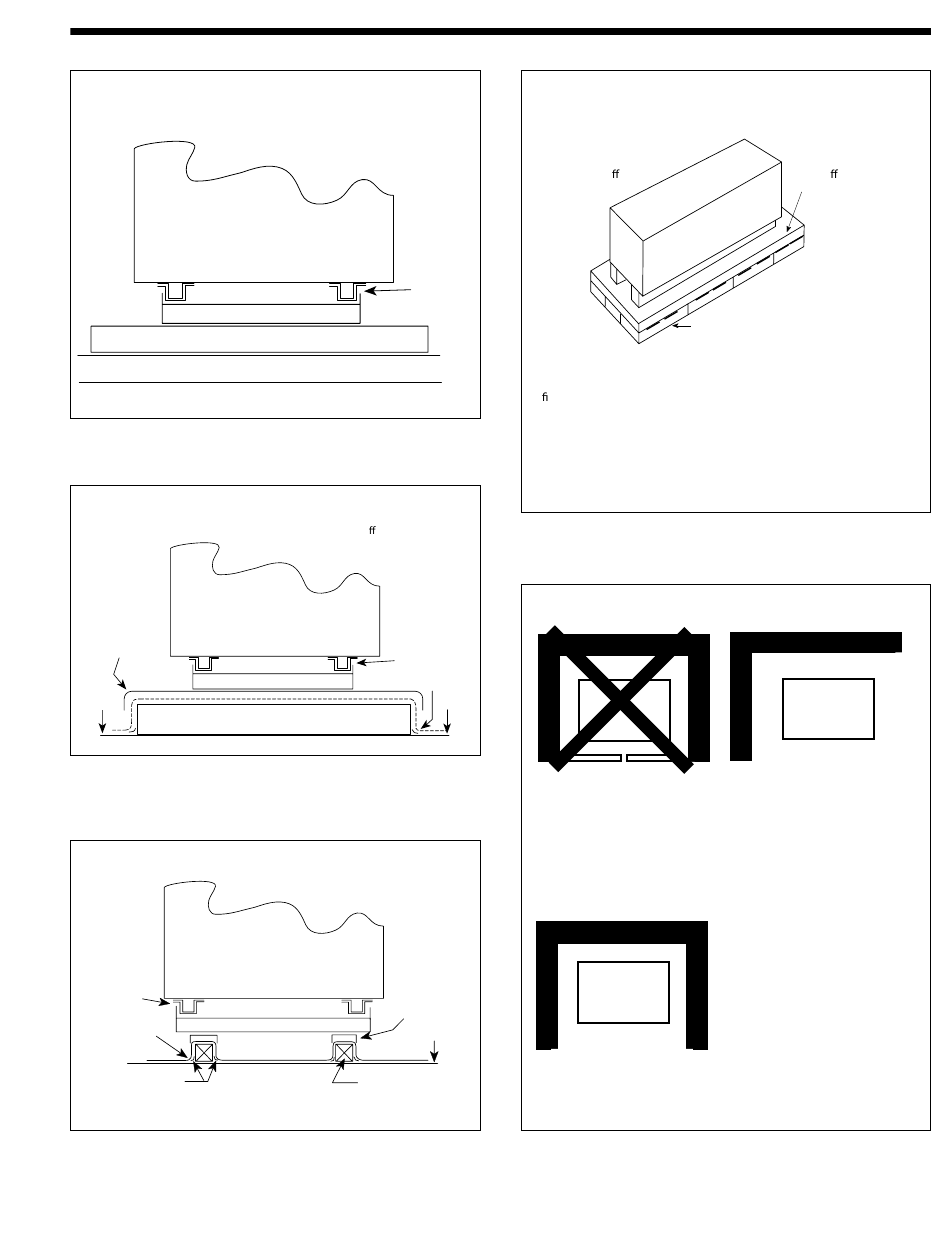

Figure 2. Installation typique de chauffe-eau avec base
pour sols combustibles, exemple A.
La plate-forme de montage doit dépasser d'au moins
305 mm (12") sur tous les côtés du bâti du chau e-eau
Bouchon en
tôle galvanisée
20 GA
Base pour plancher combustible
Toit
Plate-forme de montage surélevée (en bois)
Figure 3. Installation typique de chauffe-eau avec base
pour sols combustibles, exemple B.
(vue de face)
Rail de base
Base pour plancher combustible
Toiture
Solinage
Figure 4. Installation typique de chauffe-eau avec base
pour sols combustibles, exemple C.
Rail de
base
Appareil
(vue latérale)
Rail de base
Solinage
Appareil
Bouchon
en tôle
galvanisée
20 GA
Toit
Limon 4×4
La base doit dépasser d'au moins
305 mm (12") sur tous les côtés
du bâti du chau e-eau
Les parpaings doivent assurer une base solide et être entretoisés
a n de ne pas glisser hors de leur emplacement. Les ouvertures
d'air dans les parpaings doivent être agencées pour assurer une
ouverture dégagée sur toute la largeur ou la longueur de la base.
Figure 5. Installation sur des parpaings ou des carreaux.
Toit
INSTALLATION EN PLACARD
(INTERDIT)
Un placard est toute enceinte à 4
côtés qui est inférieure à 16
volume total de tous les appareils à
gaz à l'intérieur de l'enceinte.
Chauffe-eau
*
Quand la hauteur du plafond dépasse 8 pieds, vous n'êtes autorisé à tenir
compte que de 8 pieds lors du calcul du volume total de l'enceinte.
Figure 6. Installation en alcôve.
Plaque métallique
20 Ga. min. sous la totalité
du chau e-eau
Parpaings ou carreaux
Min. 178 mm (7") de hauteur
Avec ouvertures d'air de 76 mm (3") min.
Chauffe-eau
INSTALLATION DANS UNE PIÈCE
(AUTORISE)
Une pièce est toute enceinte qui est
*
*
au moins 16
fois plus grande que le
fois le
volume total de tous les appareils à gaz
à l'intérieur de l'enceinte.
INSTALLATION EN ALCÔVE
(AUTORISE)
Une alcôve appropriée pour l'ins-
tallation d'un chauffe-eau est une
section restreinte d'une pièce non
séparée de la pièce par une porte
ou une cloison et qui satisfait aux
dégagements minimaux pour les
modèles spécifiques de chauffe-eau
énumérés ci-après.
Page 5
