Scanmaster 2 MKII
Panneau arrière
21) Interface USB
Utilisez la prise pour faire sortir les signaux MIDI via l'interface USB, lorsqu'elle est connectée à une
console de contrôle MIDI.
22) Interrupteur MIDI/DMX
Passer du mode DMX au mode MIDI et vice-versa. Rallumez le Scanmaster pour que le changement
se fasse.
23) RCA AUDIO LINE IN
0,1V~1Vp-p.
24) Prise D B-9
Brancher une console de contrôle externe par étape.
25) Prise de signaux MIDI :
La prise peut être utilisée pour recevoir des données MIDI.
26) Prise de signaux MIDI :
La prise peut être utilisée pour envoyer des données MIDI, lorsqu'elle est raccordée à une console
de contrôle MIDI.
27) Prise de machine à fumée
Branchez une machine à fumée.
28) Prise de signaux DMX 3 broches
Prise pour l'envoi de vos valeurs DMX au scanner DMX ou au pack DMX.
29) Prise d'alimentation C.C.
CC 9 ~12V, 500mA min.
30) ALIMENTATION ON/OFF
Permet d'allumer ou d'éteindre l'appareil.
Installation
Retirez tout le matériel d'emballage du Scanmaster 2 MKII. Veiller à retirer tous les coussinets de mousse
et de plastique. Brancher tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Installation et utilisation
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation corresponde à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de
230 V, ou inversement.
Connectez l'appareil à la source d'alimentation.
Le Scanmaster 2 MKII vous permet de programmer 12 appareils, 16 canaux DMX chacun ; 30 banques
de 8 scènes programmables, 12 reprises de 99 étapes, en utilisant 8 potentiomètres de canal, un joystick
et d'autres boutons. Si vous utilisez le joystick, vous pouvez facilement et précisément contrôler le
mouvement d'un appareil. Il est également possible d'assigner des canaux DMX.
Scènes
Une fois allumé, l'appareil fonctionne en mode manuel et toutes les prises des canaux seront coupées (la
LED d'extinction clignotera). Appuyez sur le bouton BLACKOUT (20) pour allumer la prise de canal.
Appuyez et maintenez enfoncé le bouton PROGRAM (15) pendant 3 secondes jusqu'à ce que la LED
PROG clignote. Cela signifie que vous êtes passé en mode de programmation. Une fois de plus, appuyez
Code produit : 50333
9

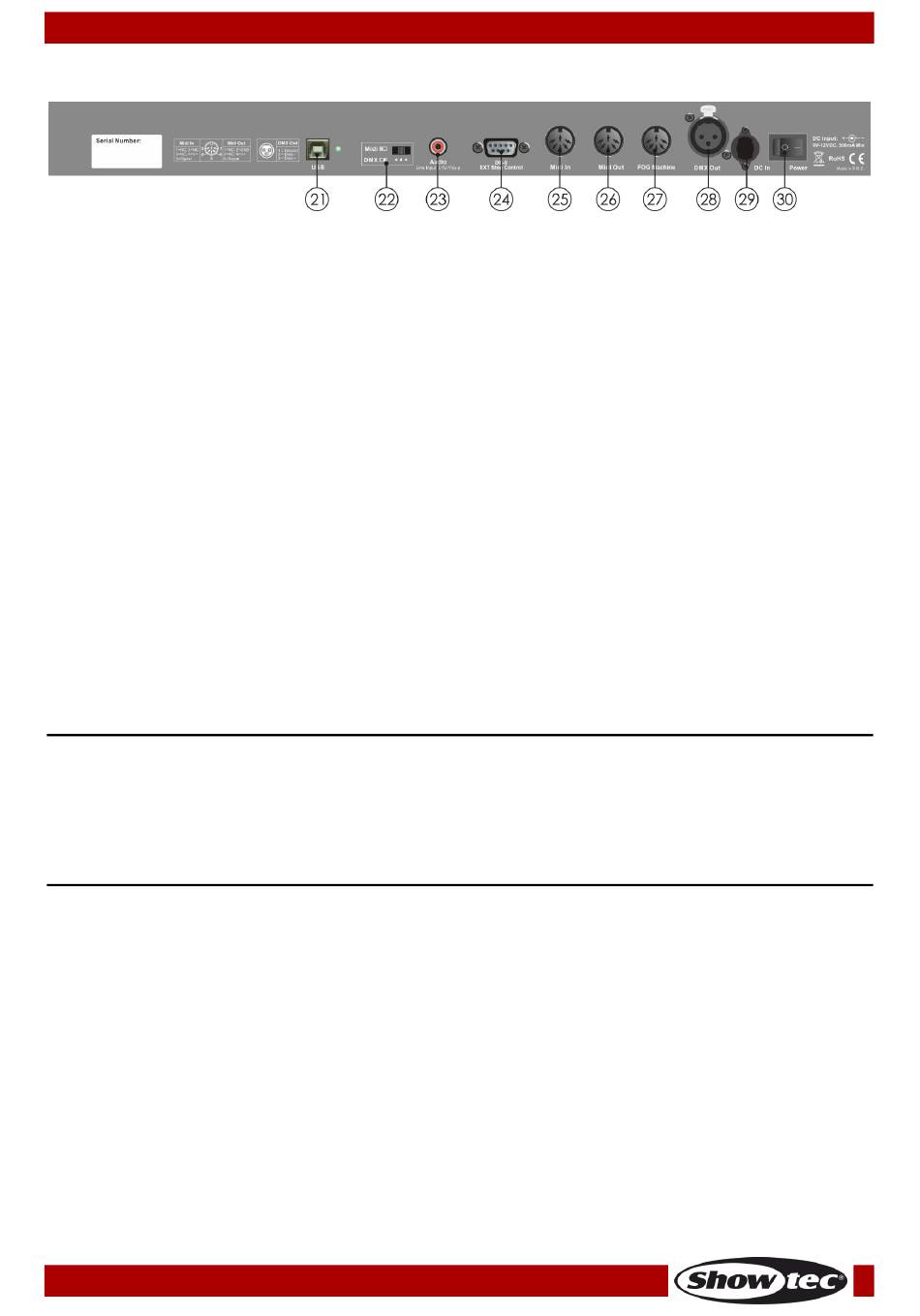

Fig. 02
