- Page 1 MODE D'EMPLOI FRANÇAIS Scanmaster 2 MKII Code produit : 50333 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Scanmaster 2 MKII Table des matières Avertissement ....................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Branchement au secteur ............................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ................................7 Présentation ................................... 7 Panneau arrière ................................9 Installation .................................... - Page 3 Scanmaster 2 MKII Réception de fichiers de vidage ..........................20 Canaux DMX ................................20 Entretien ..................................... 21 Dépannage ....................................21 Spécifications du produit ............................... 22 Remarques ....................................23 Code produit : 50333...
-
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Ce qui vous est livré comprend : Showtec Scanmaster 2 MKII Adaptateur d’alimentation CC Mode d’emploi ... - Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
Scanmaster 2 MKII Conditions d’utilisation Si l’appareil est utilisé d’une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie. Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, un accident, etc. -
Page 7: Instructions De Renvoi
Scanmaster 2 MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description Du Système

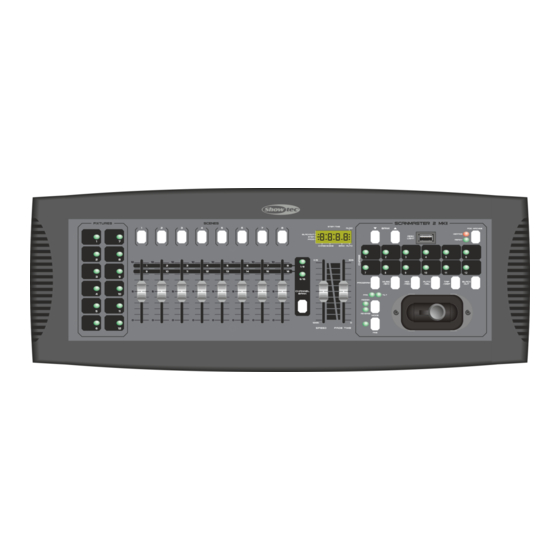

Scanmaster 2 MKII Description du système Caractéristiques Le Scanmaster 2 MKII est une console de contrôle de l’éclairage de Showtec. 192 canaux DMX 8 potentiomètres de fondu et total Potentiomètre de vitesse et potentiomètre de temps de fondu ... - Page 9 Scanmaster 2 MKII 01) Boutons de l’APPAREIL (1 - 12) Pour sélectionner les appareils pour la définition, la programmation ou l' enregistrement. 02) Boutons de SCENE (1 - 8) Appuyez sur les boutons de scène pour charger ou stocker les scènes concernées. Il y a un maximum de 240 scènes programmables.
-
Page 10: Panneau Arrière
Permet d’allumer ou d’éteindre l’appareil. Installation Retirez tout le matériel d’emballage du Scanmaster 2 MKII. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Enregistrement D'une Scène
Scanmaster 2 MKII et maintenez enfoncé le bouton PROGRAM (15) pendant 3 secondes (jusqu’à ce que la LED PROG s’éteigne) pour quitter le mode de programmation. Enregistrement d’une scène 01) Passez en mode de programmation. 02) Vérifiez pour voir si le voyant BLACKOUT n'est pas allumé sur l'écran. S’il l’est, appuyez une fois sur le bouton pour quitter le mode Blackout. -
Page 12: Copier Les Paramètres D'un Scanner
Scanmaster 2 MKII Assurez-vous de sélectionner la même scène au cours des étapes 3 et 6, sinon vous risquez d’enregistrer sur une scène existante. Copier les paramètres d’un scanner Ce réglage vous permet de copier les paramètres d’un scanner à l’autre. -
Page 13: Déclenchement Automatique
Scanmaster 2 MKII 03) Sélectionnez la scène que vous voulez regarder à nouveau, et appuyez sur le bouton SCENE (02) pour regarder la scène. 04) Rappuyez sur le bouton SCENE (02) pour couper la scène. Déclenchement automatique 01) Appuyez sur le bouton AUTO/Del (18). La LED Auto Trigger s’allumera sur l’écran, indiquant que le mode de déclenchement automatique (auto trigger) est allumé. -
Page 14: Supprimer Une Étape
Scanmaster 2 MKII 07) Une fois que vous avez sélectionné la scène que vous souhaitez ajouter, rappuyez sur la touche MIDI / REC (17). Toutes les LED clignotent pour indiquer qu’une nouvelle étape a été insérée dans la reprise. 08) Reprenez les étapes de 3 à 7 jusqu’à ce que toutes les étapes souhaitées aient été ajoutées. -
Page 15: Sélection Du Joystick / Canal
Scanmaster 2 MKII Sélection du Joystick / Canal Configuration du Joystick 01) Appuyez et maintenez enfoncé le bouton PROGRAM (15) jusqu’à ce que la LED s’allume. 02) Appuyez et maintenez enfoncés les boutons MODE et FINE (07/08). La LED correspondante s’allumera. -
Page 16: Supprimer Le Canal Orientation / Inclinaison
Scanmaster 2 MKII Supprimer le canal Orientation / Inclinaison 01) Lorsque vous êtes en mode Assign ou Reverse, appuyez sur la touche FIXTURE associée (01). 02) Appuyez et maintenez enfoncé le bouton MODE (08), puis appuyez sur le bouton AUTO / Del (18) pour supprimer le canal Orientation (Pan) / Inclinaison (tilt). -
Page 17: Contrôle Midi/Dmx
X:NO Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO Le Scanmaster 2 MKII dispose de 2 modes : Mode MIDI (lorsque le commutateur MIDI / DMX (22) est sur MIDI) : Le Scanmaster peut envoyer et recevoir des instructions Note On (voir les graphiques 1, 2 et 3, pages 17-18). -
Page 18: Graphique 1 - Mode Midi (Instructions Note On)
Scanmaster 2 MKII Graphique 1 - mode MIDI (Instructions Note On) N° Note Page Reprise Scènes Appareil Code produit : 50333... -
Page 19: Graphique 2 - Mode Midi (Instructions De Changement De Contrôle)
Scanmaster 2 MKII Graphique 2 - mode MIDI (Instructions de changement de contrôle) Console de Page contrôle n° Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Potentiomètre Graphique 3 - Mode MIDI (Instructions de changement de programme) Programme n°... -
Page 20: Graphique 4 - Mode Dmx (Instructions Note On)
Scanmaster 2 MKII Graphique 4 - Mode DMX (Instructions Note On) Note N° Note N° Reprise Banque Scènes Banque Déclenchement Audio Déclenchement automatique BLACKOUT (extinction) En mode DMX, le Scanmaster allume ou coupe toutes les fonctions si la vitesse est supérieure à 00. -
Page 21: Transfert De Fichiers
File Transfer (transfert de fichiers) permet à l’utilisateur de transférer toutes les informations stockées dans un Scanmaster 2 MKII dans un autre Scanmaster. Vous devez brancher les appareils à l’aide de fils XLR 3 broches. Branchez la prise DMX OUT de l’appareil émetteur sur la prise DMX IN de l’appareil récepteur. -
Page 22: Entretien
L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. Le Showtec Scanmaster 2 MKII ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Débranchez l’alimentation électrique puis nettoyez le couvercle à... -
Page 23: Spécifications Du Produit
Scanmaster 2 MKII Spécifications du produit 192 canaux DMX 8 potentiomètres de fondu et total Potentiomètre de vitesse et potentiomètre de temps de fondu 30 banques de 8 scènes programmables 12 reprises programmables, chaque reprise peut comporter jusqu’à 99 étapes Réglage du temps de fondu &... -
Page 24: Remarques
Scanmaster 2 MKII Remarques Code produit : 50333... - Page 25 Scanmaster 2 MKII Code produit : 50333...
- Page 26 Scanmaster 2 MKII Code produit : 50333...
- Page 27 ©2017 Showtec...
