Manuels Connexes pour SHOWTEC Showmaster 24 MKII
Sommaire des Matières pour SHOWTEC Showmaster 24 MKII

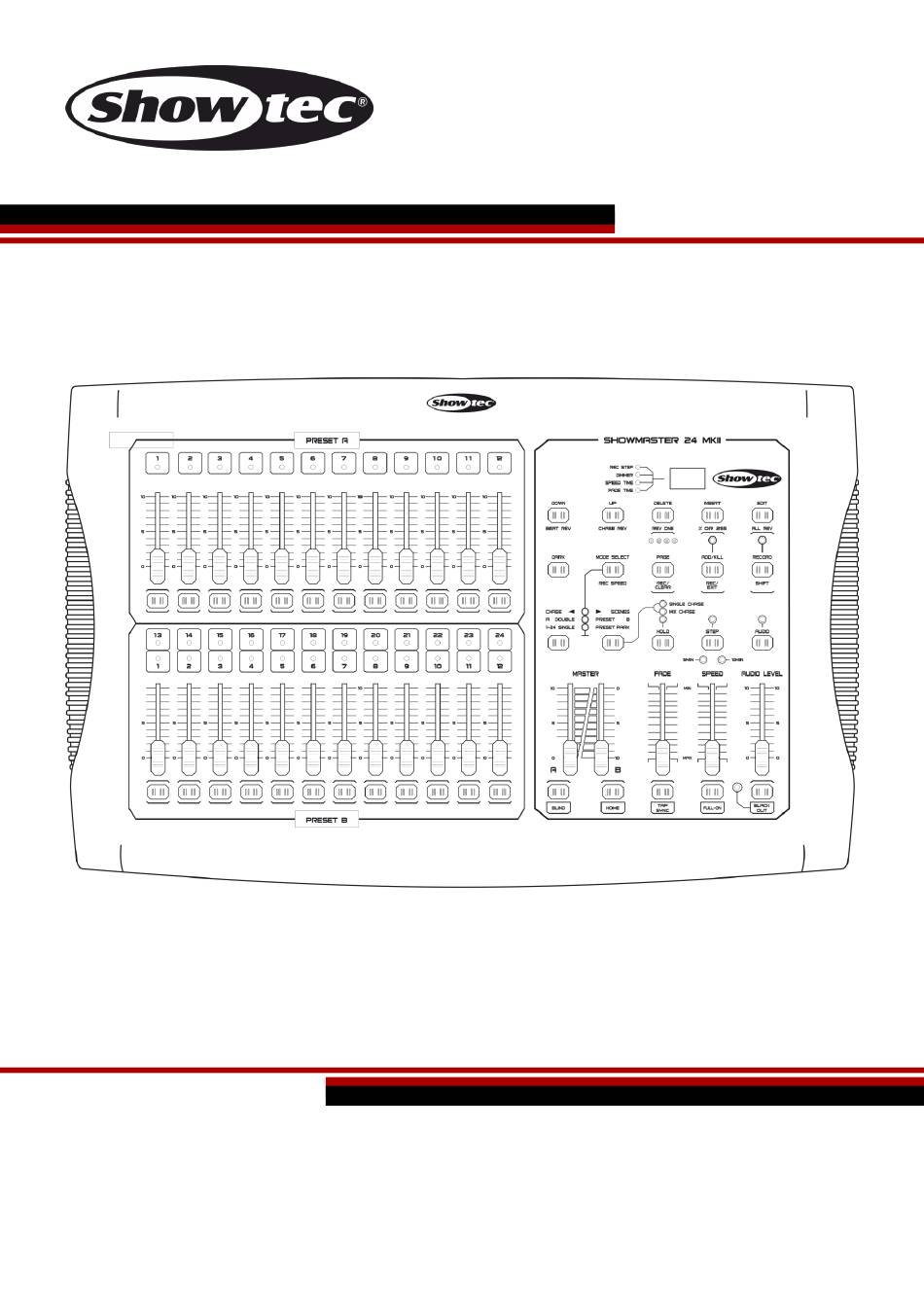

- Page 1 MANUEL FRANÇAIS Showmaster 24 MKII Code commande : 50830 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Showmaster 24 MKII Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Branchement au secteur ............................4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Caractéristiques ................................6 Aperçu .................................... 6 Panneauavant ................................
- Page 3 Showmaster 24 MKII Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le...
- Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 Showmaster 24 MKII Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 0,5 mètre.
- Page 6 Showmaster 24 MKII Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité.
- Page 7 Showmaster 24 MKII Description de l’appareil Caractéristiques Le Showmaster 24 MKII est un contrôleur d’éclairage de Showtec. ● Tension d’entrée : 100 - 240 V, 60 / 50 Hz ● Alimentation : 12-20 V C.C./500 mA ● 24 canaux ●...
- Page 8 Showmaster 24 MKII Panneauavant 01) LED du preset A : ces LED indiquent l’intensité des canaux 1 - 12. 02) Faders de lecture/de canal 1 à 12 : ces faders permettent de contrôler et/ou de programmer l’intensité des canaux 1 à 48.
- Page 9 à une prise stéréo 1/4" standard. Installation Retirez tout le matériel d'emballage du Showmaster 24 MKII. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Installez l’équipement dans un rack de 19 pouces. Branchez tous les câbles.
- Page 10 Showmaster 24 MKII Réglage et fonctionnement Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à celle du produit. N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement.
- Page 11 Showmaster 24 MKII Appuyez sur le bouton Page pour sélectionner une page (1 à 4) pour sauvegarder vos scènes. Appuyez sur le bouton Mode Select pour sélectionner CHASE SCENES. 09) Appuyez sur le bouton Record et maintenez-le enfoncé et appuyez sur le bouton flash d'un canal compris entre 13 et 24.
- Page 12 Showmaster 24 MKII 2. Édition 2.1. Mode édition 01) Passez en mode enregistrement. 02) Appuyez sur le bouton Page pour sélectionner la page contenant la poursuite ou la scène que vous souhaitez modifier. 03) Appuyez sur le bouton Mode Select pour sélectionner CHASE SCENES.
- Page 13 Showmaster 24 MKII 2.3 Modification d’étapes 01) Entrez dans le mode édition. 02) Appuyez sur le bouton Step pour trouver l'étape que vous souhaitez modifier. 03) Appuyez sur le bouton Up ou Down pour augmenter/réduire l'intensité du canal et appuyez plusieurs fois sur le bouton flash correspondant à la scène à...
- Page 14 Showmaster 24 MKII 2.6 Suppression de programmes 01) Passez en mode enregistrement. 02) Appuyez sur le bouton Page pour sélectionner la page contenant le programme que vous souhaitez effacer. 03) Appuyez sur le bouton Record et maintenez-le enfoncé et appuyez deux fois sur le bouton flash correspondant (13-24).
- Page 15 Showmaster 24 MKII 3. Fonctionnement 3.1 Exécution des programmes 01) Appuyez sur le bouton Mode Select pour sélectionner le mode CHASE SCENE. 02) Appuyez sur le bouton Page pour sélectionner la page contenant le programme que vous souhaitez exécuter. 03) Réglez le fader Master B au maximum (vers le bas).
- Page 16 Showmaster 24 MKII 3.2 Exécution d’un programme avec source audio 01) Utilisez le microphone intégré ou branchez la source audio dans le connecteur de la prise audio RCA. 02) Sélectionnez le programme que vous avez créé. 03) Appuyez sur le bouton Audio. Son témoin LED s’allume.
- Page 17 Showmaster 24 MKII 3.4 Fonctionnement d’un programme avec le rythme standard 01) Vérifiez que le mode Audio est désactivé. 02) Appuyez sur le bouton Mode Select pour sélectionner le mode CHASE SCENE. 03) Appuyez sur le bouton Park pour sélectionner le mode Mix Chase. Son témoin LED s’allume.
- Page 18 Showmaster 24 MKII 4. Utilisation du MIDI 4.1 Réglage de l’entrée MIDI 01) Appuyez sur le bouton Record et maintenez-le enfoncé tout en appuyant trois fois sur le bouton flash 1. L'écran affiche « CHI », signalant ainsi que la configuration du canal d'entrée MIDI est disponible.
- Page 19 Showmaster 24 MKII 4.3 Quitter le réglage MIDI 01) Tout en maintenant le bouton Record enfoncé, appuyez sur le bouton Rec Exit pour quitter le réglage MIDI. 4.4 Réception du vidage de fichier MIDI 01) Appuyez sur le bouton Record et maintenez-le enfoncé tout en appuyant trois fois sur le bouton flash 3.
- Page 20 Showmaster 24 MKII 4.6 Implémentation 01) Durant la réception et l’envoi de données MIDI, si aucune réponse n’est reçue après 10 minutes, toutes les scènes et tous les canaux MIDI sont automatiquement mis en pause. 02) Durant la réception et l’envoi du vidage de fichier, le contrôleur cherche ou envoie automatiquement une identification d’appareil de 55H (85), un fichier appelé...
- Page 21 Showmaster 24 MKII 5. Présentation rapide des principales fonctions Inversion de la direction de la scène 01) Inversez la direction de la scène : Appuyez sur le bouton All Rev. Toutes les scènes doivent changer de direction. 02) Inversez la direction de poursuite de tous les programmes à l'aide du contrôle de la vitesse.
- Page 22 Showmaster 24 MKII Affichage du variateur d’intensité 01) L'écran à 3 chiffres affiche le pourcentage de l'intensité ou la valeur absolue DMX. 02) Pour passer d'une valeur en pourcentage à une valeur absolue, appuyez sur le bouton Shift/Record et maintenez-le enfoncé et appuyez sur le bouton % or 0-255 pour basculer entre ces deux types d'affichage.
- Page 23 Showmaster 24 MKII Entretien Le Showtec Showmaster 24 MKII ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité dans un liquide. N’utilisez ni alcool ni solvants.
- Page 24 ©2016 Showtec...
