FRANCAIS
Conformité européenne
Tous les ventilateurs fabriqués et fournis par Vortice
sont conformes à la réglementation CE 2006/95 / CE
(basse tension), 2006/42 / CE (machines), 2014/30 /
UE (compatibilité électromagnétique), 2009/125 / CE
(écoconception). Il est également étendu pour chaque
gamme particulière en conformité avec les normes
spécifiques requises.
Règlements:
- UNE-EN ISO 12100-1: Sécurité
- UNE-EN ISO 12100-2: Sécurité
- EN ISO 13857: Sécurité
- ISO 13852: Sécurité
- UNE 100250 (ISO 12499): Ventilateurs industriels
- ISO 3744: Acoustique
- ISO 1940-1: Vibrations mécaniques
- ISO 10816-1: Vibrations mécaniques
Important: L'étiquette d'évaluation montre toutes les
caractéristiques techniques du ventilateur, y compris
les exigences environnementales et la température
maximale. Selon l'étiquette de classification: N'utilisez
pas ce produit avec d'autres mélanges de gaz ou à
des températures différentes. Quoi qu'il en soit, ce
produit ne peut pas fonctionner dans des conditions
environnementales différentes
l'étiquette de notation).
Identifier la machine
Une étiquette spécifique est fixée sur le corps externe
(panneau externe), pour chaque produit.
L'étiquette indique l'ID du produit et les principales

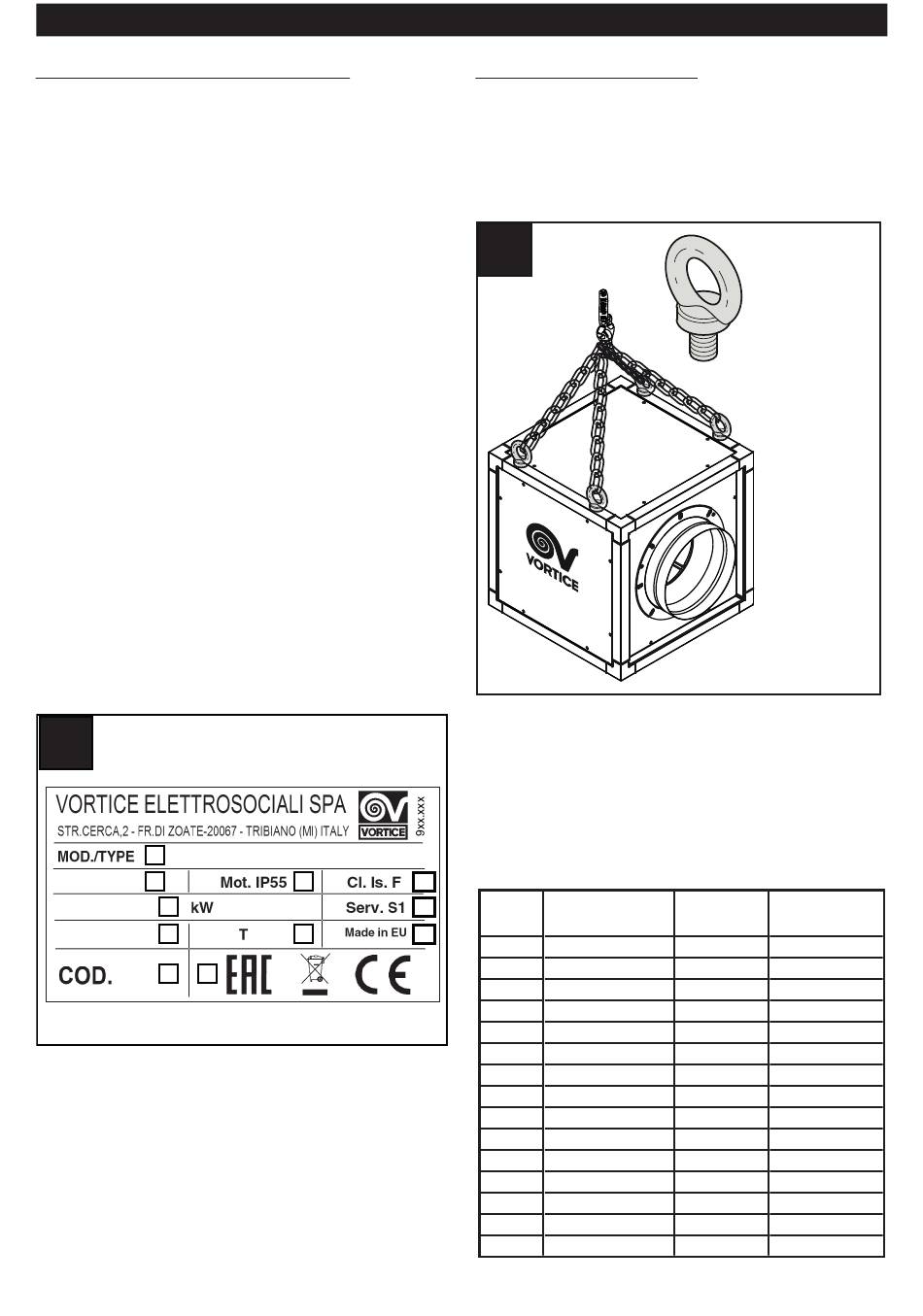

caractéristiques techniques. La figure 1 montre une
plaque d'identification d'échantillon et indice
1 1
1
2
V ~ Hz
3
RPM 4
5 8
1 Type et modèle
2 Alimentation électrique
3 Puissance absorbée
4 Nombre de tours par minute
5 Code produit
6 Protection moteur IP
7 Température maximum ambiante
8 Logos: EAC, CE, poubelle WEEE
9 Classe d'isolation du moteur
10 Fonctionnement continu
11 Made in EU (Europe)
(différentes
6 9
10
7 11
50

Mouvementation

Avant de déplacer l'appareil, assurez-vous que le
l'équipement utilisé a un levage adéquat
capacité. Utilisez un chariot élévateur à fourche et une
palette pour soulever l'appareil. Alternativement, il est
possible de soulever l'appareil avec des boulons à œil,
comme indiqué sur la fig. 2.
2 2
de
L'appareil peut être levé manuellement conformément
avec la législation applicable. En soulevant le appareil,
faites très attention de ne pas endommager le côté
panneaux. Pendant le transport et la manipulation,
l'appareil devrait rester en position verticale et ne doit
jamais être renversé ou penché.
Le poids de chaque modèle est indiqué dans le
tableau présenté dans les tableaux suivants:
la Description
Code
45765 HE SAL 250 EC 23,10
45766 HE SAL 315 4M 31,60
45767 HE SAL 355 4M 38,30
45768 HE SAL 400 4M 49,40
45769 HE SAL 450 4M 63,60
45770 HE SAL 500 4M 103,90
45771 HE SAL 315 EC 31,60
45772 HE SAL 315 4T
45773 HE SAL 355 4T
45774 HE SAL 400 4T
45775 HE SAL 450 4T
45776 HE SAL 500 4T
45777 HE SAL 560 4T
45778 HE SAL 630 4T
45779 HE SAL 710 6T
ø
8
HE 250
HE 315
HE 355
HE 400
HE 450
HE 500
ø
10
HE 560
HE 630
HE 710
Poids net Poids brut
[Kg] [Kg]
26,10
34,60
42,30
53,40
68,60
108,90
34,60
31,50 34,50
38,20 42,20
49,30 53,30
73,60 78,60
109,90 114,9
140,90 146,90
174,40 180,40
231,50 237,50
23
