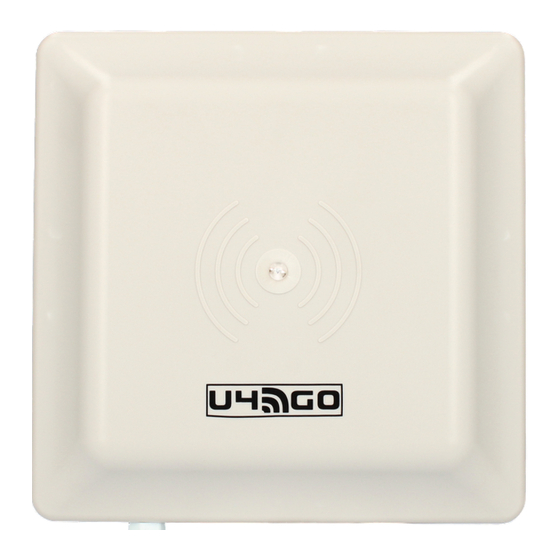

- Page 1 A6U48 - A10U48 Lecteurs UHF longue portée YEAR WARRANTY AES128 ENCRYPTION CHIFFREMENT AES128 A6U48 / A10U48 Mid & Long Range UHF Reader Lecteurs UHF longue portée FR EN...
-
Page 2: Table Des Matières
Lecteurs UHF longue portée Merci pour votre achat et la confiance que vous accordez chez CDVI. 1] PRÉSENTATION DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2] ÉLEMENTS FOURNIS . -
Page 3: Présentation Du Produit
A6U48 - A10U48 Lecteurs UHF longue portée 1] PRÉSENTATION DU PRODUIT Module RF • 2 modes de fonctionnement : • Mode autonome : Gère jusqu’à 7 560 badges UHF et 100 télécommandes • Mode Wiegand (26-, 30- ou 44-bit supporté) : Gestion max des badges UHF et des télécommandes dépend de la capacité... -
Page 4: A6U48 - Schéma De Montage
A6U48 - A10U48 Lecteurs UHF longue portée 3] MONTAGE A6U48 - Schéma de montage A10U48 - Schéma de montage Poteau de montage (En option) Support de Lecteur RF montage Lecteur RF Support en U et Support en L contre plaque 2,2 m Poteau de montage Vis et écrous... -
Page 5: Schéma De Câblage
Buzzer Buzzer mémoire de sauvegarde mémoire de sauvegarde Écran LCD Écran LCD lumineux lumineux CDVI Pull-UP Wiegand Pull-UP Wiegand U4Go J2 ON = 9V J2 ON = 9V P1 P2 P3 P4 J2 OFF = 5V J2 OFF = 5V... -
Page 6: Installation Latéral
Lecteur Distributeur de Support pour installation tickets aérienne Barrière 5] PROGRAMMATION Menu: CDVI Appuyer sur “P3” pendant U4Go 4 secondes pour entrer en Appuyer sur “P1” pour faire programmation ou appuyer défiler vers le haut une fois pour valider la P1 P2 P3 P4 sélection... -
Page 7: Définir Le Mode De Fonctionnement (Sortie)
A6U48 - A10U48 Lecteurs UHF longue portée Menu U4GO RXU4Go CDVI Menu Menu Menu Menu Menu Output Add Tag Del Tag Add Tx Del Tx Menu Settings Menu Menu Menu Menu Menu Exit Info Option Backup Config Les étapes suivantes expliquent en détail les différents menus et leurs configurations. -
Page 8: Supprimer Un Badge Uhf
A6U48 - A10U48 Lecteurs UHF longue portée SUPPRIMER UN BADGE Supprimer des badges un par un Présenter le badge UHF devant le lecteur Menu “Del Tag” puis Menu “Delete Tag” Saisir manuellement le numéro de série “P3” puis “P3” (“P4” pour se déplacer à gauche). m e n u D e l e t e W a i t... -
Page 9: Ajouter Des Télécommandes (Tx)
A6U48 - A10U48 Lecteurs UHF longue portée AJOUTER DES TÉLÉCOMMANDES (TX) Le menu “Add Tx” est préconisé en mode “autonome” UNIQUEMENT. Voir “DÉFINIR LE MODE DE FONCTIONNEMENT (SORTIE)”. Vous pouvez ajouter jusqu’à 100 télécommandes. Une télécommande peut activer soit le relais 1, soit le relais 2. Il y a 3 façons possibles pour enregistrer une télécommande (TX), une par une, associé... -
Page 10: Supprimer Une Télécommande (Tx)
A6U48 - A10U48 Lecteurs UHF longue portée SUPPRIMER UNE TÉLÉCOMMANDE (TX) Supprimer des télécommandes à la fois Menu “ Del Tx” puis Menu “Delete Tx” puis “P3” “P3” Appuyer sur un des boutons de la télécommande W a i t D e l e t e m e n u Saisir manuellement le numéro de série. -
Page 11: Réglages
A6U48 - A10U48 Lecteurs UHF longue portée RÉGLAGES Menu “Settings” puis Faites défiler jusqu’à la “P3” sélection souhaitée puis appuyez sur “P3” L’intervalle est le temps entre chaque lecture du même numéro de série m e n u S e t t i n g s qui reste dans la plage du lecteur. -
Page 12: Sauvegarde
A6U48 - A10U48 Lecteurs UHF longue portée Réglages des sorties de relais Défiler jusqu’au Défiler jusqu’au Menu“Config” paramètre de relais paramètre de relais puis “P3” souhaité, puis “P3” souhaité, puis “P3” m e n u C o n f i g R e l a y C o n f i g R e l a y... -
Page 13: Information
A6U48 - A10U48 Lecteurs UHF longue portée Mémorisation d’une nouvelle télécommande (Tx) Placez les deux télécommandes (“Memorzed Tx” et “New Tx”) l’une à côté de l’autre puis faites ce qui suit : LED clignotante LED clignotante LED clignote s’éteint rapidement “Memorized Tx”... -
Page 14: Installation Du Badge Uhf Dans Le Véhicule
A6U48 - A10U48 Lecteurs UHF longue portée INSTALLATION DU BADGE UHF DANS LE VÉHICULE Sélectionner l’un des 6 emplacements sur le pare-brise comme indiqué ci-dessous (A-F). Selon la norme Européenne, certains pare-brises teintées ont un emplacement dédié pour les cartes RFID (position B). Carte ou titulaire de la carte Pour optimiser les performances, installer Volant... -
Page 15: Format D'accréditation Wiegand Uhf
A6U48 - A10U48 Lecteurs UHF longue portée Tenir la carte avec un bras tendu, loin du corps. Si la carte est tenue près du corps, les performances peuvent diminuer considérablement . Une carte tenue dans un portefeuille ne peut pas être détectée. Une carte en contact avec les vêtements peut ne pas être lue. - Page 16 Mid & Long Range UHF Reader Thank you for purchasing our products and for the confidence you placed in CDVI. 1] PRODUCT PRESENTATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 2] PACKAGE CONTENTS .
-
