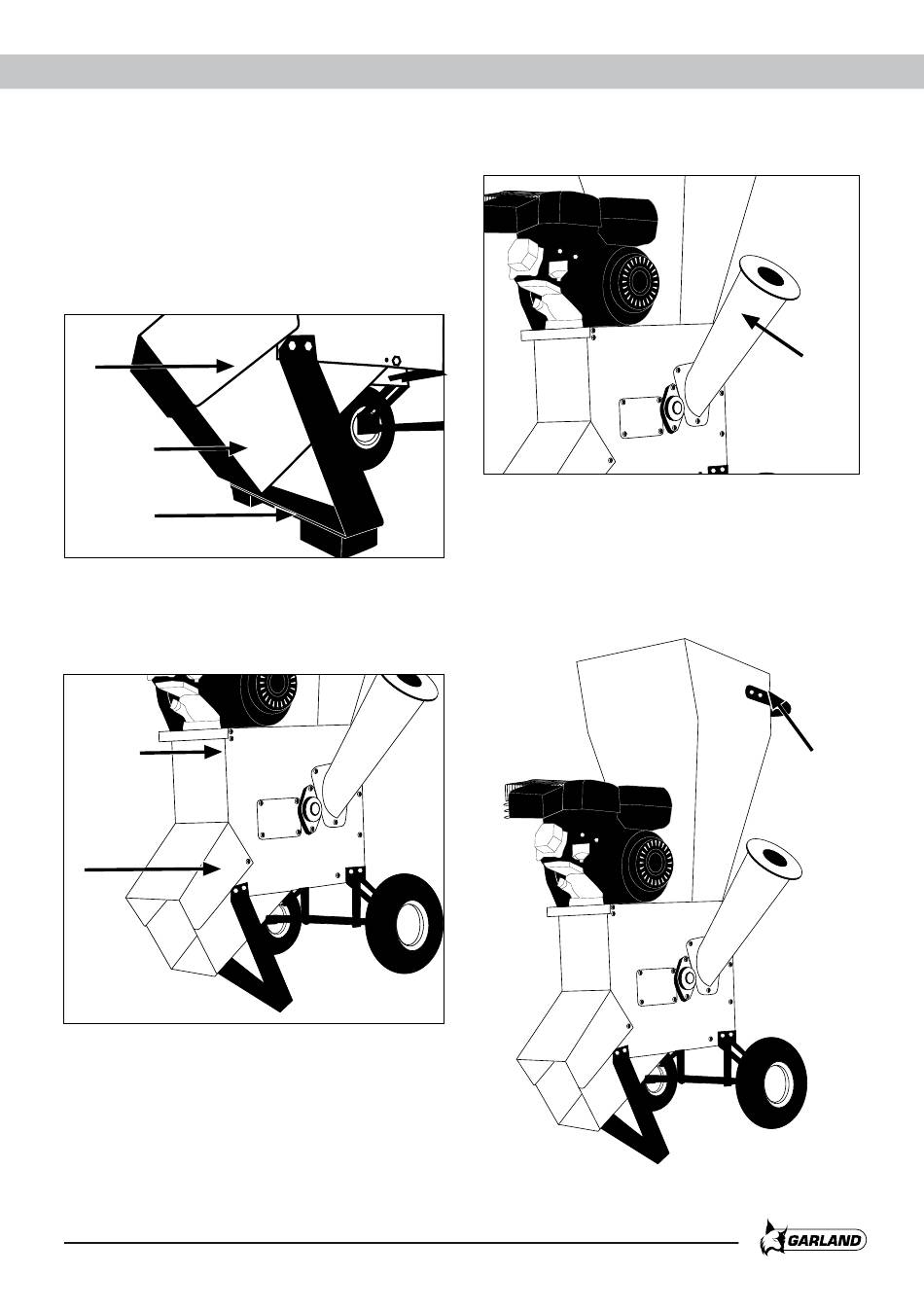

Rimuovere l'albero e abbassare il defl ettore.
Posizionare la base con la cavità in avanti ed entrare
attraverso il primo buco nel pozzo, tenendo la base per
defl ettore e serrare i dadi. Poi posto l'altra vite con il
dado.
Tappo dal
defl ettore
Defl ettore
Base
Mettere il coperchio del defl ettore inserendolo nei
colligamento in alto e afferrando con viti e un dado,
come mostrato in fi gura.
Accoppiamenti
del tappo dal
defl ettore
Viti con dadi
su entrambi
i lati
3. Ponendo l'ugello:
Posizionare l'ugello, come mostrato nell'immagine
e fi ssare con le viti.
4. Montaggio della maniglia di trasporto:
Fissare la maniglia di trasporto, come mostrato in
immagine e tenerlo in modo sicuro tramite viti.
Italiano | 60
Ugello
(tobera)
Maniglia
per il
trasporto
