Pour les pompes à moteur à démarrage direct:
positionner le levier ou la vis du relais thermique à
la valeur Amp sur la plaque signalétique du moteur
électrique à protéger.
6.5.10. Remplacement des fusibles
Le coffret de commande est fourni avec des fusibles
de 25A aM (Ø6,3 x 32) pour moteurs monophasés et
avec 16A aM (Ø10,3 x 38) pour moteurs triphasés.
Pour les moteurs dont le courant nominal est
F
inférieur à 5,6A, remplacer les fusibles standard
par les fusibles fournis, à partir de 12A aM (ø
6,3 x 32) pour les moteurs monophasés et 8A
aM (ø 10,3 x 38) pour les moteurs triphasés.
Retirer le capot de protection, remplacer les fusibles
puis remettre le capot en place.
6.5.11. Connexion de l'alarme à distance
Connecter aux bornes:
-1 pompe : 14-15 (NC) ou 15-16 (NO)
-2 pompes : 18-19 (NC) ou 19-20 (NO)
-3 pompes : 23-24 (NC) ou 24-25 (NO)
Une éventuelle alarme à distance ou le coffret de
commande pour alarme à distance RA100 (voir chap.
13.1).
Limites de fonctionnement : 120 Vac ou 24 Vdc,
courant résistif maximal : 1 A.
6.5.12. Connexion d'un flussostat
(dessin 4.70.1406.2, 4.70.1401.2, 4.70.1408.2 chap.
15).
Il est possible d'utiliser un flussostat à la place du
flotteur G MIN. Le flussostat doit avoir des contacts
normalement ouverts (flussostat désactivé, absence
de débit, signal interrompu).
7. DÉMARRAGE ET EMPLOI
7.1. Contrôles avant allumage
L'appareil ne doit pas être mis en marche en cas de
pièces endommagées.
7.2. premier démarrage
Après avoir raccordé les câbles d'alimentation et les
câbles moteur, puis rempli la pompe, enclencher le
sectionneur de ligne avec verrouillage de porte et
mettre sous tension.

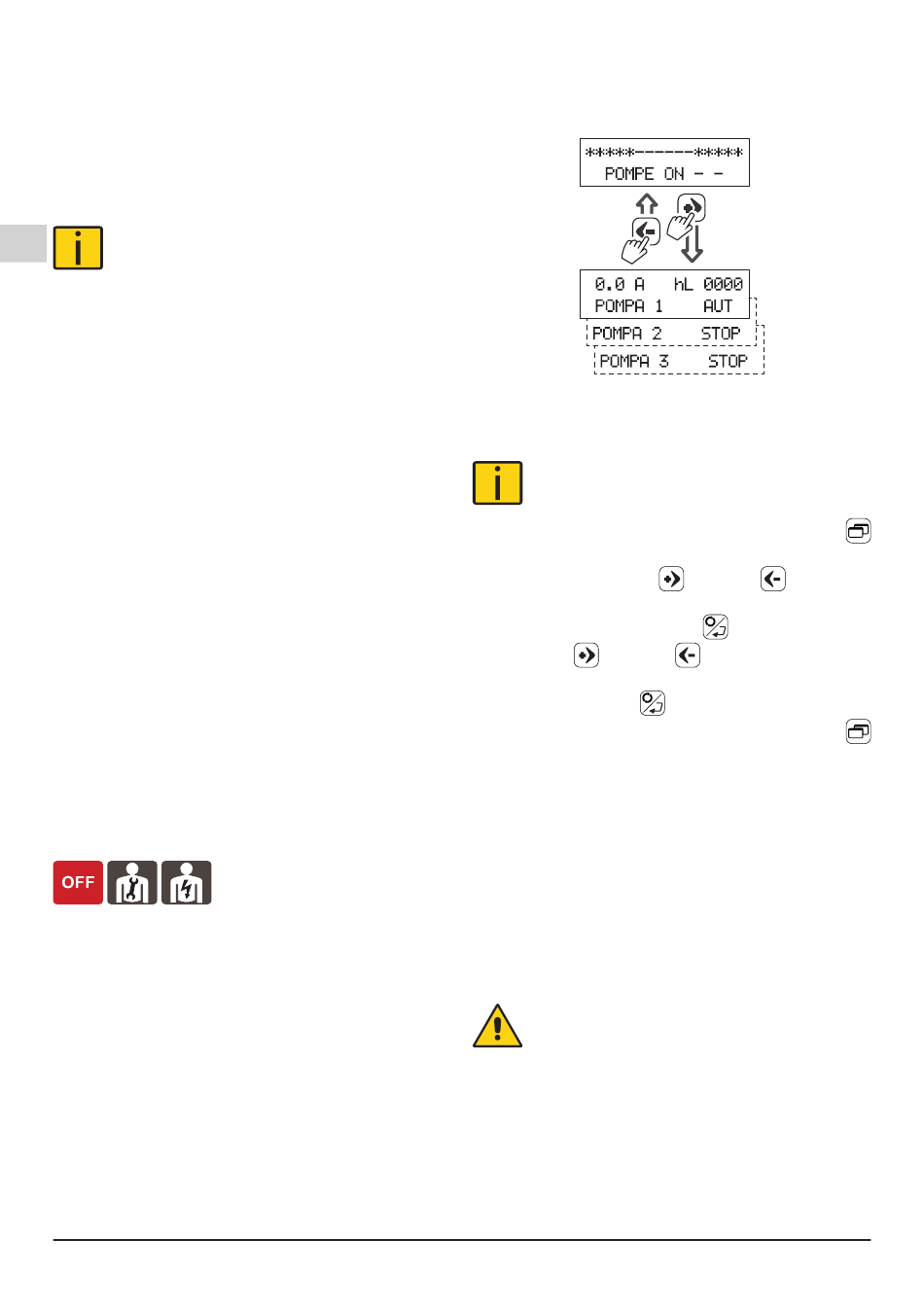

7.3. Guide à la programmation
Sur l'afficheur de la carte électronique, figurent les
informations suivantes:
• Paramètres d'état
• Paramètres de programmation
• Alarmes
7.3.1. Paramètres d'état
Ils permettent de visualiser:
• Le signal d'entrée (flotteurs / électrodes de niveau /
pressostat / signaux à distance).
• le courant moteur.
Page 66 / 132
• l'état de la pompe (ON-OFF).
• le statut des pompes individuelles (fonction
AUTOMATIQUE ou ARRET).
• heures de travail
7.3.2. Paramètres de programmation
7.3.2.1. Réglages des paramètres avancés
La modification des modes de fonctionnement
provoque la réinitialisation et la perte de toutes
les valeurs des paramètres.
Pour aller dans la programmation, sélectionner
(menu) pendant environ 6 s.
Au moyen des touches
positionner sur le paramètre à changer et confirmer
en appuyant sur la touche
des touches
diminuer les valeurs.
Appuyer sur la touche
Pour sortir de la programmation, appuyer sur
(menu) pour retourner aux paramètres affichés.
7.3.2.2. AP - Options avancées
ce sont les options avancées auxquelles n'accèdent
que le personnel qualifié.
AP01 - MODE
Il définit le mode de fonctionnement : mode relevage
ou surpression.
AP02 - NOMBRE DE POMPES
Il définit le nombre total de pompes utilisées.
AP03 - CAPTEUR COURANT
Il définit la protection du moteur : relais ampérométrique
ou thermique (option triphasée).
Le paramètre défini ne doit pas être modifié.
Tout changement pourrait endommager le
moteur électrique.
AP04 - CAPTEUR NIVEAU (mode relevage)
Il définit le type de capteur utilisé pour démarrer et
arrêter la pompe. Flotteur ou sonde de niveau.
M004_Rev08_QML-QTL..D 12A-FA - Instructions pour l'utilisation
(plus) ou
(enter), au moyen
(plus) ou (moins) augmenter ou
pour confirmer.
(moins), se
