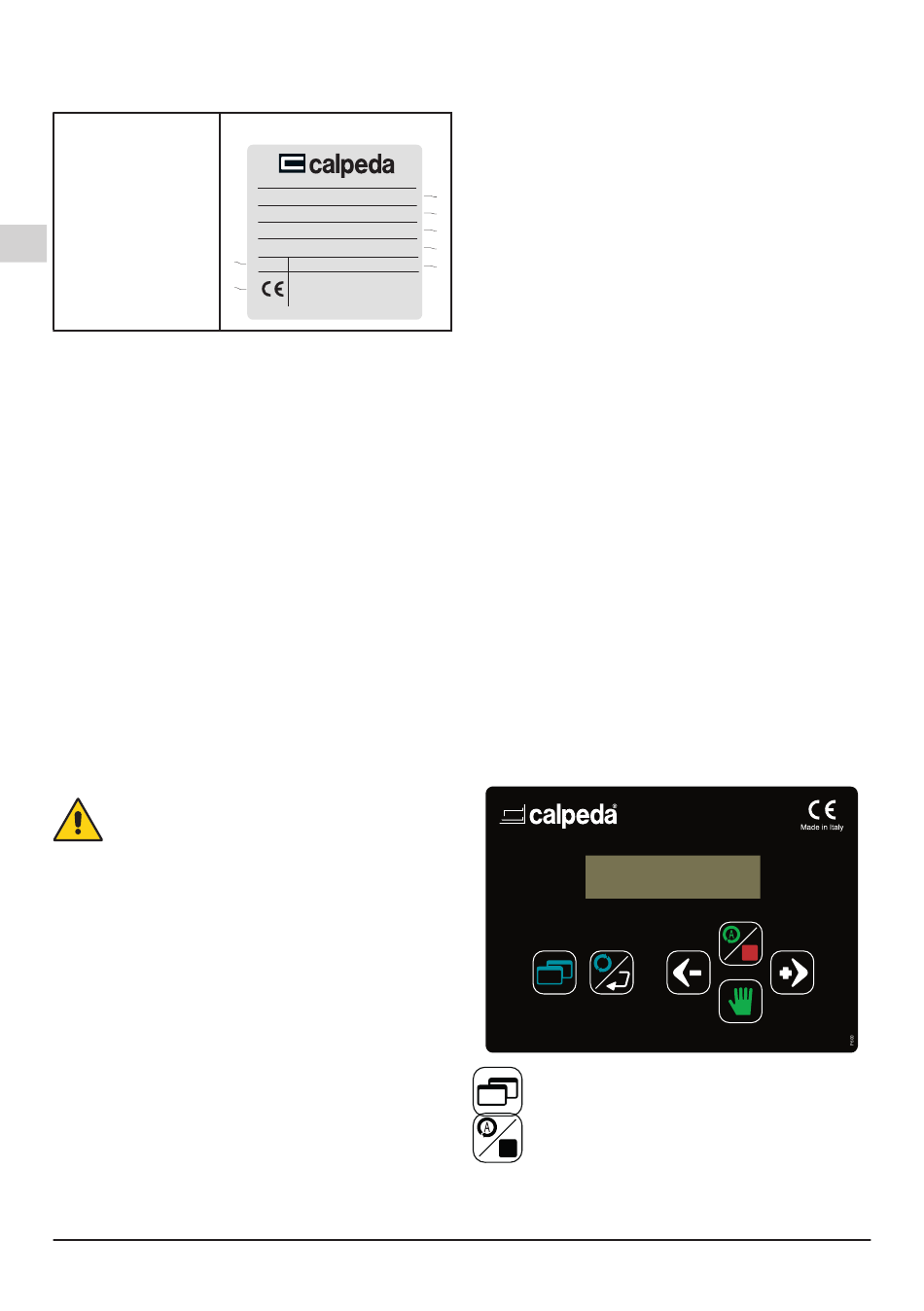

2.3. Marquage
Ci-dessous,
voici
d'identification située sur le corps extérieur du coffret
1 Type
2 Tension
d'alimentation
3 Courant
4 Puissance max.
moteur
F
5 Code et n°
d'immatriculation
6 Protection
7 Certifications
3. CARACTÉRISTIQUES TECHNIQUES
3.1. Données techniques
Le produit fonctionne correctement uniquement
si les caractéristiques suivantes d'alimentation et
d'installation sont respectées:
Protection IP 55
Tension d'alimentation/ Fréquence:
• 220-230V 1~ ±10% 50/60Hz (autres tensions sur
demande)
• 220-230V 3~ ±10% 50/60Hz (autres tensions sur
demande)
• 380-400V 3~ ±10% 50/60Hz (autres tensions sur
demande)
Température ambiante -5 ÷ + 40 °C
Humidité relative: de 20% à 90% sans condensation
3.2. Conditions de fonctionnement
Prévoir autour du coffret un espace pour le
refroidissement naturel.
Ce coffret de commande électrique doit être installée
dans un endroit bien ventilé et protégé des intempéries.
Température maximale d'exposition: 40 ° C.
Ne pas installer l'armoire dans des lieux
exposés à la lumière directe du soleil ou
proches de sources de chaleur.
3.3. Construction
Exécution standard
• Coffret en matériau thermoplastique
• Sectionneur de ligne avec verrouillage de porte.
• Fusibles ligne de puissance
• Fusibles circuits auxiliaires
• Contacteurs (seulement pour triphasé)
• Centrale
électronique
microprocesseur.
• Presse-étoupes
• Bornes de connexion coffret d'alarme à distance type
RA 100 ou module signal propre MSP
• Interface centrale électronique MPS 3000
• Bornier général.
• Condensateurs (si présents).
3.4. Centrale électronique MPS3000
Le fonctionnement des pompes est géré par l'unité
Page 62 / 132
une
copie
d'une
plaquette
Exemple de plaque
CALPEDA spA - Montorso - Vicenza - ltaly
Type
QXXX X X XXXXX
Tipo
Mains
V 220/230 - 1 - 50/60 Hz
Alimen.
Output
A XX + XX
max
Uscita
Motors
kW XX
- XX
Motori
6
IP 55
Cod. 14054750000-17020006
7
MADE IN ITALY
type
MPS
3000
de contrôle électronique MPS3000 qui intègre les
fonctions suivantes:
• Changement des pompes à chaque arrêt (Sauf 1
POMPE)
• Changement des pompes de travail après un temps
d'opération ininterrompue réglable au paramètre
UP05.
1
• Test de fonctionnement automatique des pompes
2
après une période d'inactivité (avec des pompes en
3
mode de functionnement relevage automatique),
4
réglable au paramètre UP15.
5
• Contrôle des pompes avec signaux provenant de:
(Relevage - 1 Pompe)
• 2 flotteurs: un pour le démarrage et l'arret de la
pompe un pour alarme (facultatif).
• 3 flotteurs: un pour le démarrage de la pompe, un
pour l'arrêt de la pompe, un pour l'alarme (facultatif).
(Relevage - 2 Pompes)
• 3 flotteurs: un pour le démarrage et l'arrêt de la
pompe 1, un pour le démarrage et l'arrêt de la pompe
2, un pour alarme (niveau maximum, facultatif).
• 4 flotteurs: un pour le démarrage de la pompe 1, un
pour le démarrage de la pompe 2, un pour l'arrêt des
pompes, un pour l'alarme (facultatif).
(Relevage - 3 Pompes)
• 4 flotteurs: deux pour le démarrage de la pompe, un
pour l'arrêt de la pompe, un pour l'alarme (facultatif).
• 5 flotteurs: trois pour le démarrage de la pompe, un
pour l'arrêt de la pompe, un pour l'alarme (facultatif).
3.5. Fonction touches
L'utilisateur peut saisir et modifier les valeurs et les
messages liés au fonctionnement ou accéder aux
paramètres de programmation à l'aide de 6 boutons.
Les valeurs établies et les messages relatifs au
fonctionnement sont visualisés sur l'écran 2 x 16
caractères.
avec
(programmation). Avec ce bouton, on accède
et on sort des paramètres de programmation.
(automatique – stop). Il sert à modifier l'état de
la pompe. Si la pompe est sur STOP, en pressant
ce bouton, la pompe passe en fonctionnement
automatique et vice-versa.
M004_Rev08_QML-QTL..D 12A-FA - Instructions pour l'utilisation
