Si nécessaire, s'adresser à un électricien ou
technicien expert.
Chaque opération de maintenance, nettoyage
ou réparation effectuée avec l'installation
électrique sous tension, peut causer aux
personnes de graves accidents même mortels.
Dans le cas d'interventions de maintenance ou
de maintenance
démontage de pièces de l'appareil, le technicien de
F
maintenance doit être un technicien qualifié capable
de lire et de comprendre les schémas et dessins.Il
est recommandé d'inscrire toutes les interventions
effectuées sur un registre.
Après le branchement électrique, eliminer les
éventuels bouts de fils, gaines, rondelles ou
autres corps étrangers présents à l'intérieur du
coffret électrique.
Aucun personnel non-autorisé n'est admis lors
des opérations de maintenance.
Les opérations de maintenance non-décrites dans ce
manuel doivent être exécutées uniquement par du
personnel spécialisé envoyé par Calpeda S.p.A.. Pour
toute autre renseignement technique concernant
l'utilisation ou la maintenance de l'appareil, contacter
Calpeda S.p.A..
9. DÉMANTÈLEMENT
Respecter la règlementation locale pour éliminer
l'appareil de commande.
Le produit comprend des composants électriques et
électroniques et il devrait être éliminé conformément
aux normes.
Séparer les composants en utilisant des gants anti-
coupures.
Notre but est de faciliter une réutilisation successive
ou une élimination par tri différencié.
Pour l'élimination, il est recommandé de suivre les
dispositions en vigueur prévues par la loi du pays
où l'appareil est éliminé, en plus de ce qui est prévu
par les lois internationales pour la protection de
l'environnement.
Page 70 / 132
extraordinaires nécessitant
10. PIÈCES DE RECHANGE
10.1. Demande de pièces détachées
Pour commander des pièces de rechange indiquer le
code complet du coffret.
La commande peut être envoyée à Calpeda S.p.A. par
téléphone, fax, e-mail.
LEGENDE DES SYMBOLES
le
TA Transformateur de courant
FU Fusibles
KM Contacteurs pompes
TR Transformateur
QS Sectionneur de ligne avec verrouillage de porte
A1 Centrale électronique MPS3000
A2 Interface du circuit imprimé
G Flotteur
GMIN Flotteur de niveau minimum pour l'arrêt de la
pompe
GMAX Flotteur de niveau maximum pour l'alarme
SL Sonde de niveau
SLMIN Sonde de niveau minimum pour l'arrêt de la
pompe
SLMAX Sonde de niveau maximum pour l'alarme
SLCOM Sonde de niveau ordinaire
CP Contact sec
MP Protecteur thermique
RP Commande à distance
TS Capteur analogique 4..20mA
MSP Module de contact sec
PS Pressostat

11. ACCESSOIRES

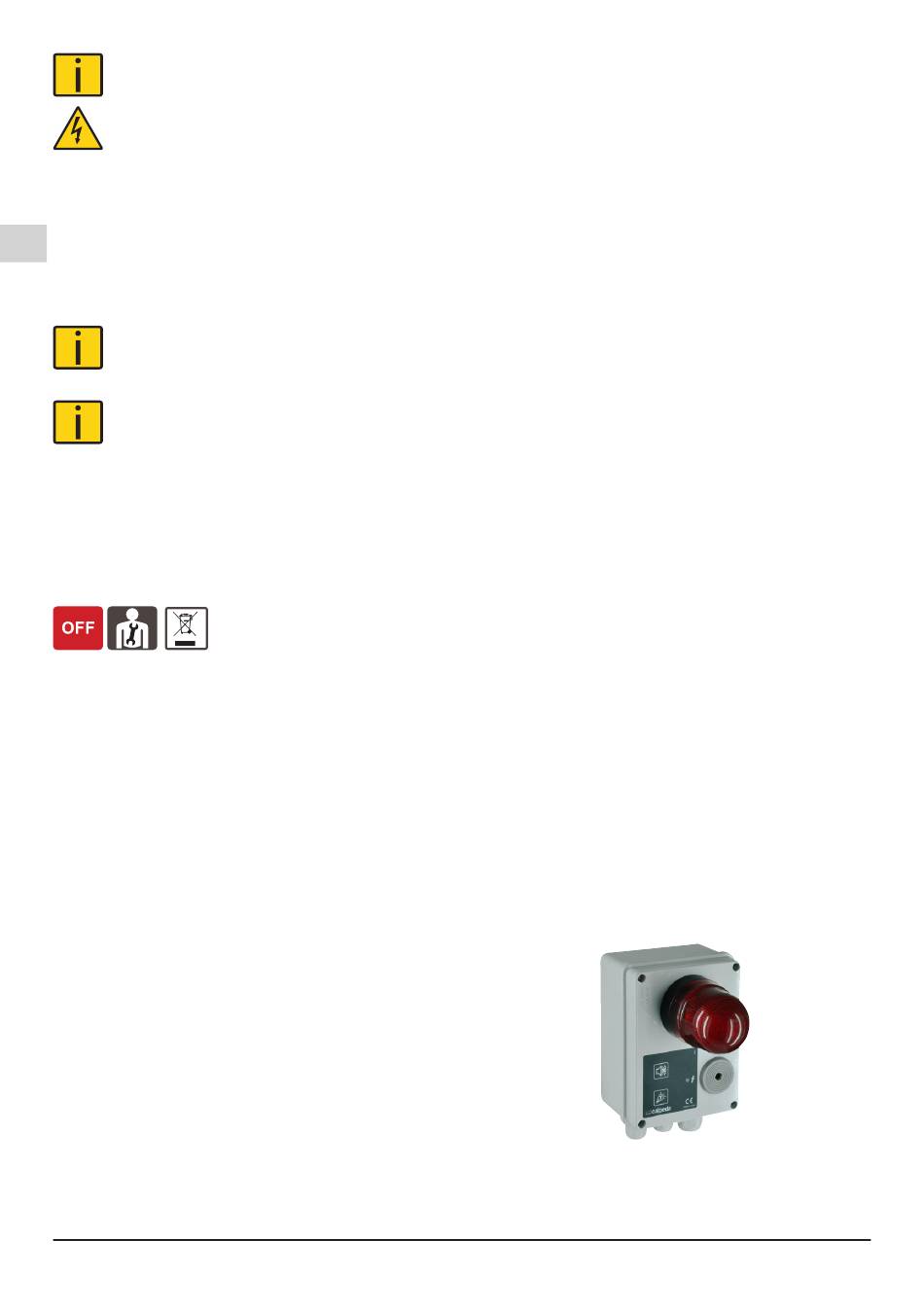

11.1. Tableau pour alarme à distance RA 100
Dimensions: 110x150x70
Alimentation: 220-230 V monophasé
Il signale tous les dysfonctionnements détectés dans
le boîtier de commande:
- Manque d'eau en aspiration.
- Groupe en avarie.
- Avarie variateur.
Témoin rouge clignotant de 5 watts plus signal
acoustique de 75 dB – 3600 Hz, pour les installations
en milieux bruyants, dans une position permettant la
visibilité à distance.
Le coffret est equipé d'un led de signalisation présence
tension et un bouton arrêt alarme.
Sous réserve de modifications
