Fréquence
3-22
portante
2
2 kHz
3
3 kHz
4
4 kHz
5
5 kHz
les composants électroniques externes peuvent subir des interférences plus graves que les
Note :
vibrations du moteur provoquées par la forme d'onde de la fréquence portante, bien que
le variateur fournisse un site peu bruyant en service. Il faut donc régler la fréquence
portante.
3-23 : Fréquence centrale (FC) de fonctionnement de translation (%) : 2-16
3-24 : Ampleur % : 0,1-20.0
3-25 : Diminution ampleur % : 0,0-50,0
3-26 : Temps d'accélération (s) : 0,5-60,0
3-27 : Temps de décélération (s) : 0,5-60,0
3-28 : Translation déviée déviation supérieure X (%) : 0,0-20,0
3-29 : Translation déviée déviation inférieure X (%) : 0,0-20,0

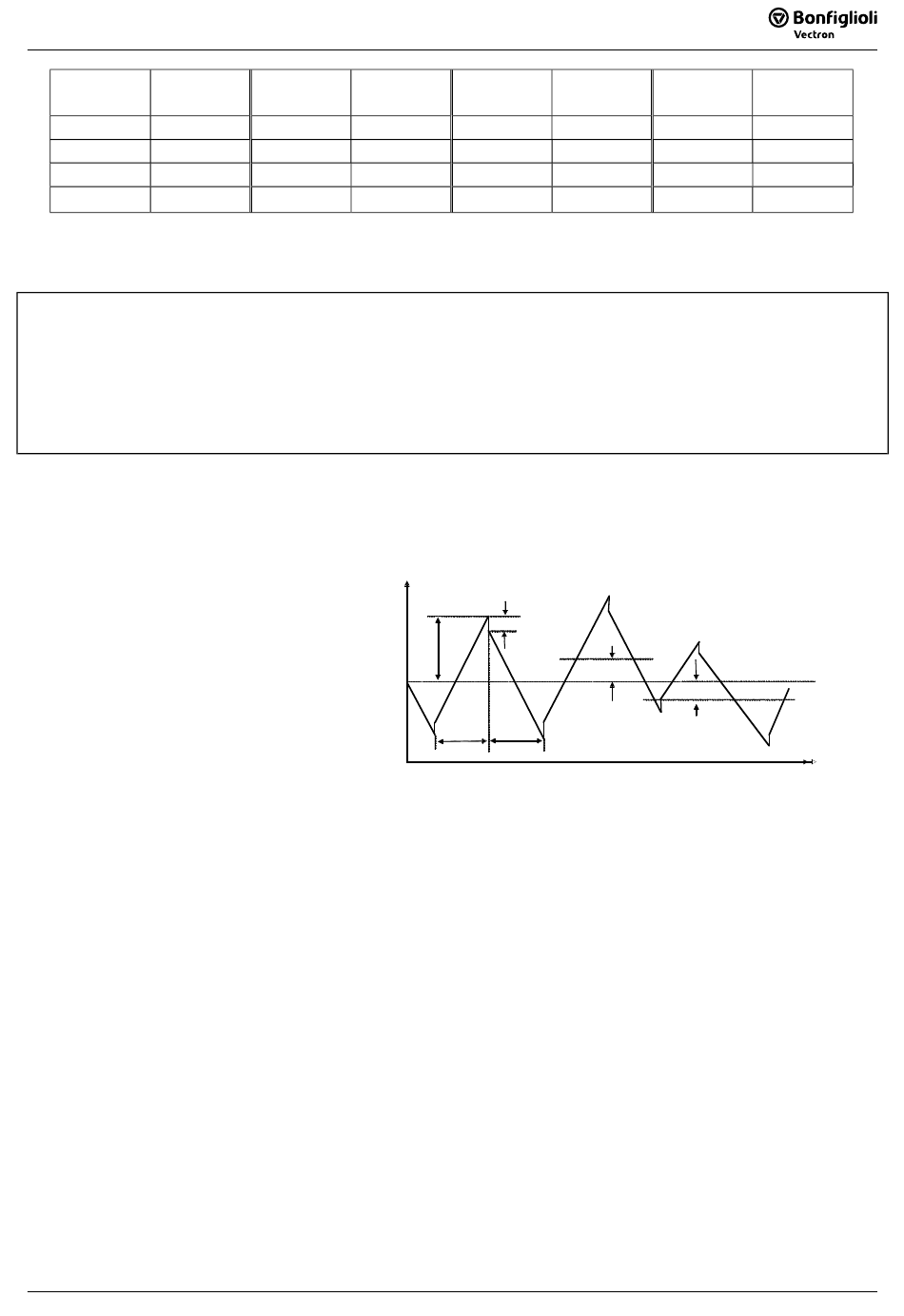

Le fonctionnement de translation est défini en ajoutant une onde triangulaire à la fréquence de
fonctionnement de base de la fréquence de sortie du variateur et le temps d'accélération et de
décélération prédéfinis. Tout ceci a lieu comme l'indique le graphique ci-dessous :
3-23 :
Fréquence centrale de fonctionnement de translation (%)
3-24 :
Ampleur %
3-25 :
Diminution ampleur %
3-26 :
Temps d'accélération (s)
3-27 :
Temps de décélération (s)
3-28 :
Translation déviée
(déviation supérieure X)
3-29 :
Translation déviée
(déviation inférieure Y)
1) Le fonctionnement de translation est disponible lorsque la commande de fonctionnement et la
borne (5-00~5-05=0025) adaptée à cette opération sont toutes les deux ACTIVES. Avec le
variateur en marche, le fonctionnement de translation est prêt lorsque la fréquence de sortie du
variateur atteint la fréquence centrale (3-23). Durant l'accélération à la fréquence centrale, le
temps d'accélération est égal à la valeur prédéfinie à l'origine (3-02/3-06). Lorsque le
fonctionnement de translation est DÉSACTIVÉ ou le variateur ÉTEINT, le temps de
décélération est lui aussi égal à la valeur prédéfinie à l'origine (3-03/3-07). Toutefois, en
fonctionnement de translation, le variateur fonctionne au temps d'accélération (3-36) et au
temps de décélération (3-27).
Tout ceci a lieu comme l'indique le graphique ci-dessous :
Fréquence
3-22
portante
6
6 kHz
7
7 kHz
8
8 kHz
9
9 kHz
F
out
3-24
3-23
3-26
0
Fréquence
3-22
portante
10
10 kHz
11
11 kHz
12
12 kHz
13
13 kHz
3-25
3-28
3-27
Fréquence
3-22
portante
14
14 kHz
15
15 kHz
16
16 kHz
3-29
Time
4-35
