Série

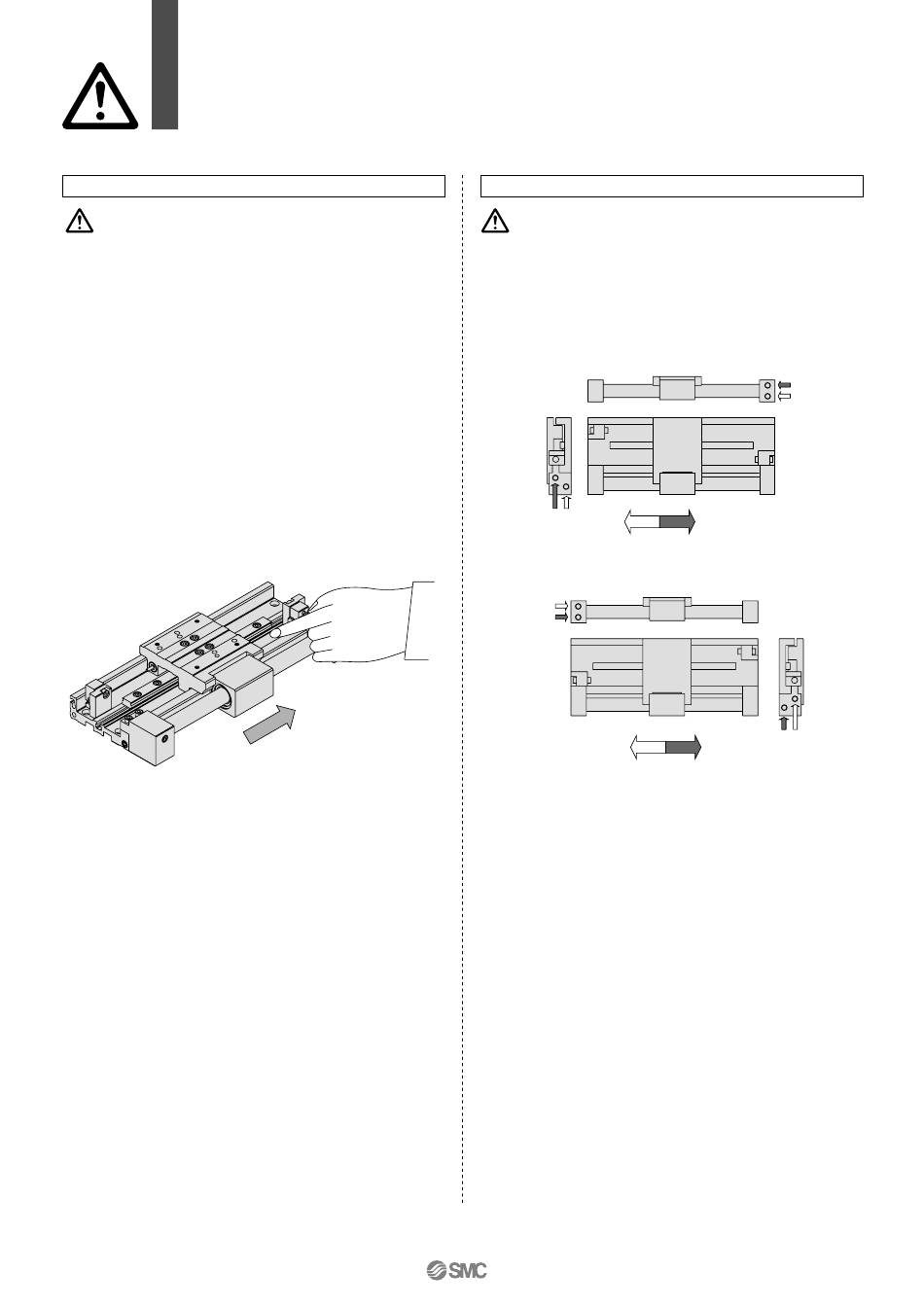

Précautions spécifiques au produit 2
Veuillez lire ces consignes avant l'utilisation du produit.
Manipulation
Précaution
1. Evitez de déplacer l'unité de réglage du
guide.
Le guide est fixé avec le couple de serrage recommandé. Ne
desserrez pas les vis de montage du guide.
2. N'utilisez pas le vérin sans tige magnétique
si les accouplements du détecteur sont
déplacés.
Si les accouplements magnétiques sont déplacés par une force
externe au-delà de l'effort de maintien, appliquez une pression
d'air de 0.7MPa pour remettre le guide externe en position
correcte en fin de course.
3. Faites attention de ne pas coincer vos mains
dans l'unité.
Prenez garde de ne pas coincer vos mains entre la table linéaire
et le support en fin de course. Installez un capot de protection ou
prenez d'autres mesures pour éviter le contact direct avec l'unité.
4. Ne démontez jamais les composants
magnétiques (guidage externe ou interne)
de l'actionneur (vérin).
L'effort de maintien pourrait être réduit, etc.
CY1F
Raccordement
Précaution
1. Faites attention au sens du raccordement de
l'orifice et du mouvement de la table.
Le sens de l'orifice de raccordement et le sens du mouvement de
la table linéaire est différent entre les orifices concentrés à droite
et ceux concentrés à gauche.
Orifices concentrés à droite
R
L
L
Sens du mouvement de la table linéaire
Orifices concentrés à gauche
L
R
L
Sens du mouvement de la table linéaire
2. La position du bouchon de l'orifice de
raccordement peut être modifiée afin de
mieux
s'adapter
fonctionnement.
Lors du vissage du bouchon une deuxième fois, utilisez du téflon
afin de'éviter des fuites.
(1) M5
Serrez d'abord légèrement jusqu'au point dur. Ensuite,
appliquez entre 1/6 et 1/4 de tour supplémentaire.
(2) Rc1/8
Appliquez un couple de serrage de 7 à 9N⋅m à l'aide d'un outil
prévu à cet effet.
®
R
L
R
R L
R
aux
conditions
de
30
