COMPACT 3.0
Pozor, aby při připojení zařízení nedošlo k záměně polarity. V takovém případě by se kontrolní
deska nerozsvítila, zařízení by nefungovalo a vznikly by nezvratné škody na kompresorech.
Odstředivý
ventilátor
(dmychadlo)
Spojovací kabel
Az
Modrý
N
Black
R
Červený
V
Zelený
B
Cíl
A
Žlutý
Na
Oranžový
M
Hnědý
Řídicí
modul
kompresoru
DŮLEŽITÉ UPOZORNĚNÍ!
Elektronické
ovládání
Pojistková
skříňka relé
2 Kompresor
37
Air conditioning for vehicles

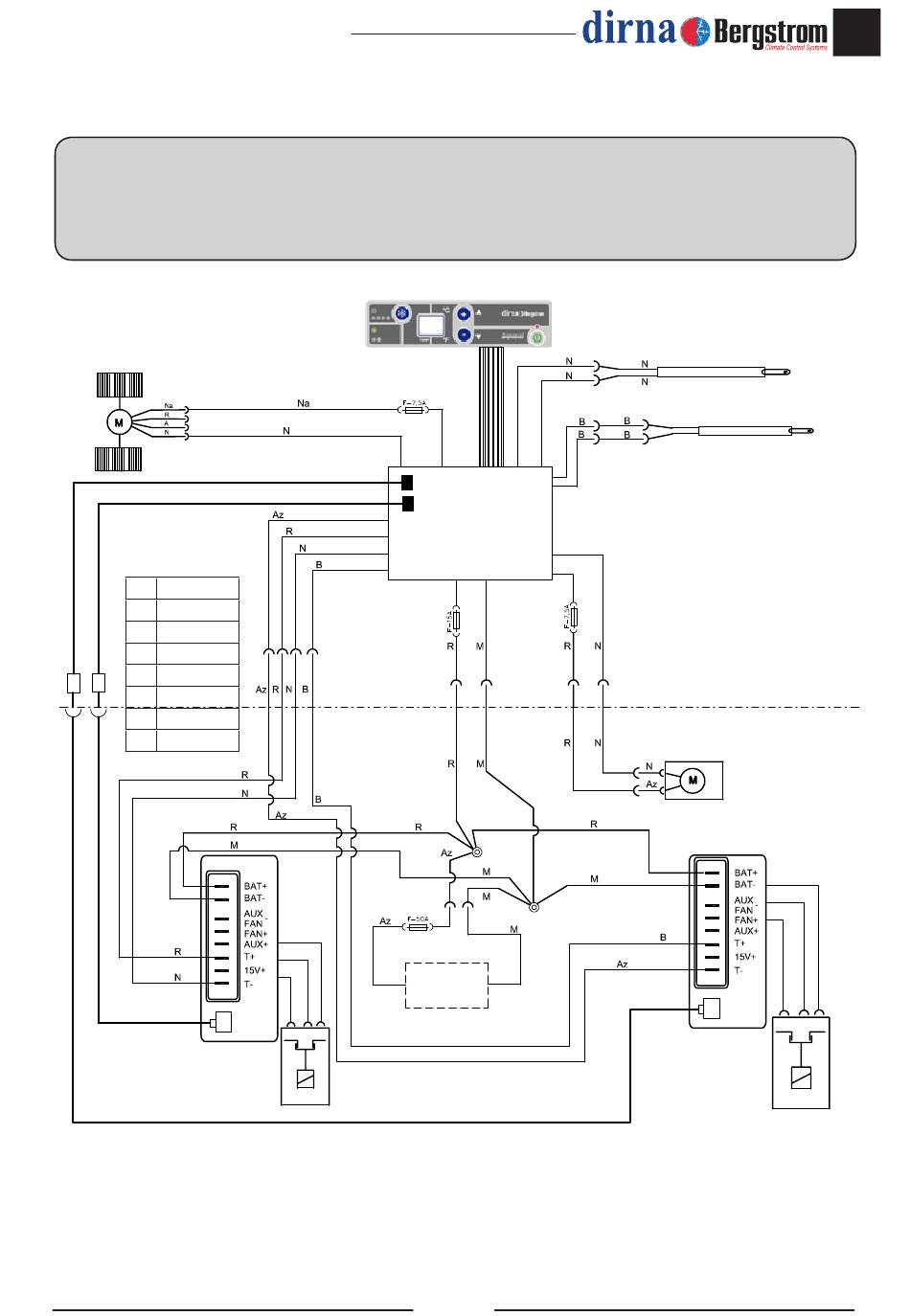

Elektrické Schéma
Senzor pro zpětný
přívod vzduchu
Senzor
pro detekci ledu
Ventilátor
kondenzátoru
Řídicí
modul
kompresoru
1 Kompresor
