Proline Promass Q 300
Endress+Hauser
Modbus RS485
1
2
A
B
10

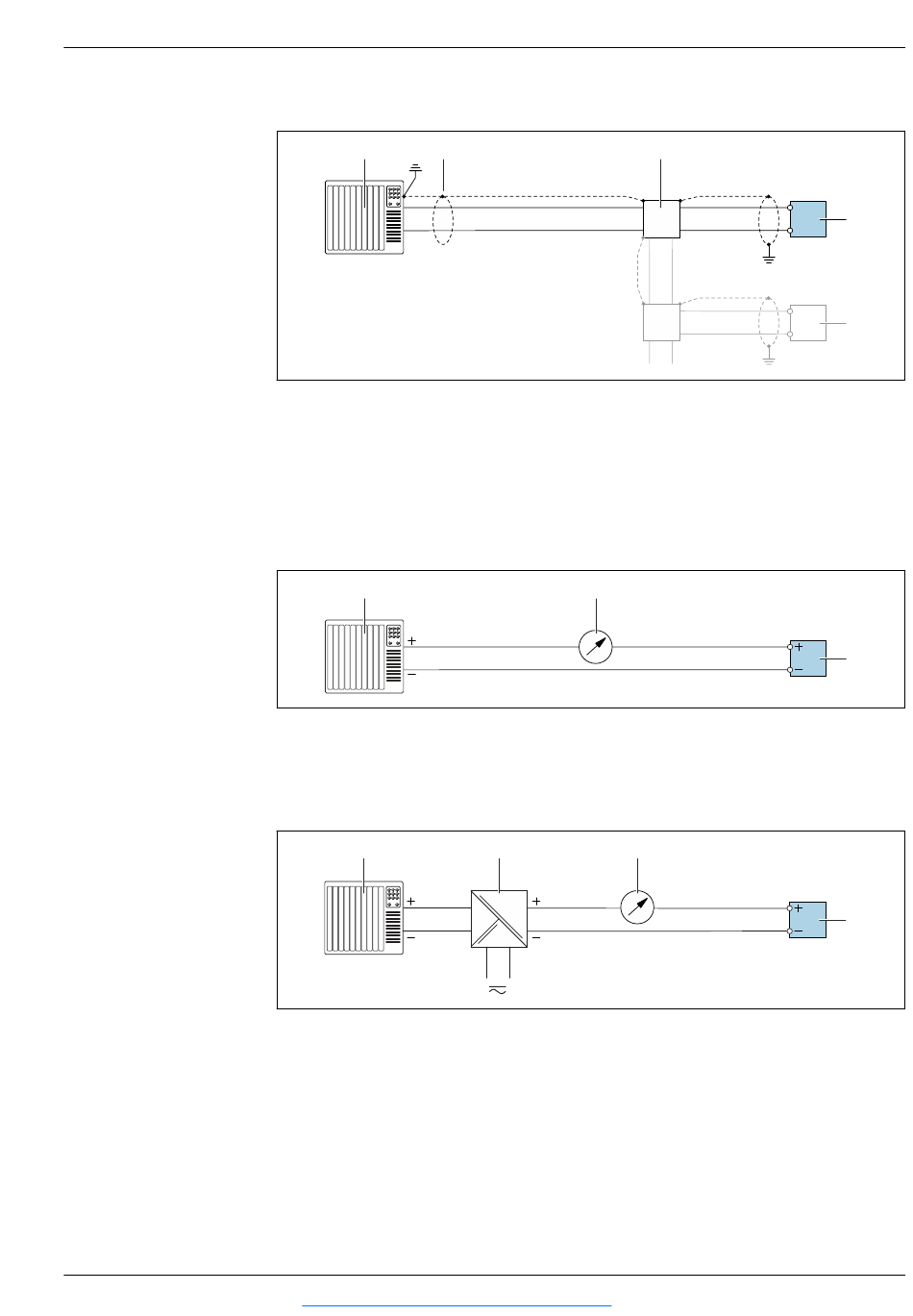

Exemple de raccordement pour Modbus RS485, zone non explosible et Zone 2 ; Class I, Division 2
1
Système/automate (par ex. API)
2
Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir
compte des spécifications de câble
3
Boîte de jonction
4
Transmetteur
Sortie courant 4-20 mA
1
11
Exemple de raccordement pour sortie courant 4-20 mA (active)
1
Système/automate avec entrée courant (par ex. API)
2
Afficheur analogique : respecter la charge maximale
3
Transmetteur
1
12
Exemple de raccordement pour sortie courant 4-20 mA (passive)
1
Système/automate avec entrée courant (par ex. API)
2
Barrière active pour l' a limentation (par ex. RN221N)
3
Afficheur analogique : respecter la charge maximale
4
Transmetteur
Devis sous 24h à info@tecnoland.fr
3
2
4...20 mA
2
3
4...20 mA
A
4
B
A
4
B
A0028765
3
A0028758
4
A0028759
39
