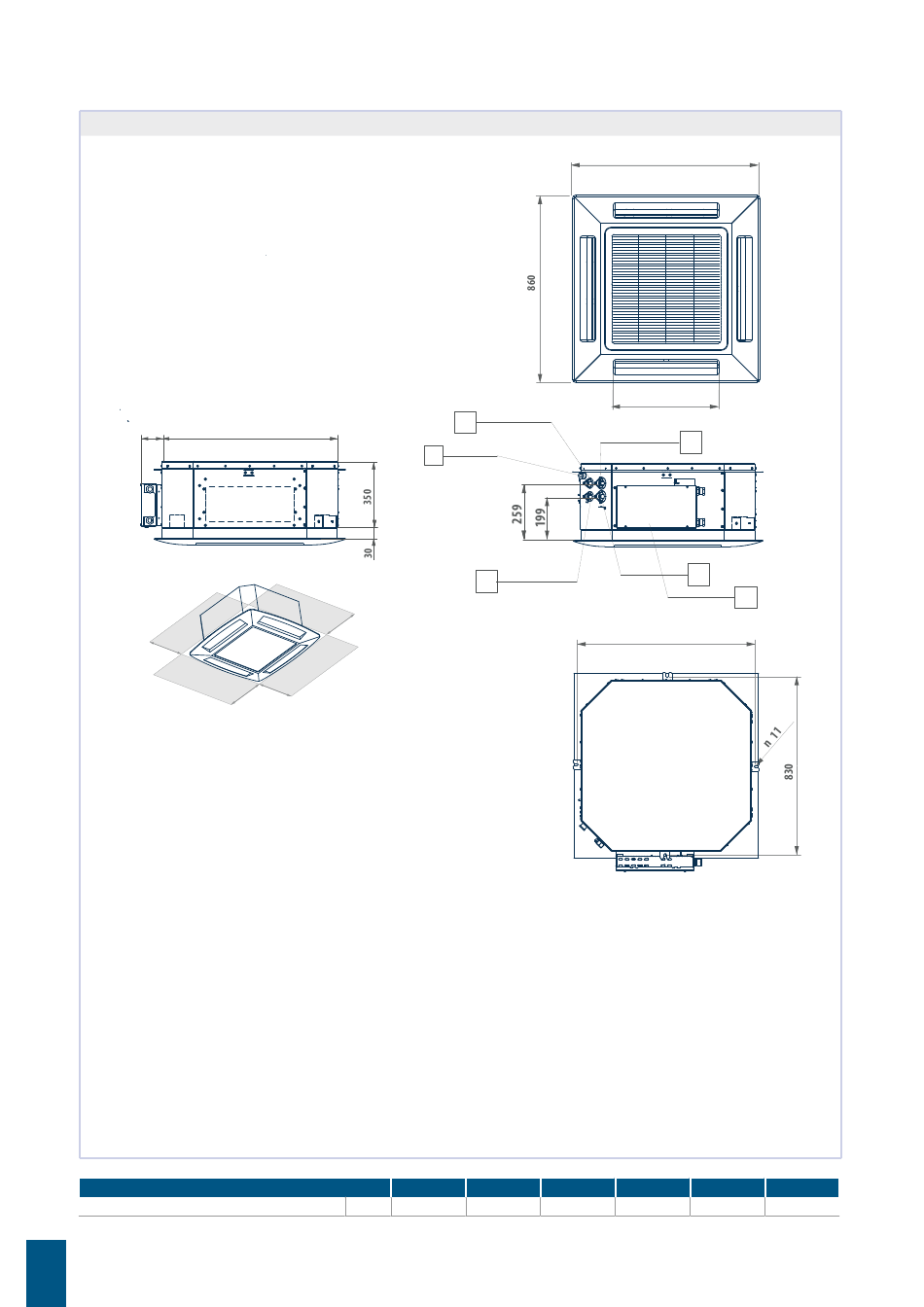

Dimensionale - Dimensional drawing - Dimensions - Abmessungen - Dimensiones AQ 40-60 4 tubi
92,5
1 m
LEGENDA
1
Scatola elettrica
2
Scarico condensa ø 10
3
Uscita acqua scambiatore raffreddamento 3/4'' gas F
4
Entrata acqua scambiatore raffreddamento 3/4'' gas F
5
Entrata acqua scambiatore riscaldamento 1/2'' gas F
6
Uscita acqua scambiatore riscaldamento 1/2'' gas F
LEGENDE
1
Verteilungskasten
2
Kondenswasserablass ø 10
3
Wasserauslass Kühlungswärmetauscher 3/4'' BSP F
4
Wassereinlass Kühlungswärmetauscher 3/4'' BSP F
5
Wassereinlass Heizungswärmetauscher 1/2'' BSP F
6
Wasserauslass Heizungswärmetauscher 1/2'' BSP F
ACQVARIA
Peso- Weight-Poids-Gewicht-Pesos
106
ACQVARIA I
793
1 m
1 m
1 m
LEGEND
1
Electric box
2
Condensate discharge ø 10
3
Cooling exchanger water outlet, 3/4" gas F
4
Cooling exchanger water inlet, 3/4" gas F
5
Heating exchanger water inlet, 1/2" gas F
6
Heating exchanger water outlet, 1/2" gas F
LEYENDA
1
Caja conexiones eléctricas
2
Descarga condensados ø 10
3
Salida agua intercambiador enfriamiento 3/4'' gas F
4
Entrada agua intercambiador enfriamiento 3/4'' gas F
5
Entrada agua intercambiador calentamiento 1/2'' gas F
6
Salida agua intercambiador calentamiento 1/2'' gas F
kg
6
2
5
AQ10
AQ20
AQ30
23 + 2,5
23 + 2,5
23 + 2,5
860
485
3
4
1
830
LÉGENDE
1
Boîtier électrique
2
Purge des condensats ø 10
3
Sortie eau échangeur rafraîchissement 3/4'' gaz F
4
Entrée eau échangeur rafraîchissement 3/4'' gaz F
5
Entrée eau échangeur chauffage 1/2'' gaz F
6
Sortie eau échangeur chauffage 1/2'' gaz F
AQ40
AQ50
43 + 5
43 + 5
AQ60
43 + 5
