Séquence du dégivrage
Tout dégivrage suit la séquence suivante :
- Mise au vide de l'évaporateur (« Pump down ») (Etat 1)
- Début du dégivrage (Etat 3)
- Position d'attente (en cas de dégivrage coordonné) (Etat 4)
- Egouttage (temporisation de l'injection) (Etat 5)
- Égalisation de la pression à l'ouverture de la vanne de vidange
(dégivrage par gaz chauds uniquement) (Etat 6)
- Temporisation du ou des ventilateurs (Etat 7)
Mise au vide de l'évaporateur (Etat 1)
Avant de démarrer les corps chauffants, on peut mettre l'évapora-
teur à vide. Pendant une temporisation définie, l'électrovanne de
la conduite de liquide reste fermée, les ventilateurs fonctionnent
et le réfrigérant est vidangé de l'évaporateur.
Dégivrage (état 3)
• Dégivrage électrique
Les composants électriques chauffants sont activés ici.
• Dégivrage naturel
Dans ce cas, les ventilateurs fonctionnent pour dégivrer l'évapo-
rateur uniquement à l'aide de la circulation de l'air.
• Dégivrage par gaz chauds
Ici, la vanne de vidange et la vanne d'aspiration sont fermées. La
vanne de gaz chauds s'ouvre pour laisser circuler les gaz chauds
dans l'évaporateur.
• Dégivrage par fluide frigoporteur réchauffé
Dans ce cas, l'électrovanne est maintenue ouverte pour laisser
circuler le fluide frigoporteur réchauffé dans l'échangeur.
Fin de dégivrage
Il existe quatre options d'arrêt du dégivrage.
• Arrêt individuel à l'aide de la température et avec le temps
comme sécurité
Dans le cas du dégivrage électrique et par gaz chauds, une sortie
par évaporateur est utilisée, c'est-à-dire qu'il existe une résis-
tance/une vanne de gaz chauds par évaporateur.

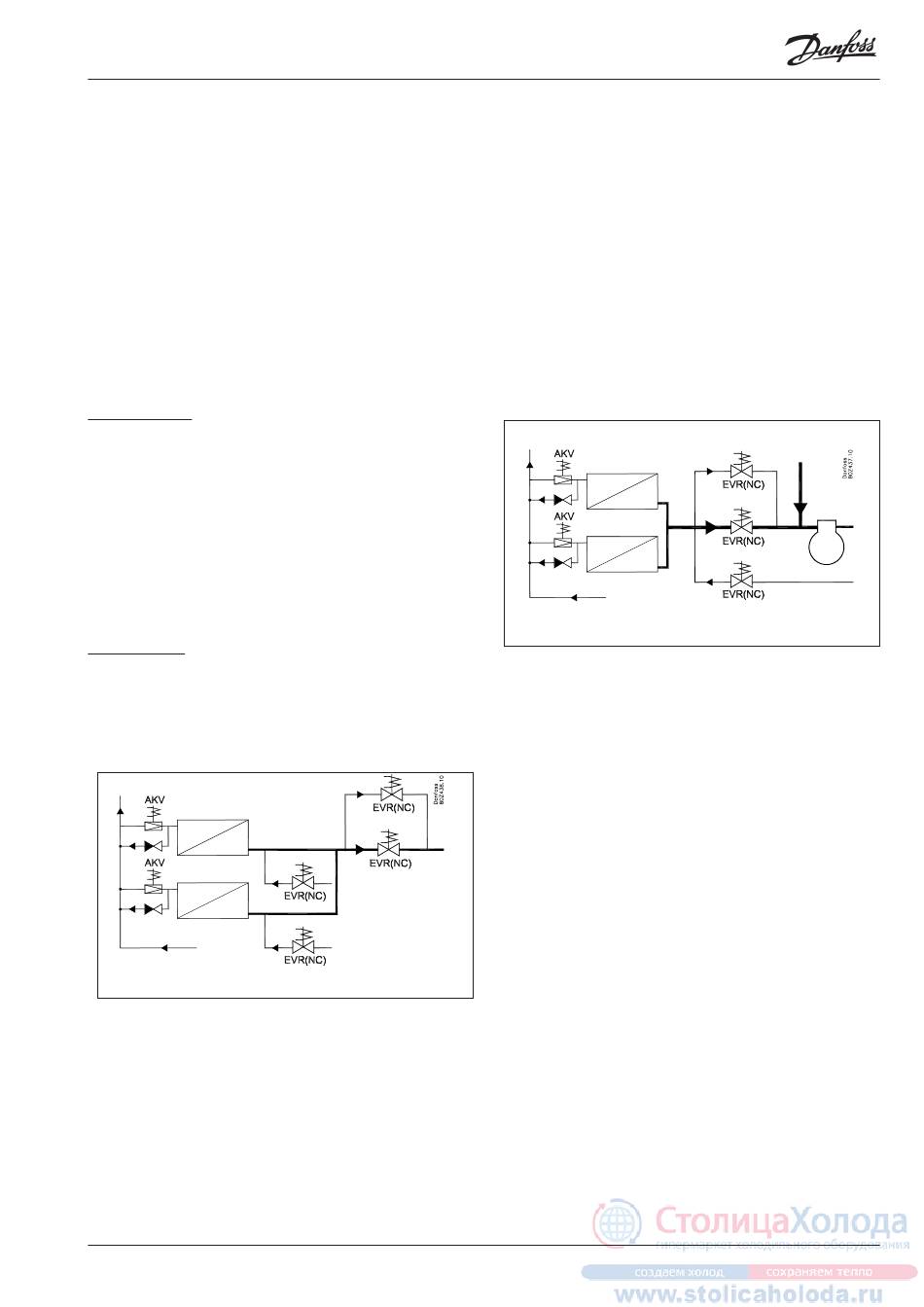

Exemple d'utilisation des gaz chauds avec arrêt individuel par
évaporateur
Les températures de chaque évaporateur sont mesurées à l'aide
d'une sonde. Lorsque cette température est supérieure ou égale
à la température réglée pour l'arrêt du dégivrage, le dégivrage
s'interrompt dans la section concernée. La séquence d'après
dégivrage se poursuit uniquement si toutes les sections sont
totalement dégivrées.
Pour le dégivrage électrique, on choisit en général S5, mais on
peut aussi choisir S3, S4 ou S2 (S3 est placé à l'entrée de l'évapo-
rateur et S4 à la sortie).
Pour les évaporateurs longs, il faut installer deux sondes S5 –
S5-1 et S5-2 : le dégivrage est arrêté lorsque les deux tempéra-
AK-CC 750
RS8EM304 © Danfoss 02-2013
tures atteignent la valeur de consigne.
Si la durée du dégivrage d'une section dépasse la durée maxi-
mum réglée, le dégivrage s'arrête même si la température de
consigne n'est pas atteinte (la durée de dégivrage max. sert de
paramètre de sécurité). Il y a émission de l'alarme "Dégivrage
trop long". Elle est automatiquement annulée si elle n'est pas
acquittée dans les 5 minutes qui suivent.
Toute anomalie d'un capteur de dégivrage enclenche l'émission
d'une alarme et l'arrêt du dégivrage s'effectue alors en fonction
de la durée. Pour les autres sections, l'arrêt s'effectue comme
prévu, en fonction de la température.
• Arrêt commun à l'aide de la température et avec le temps
comme sécurité
Dans le cas du dégivrage électrique et par gaz chauds, une seule
sortie est utilisée pour tous les évaporateurs, soit une sortie pour
la résistance chauffant/la vanne de gaz chauds commune.
Exemple d'utilisation des gaz chauds avec une vanne correspon-
dante commune à tous les évaporateurs
Les températures de chaque évaporateur sont mesurées à l'aide
d'une sonde. Lorsque toutes les températures d'évaporateur sont
supérieures ou égales à la température réglée pour l'arrêt du
dégivrage, le dégivrage s'interrompt dans toutes les sections et la
séquence d'après dégivrage se poursuit.
Les sélection des sondes de fin de dégivrage et d'arrêt avec en
durée, si la température d'arrêt du dégivrage n'est pas atteinte
dans le délai de dégivrage maximal imparti, sont identiques à
celles de l'arrêt individuel à l'aide de la température.
Arrêt sur durée
On règle une durée de dégivrage fixe. A l'écoulement, le dégi-
vrage s'arrête et la réfrigération reprend. (Lorsqu'il y a arrêt du
dégivrage sur durée, la fonction ne contrôle pas l'état de givre
du ou des évaporateurs.)
• Arrêt manuel
On peut arrêter un dégivrage en cours manuellement : activez la
fonction « Arrêt dégivrage ».
Si un signal de fermeture forcée est reçu pendant un dégivrage,
l'état de fermeture forcée n'interviendra qu'après la fin du dégi-
vrage.
Dégivrage coordonné (Etat 4)
Au moyen d'une unité système, il est possible d'effectuer un
dégivrage groupé avec d'autres régulateurs de meubles. L'unité
système enclenche alors un dégivrage avec un signal envoyé par
la ligne de transmission de données. Lorsque la première section
87
