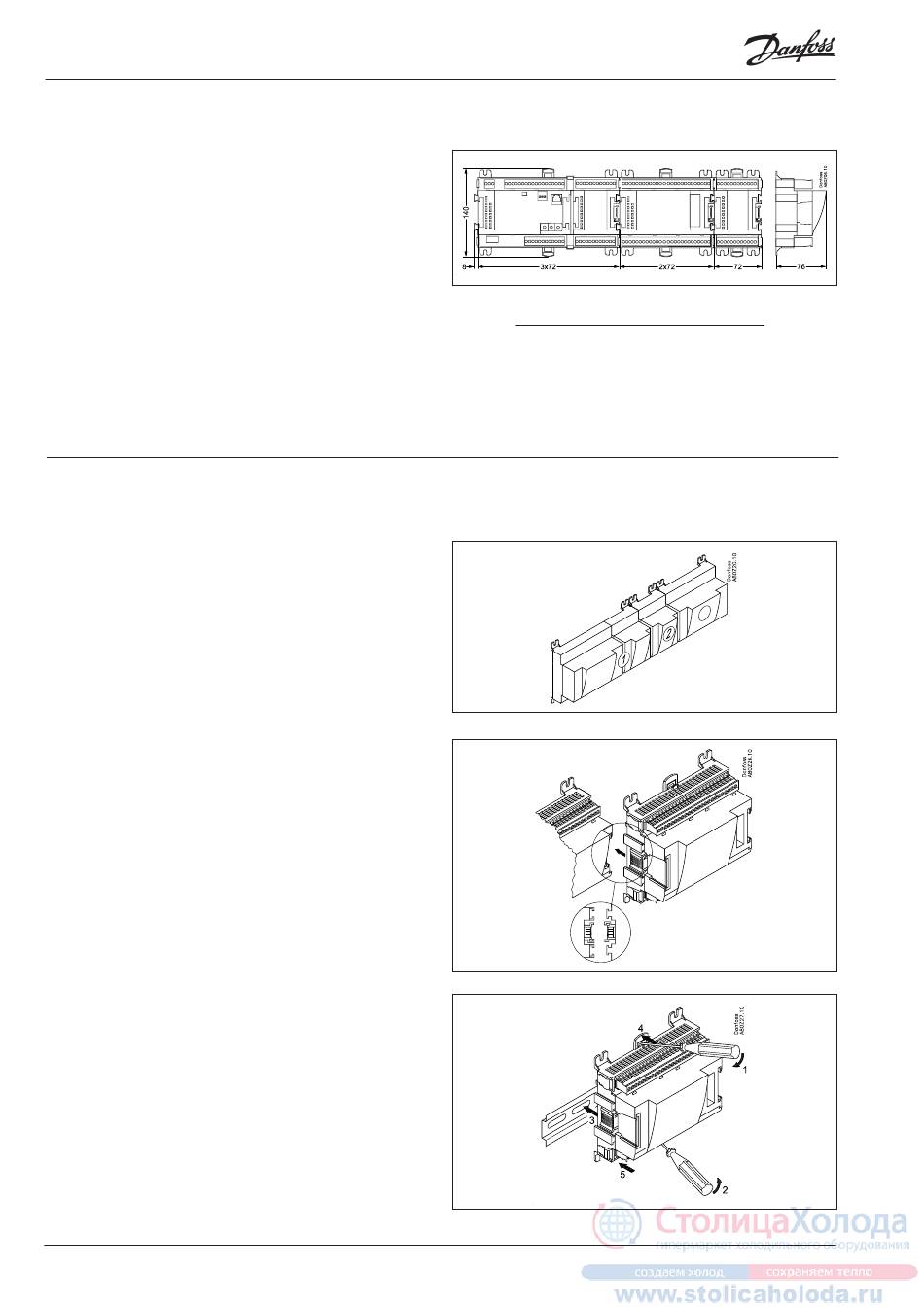

Longueur
Si vous utilisez beaucoup de modules d'extension, le régulateur
est prolongé en conséquence. La série de modules est une unité
continue qui ne doit pas être rompue.
La largeur unitaire est 72 mm.
Les modules de la série 100 comprennent 1 unité
Les modules de la série 200 comprennent 2 unités
Le régulateur comprend 3 unités
La longueur d'une unité d'ensemble est donc n x 72 + 8
ou autrement dit :
Module
Type
Module régulateur
Série 300
Module d'extension
Série 200
Module d'extension
Série 100
Longueur hors tout
9
Accouplement des modules
Commencer par le module régulateur de base et connecter
ensuite les modules d'extension choisis. L'ordre d'installation est
sans importance.
Il ne faut pas, par contre, changer l'ordre des Modules après
que la programmation du régulateur est faite, en particulier les
connexions se trouvant sur quels modules et sur quelles bornes.
Les modules sont fixés l'un à l'autre et maintenus ensemble par
un connecteur qui transmet aussi la tension d'alimentation et la
transmission de données interne au Module suivant.
Mettre toujours les appareils hors tension pour le montage et le
démontage.
Le connecteur du Module de base est protégé par un capuchon :
installer ce capuchon sur le dernier connecteur libre pour le
protéger contre la pénétration d'impuretés et les courts-circuits.
Après démarrage, le régulateur contrôle en permanence si la
connexion aux Modules subséquents est intacte. Cet état est
affiché par une diode luminescente.
Si les deux fixations rapides du au rail DIN sont en position
ouverte, on peut glisser le module en place sur le rail, quelle que
soit la place du module dans l'ordre.
Le démontage se fait lui aussi avec les deux fixations rapide en
position ouverte.
36
Nombre
á
Longueur
1
x
224
= 224 mm
_
x
144
= ___ mm
_
x
72
= ___ mm
= ___ mm
RS8EM304 © Danfoss 02-2013
Exemple:
Module régulateur + 1 module d'extension série 100 =
224 + 72 = 296 mm.
AK-CC 750
