Gamme DN / SPIDER
1.3.1
Raccordement des plates-formes SPIDER aux terminaux SPIDER
1.3.2
Raccordement du terminal
• Poser le câble de raccordement jusqu'au terminal.
Attention
Poser le câble de raccordement jusqu'au terminal de telle sorte qu'il soit à l'abri et ne puisse pas être endommagé.
• Raccorder le terminal.
Les étapes pour le raccordement du terminal sont expliquées dans la description du terminal.
Notice d'installation 00705808J 03/04

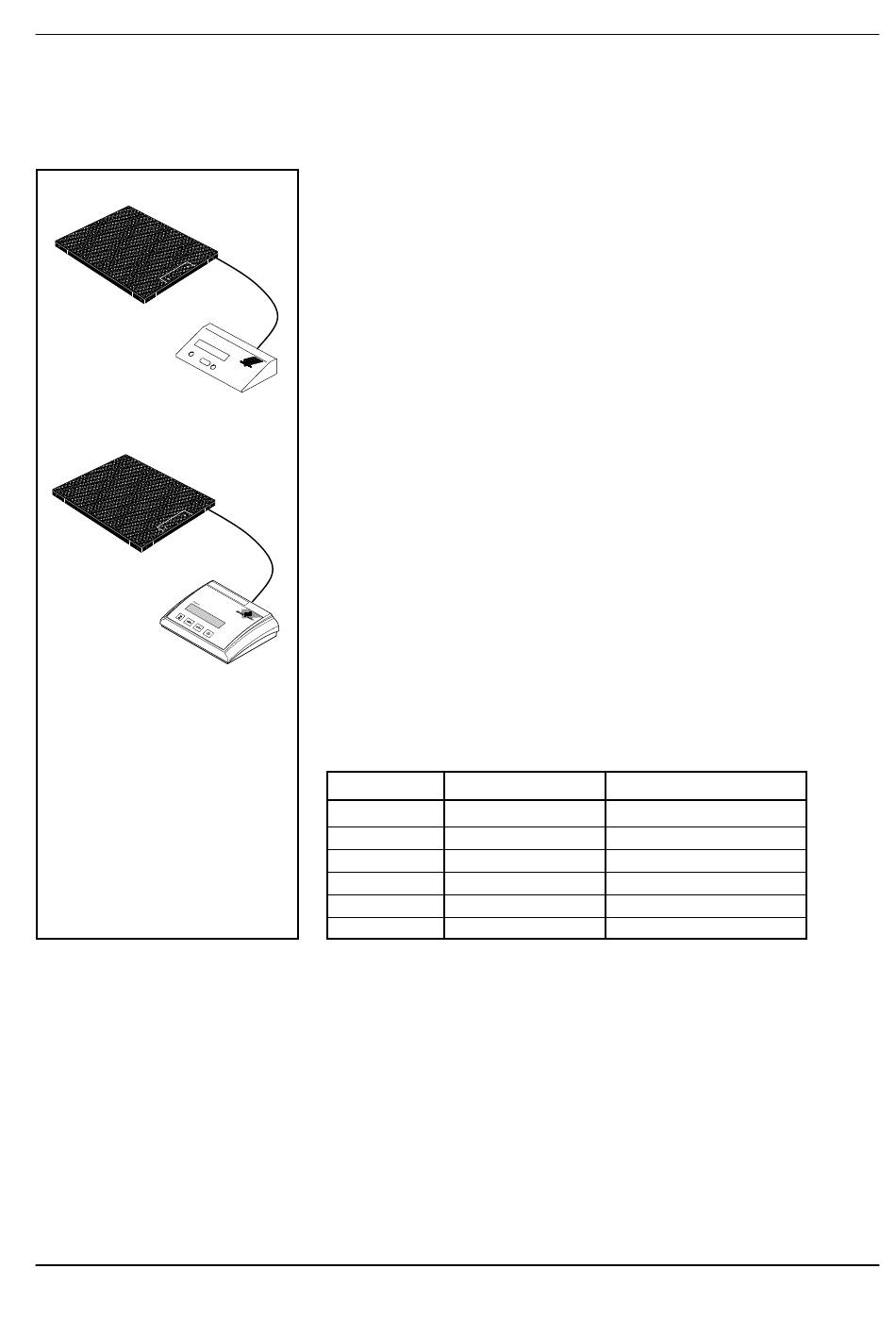

Raccordement d'un terminal SPIDER1/2/3
Raccordement d'un terminal
Raccordement d'un terminal
Raccordement d'un terminal
Raccordement d'un terminal
• Enlever les 3 vis sur le couvercle gauche et sortir la carte imprimée et le
couvercle.
• Passer le câble confectionné à travers le perçage dans le boîtier. Visser l'écrou
sur le presse-étoupe.
• Connecter le câble selon la couleur proposée.
• Fermer le boîtier et fixer avec 3 vis.
• Pour des balances vérifiées il faut coller une vis à tête conique avec le tim-
bre de sécurité.
Raccordement d'un terminal SPIDER SW/BC/FC/SC
• Dévisser 6 vis au couvercle arrière et enlever le couvercle.
• Mener le câble confectionné par la forure du boîtier. Visser l'écrou sur le
filetage PG.
• Retirer la fiche verte et raccorder le câble selon les couleurs indiquées
ci-dessous.
• Ficher la fiche verte.
• Mettre le couvercle et fixer avec 6 vis.
Attention
Le câble analogique ne doit pas être coincé !
• Pour des balances vérifiées il faut coller la vis à tête conique avec le timbre
de sécurité.
Les conducteurs du câble de liaison véhiculent les signaux suivants:
Borne
Couleur
EXC+ [IN+]
gris
SEN+
jaune
SIG+ [OUT+]
blanc
SIG– [OUT-]
marron
SEN–
vert
EXC– [IN-]
bleu
Balances au sol / dans le sol
Nature
alimentation +
commande +
signal +
signal –
commande –
alimentation –
5
