Chapitre 13 Utilisation de l'extension Multi I/O

Les cartes optionnelles d'extension multi entrées/sorties Roland SP808-OP1 et SP808-OP2 s'installent sur le panneau arrière du
SP-808EX. Ces kits d'extension SP808-OP1 et SP808-OP2 permettent de relier le SP-808EX à des appareils externes, leur
fournissant ainsi les sorties directes numériques des pistes (SP808-OP1) ou des sorties XLR (SP808-OP2).
A propos des connecteurs
XLR du kit SP808-OP2
Le kit d'extension SP808-OP2 possède des connecteurs analo-
giques d'entrée/sortie, de type XLR. Le niveau d'enregis-
trement des signaux arrivant sur les connecteurs XLR
d'entrée se règle via le potentiomètre INPUT LINE de la
surface de contrôle.

Commutateur Input Level

Ce commutateur sert à passer d'un niveau micro (-20 dBu) à
un niveau ligne (+4 dBu), selon le type des signaux arrivant
sur les connecteurs INPUT.
Si vous désirez relier directement un micro au SP-808EX,
utilisez la position MIC ; si vous reliez le SP-808EX à une
console ou tout autre appareil similaire, utilisez la position
LINE. Toutefois, même si le sélecteur se trouve en position
MIC, c'est le potentiomètre INPUT LINE de la surface de
contrôle qui sert à régler le niveau d'enregistrement.
Lorsqu'aucun signal n'arrive sur les connecteurs d'entrée, il
est recommandé de laisser ce sélecteur sur LINE : le bruit de
fond sera ainsi réduit, et la qualité du son améliorée.
168

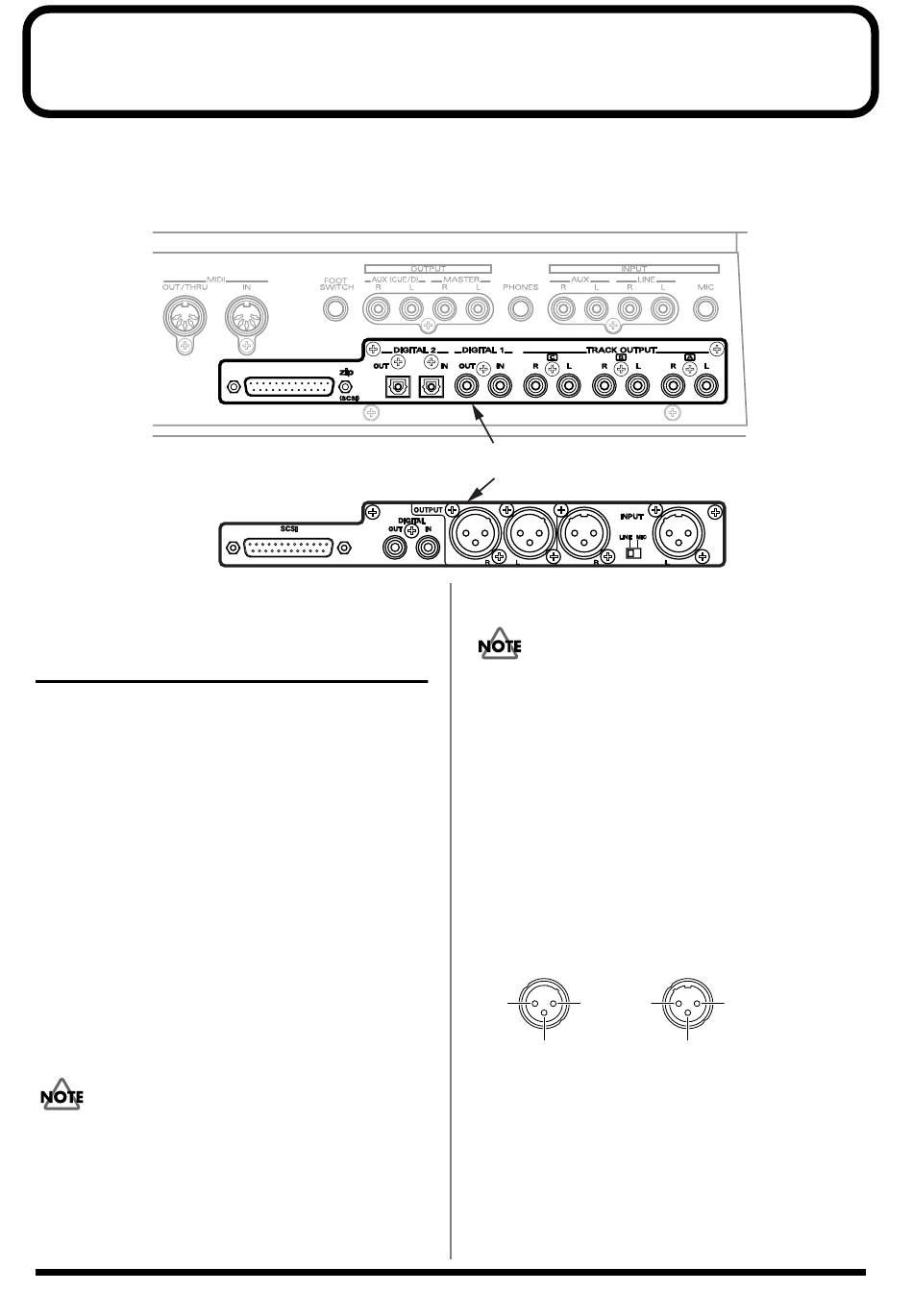

fig.14-1e
SP808-OP1
SP808-OP2
Si des signaux arrivent simultanément sur le connecteur XLR
(INPUT) et le connecteur (LINE) INPUT, ils se mélangent
avant enregistrement. Attention : il n'y a aucun moyen de
régler séparément, depuis le SP-808EX, les niveaux des
signaux arrivant sur chacun des connecteurs.

Utilisation des connecteurs XLR

L'assignation des broches des connecteurs XLR est indiquée
ci-après. Avant d'effectuer tout branchement, vérifiez bien
que cette assignation est compatible avec les autres appareils
de votre installation.
fig.14-5
OUTPUT
1
2
GND
HOT
HOT
3
COLD
INPUT
2
1
GND
3
COLD
