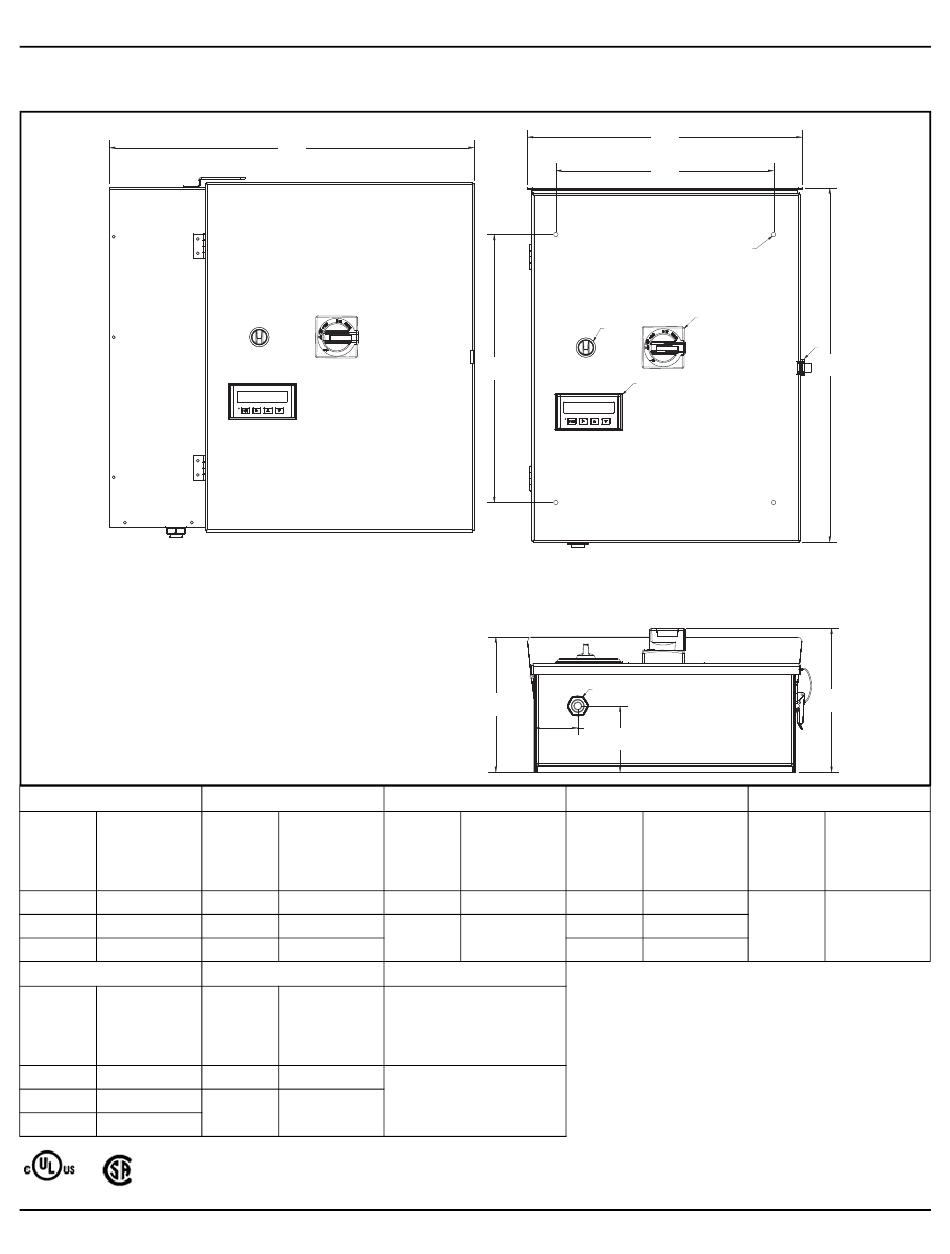

Rysunek 4: Standardowa obudowa — gwiazda-trójkąt
Wymiary podano w calach oraz w [milimetrach].
200 – 208V
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 3 65
4 50
5 - 10 18
120 V 1 Ø
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 0.5 65
0.75 50
1 - 2 18
N. Y. C.
ZATWIERDZO
NE
Strona 8
21.76
[553]
UWAGI:
1 WYŁĄCZNIK GŁÓWNY -
2 PRZEŁĄCZNIK RĘCZN./WYŁ./AUT. -
3 BLOKADA DRZWI -
4 - WYŚWIETLACZ CYFROWY
Wymiary podano w calach oraz w [milimetrach]
220 – 240V
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 3 65
4 50
5 - 10 18
240 V 1 Ø
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 2 65
3 - 5 18
16.00
[406]
8.08
[205]
380 – 415V
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 5 65
7.5 - 10 18
Przybliżony ciężar
Funty (kg)
22
(10)
www.chfire.com
Kontrolery pomp podtrzymujących
16.38
[416]
13.00
[330]
Ø 0.27 [Ø7] x4
OTWORY DO MONTAŻU NA ŚCIANIE
1
2
4
WLOT RUR
1/4" NPT - ŻEŃSKIE
2.63
[67]
3.96
[101]
440 – 480V
Moc Znamionowe
silnika napięcie
(KM) wytrzymy-
wane (kA)
0.33 - 7.5 65
10 50
15 - 20 18
UWAGI:
1. Wszystkie obudowy mają kolor czerwony.
2. Przepust kablowy zlokalizowano na szczycie
lub na spodzie obudowy.
3. Standardowa obudowa typu NEMA 2.
